产品描述

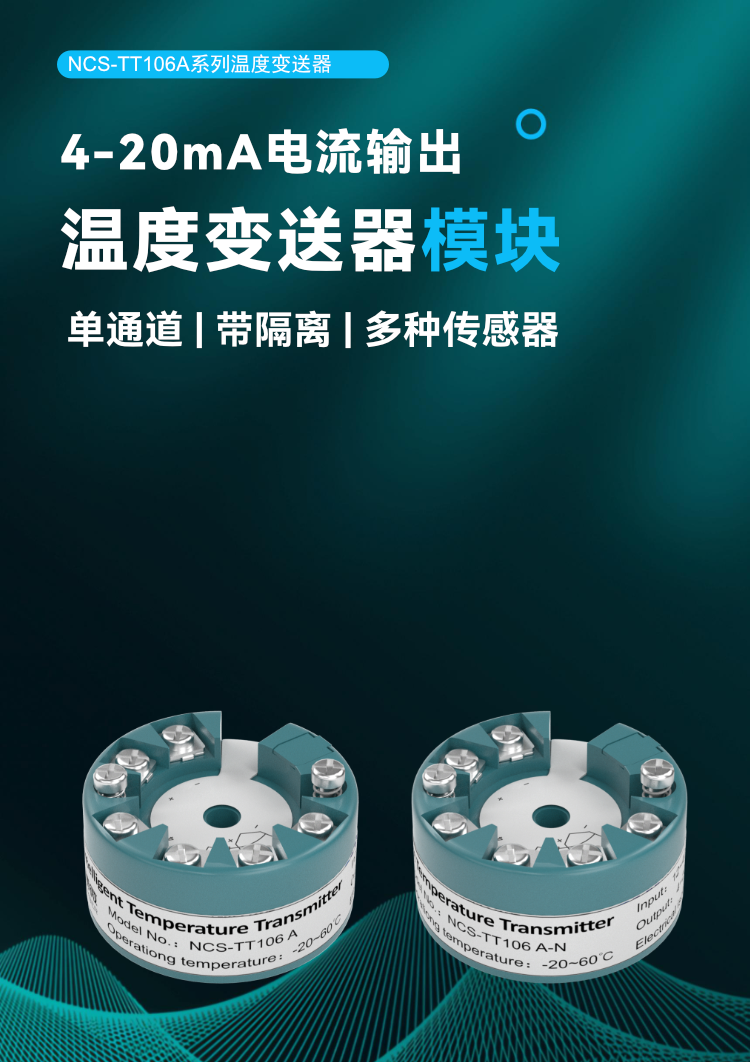

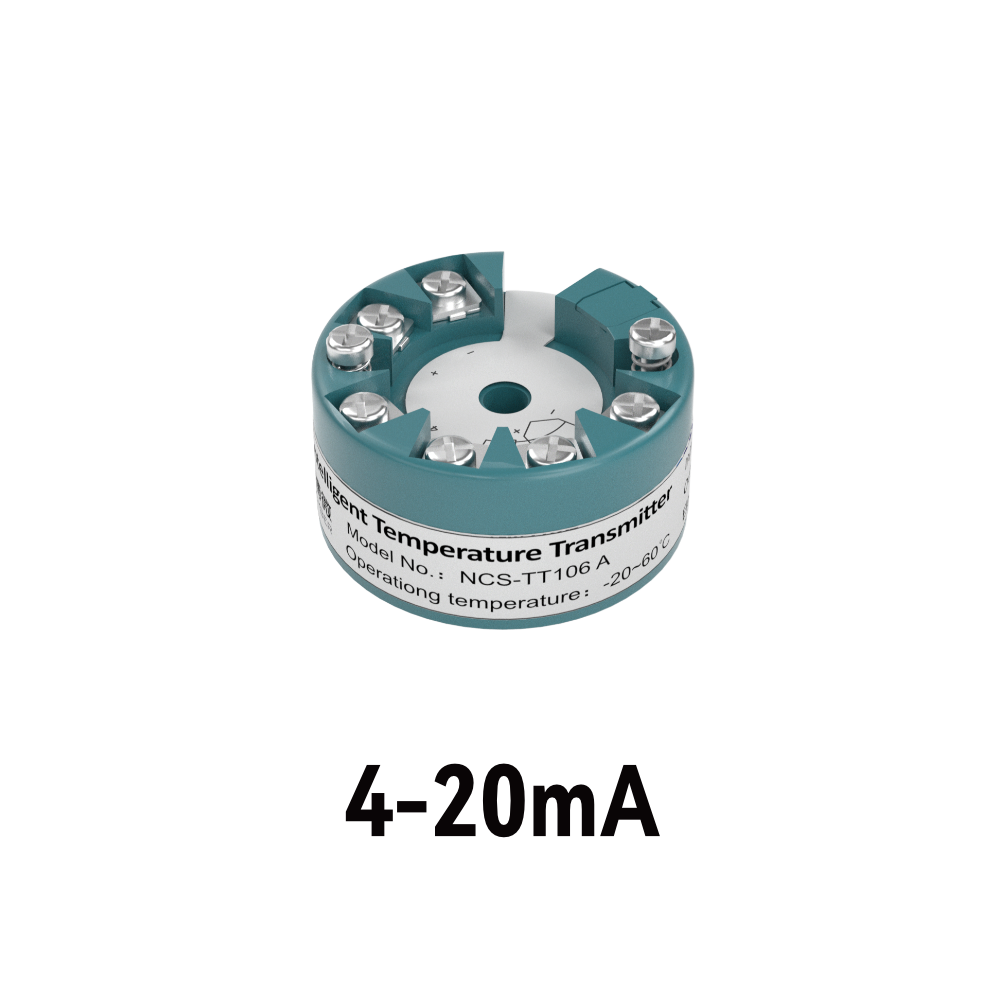

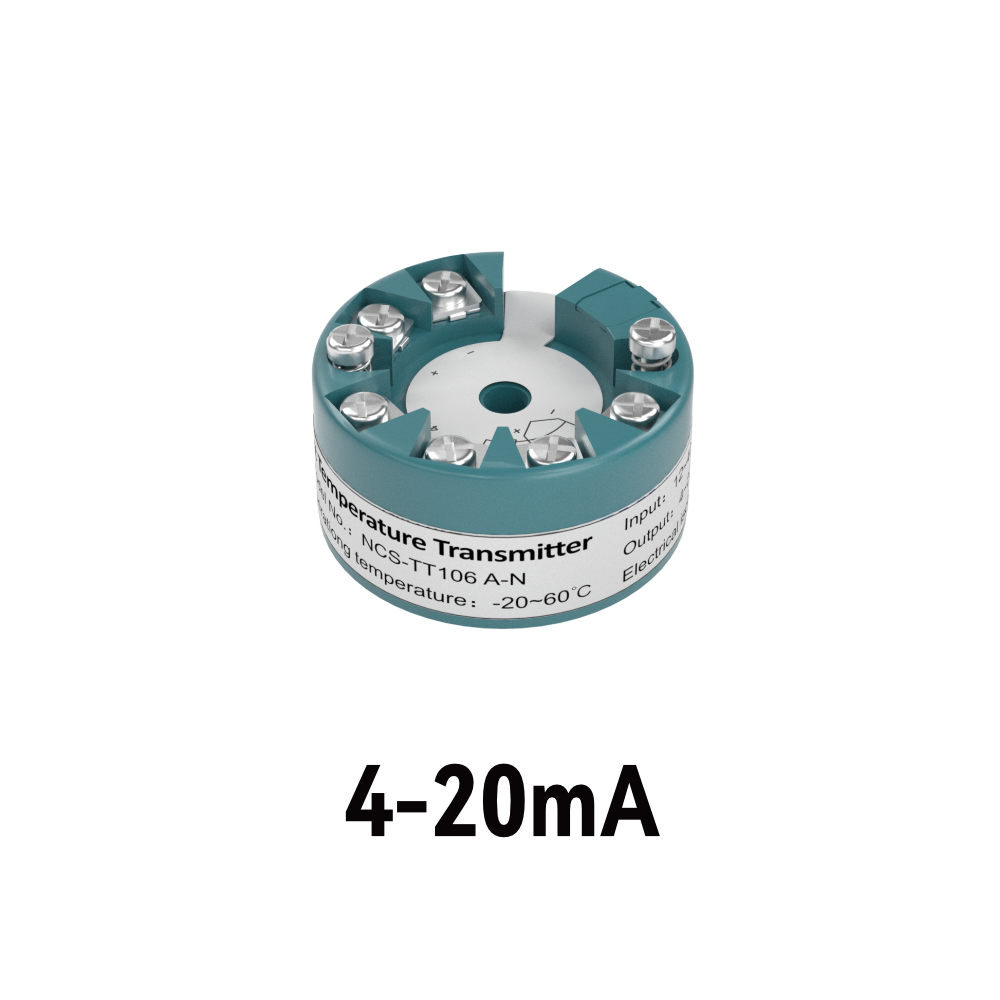

NCS-TT106A 系列温度变送器：包括头部安装式 NCS-TT106A 与导轨式 NCS-TT106A-R1，是新一代智能温度模块，是过程控制中不可缺少的现场设备。该设备集成了丰富的功能模块，既可以实现一般的检测功能，也可以实现复杂的控制策略。

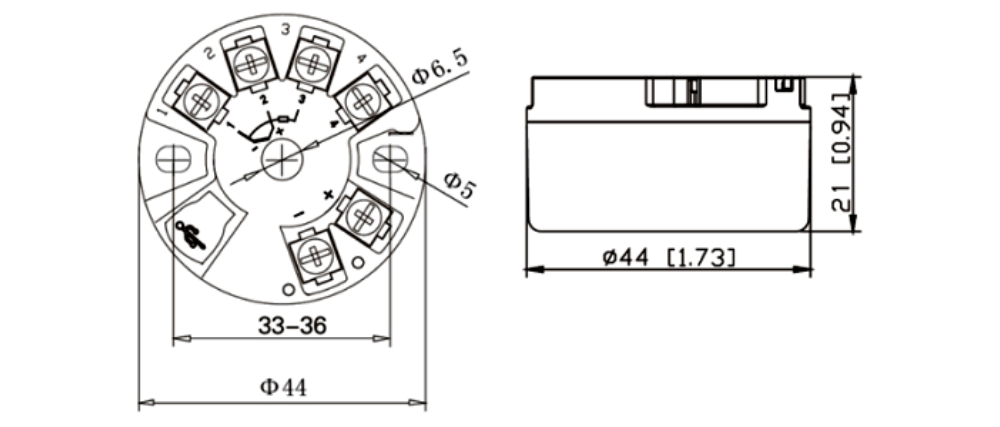

温度变送器外形尺寸图 ：
尺寸图（单位：mm）

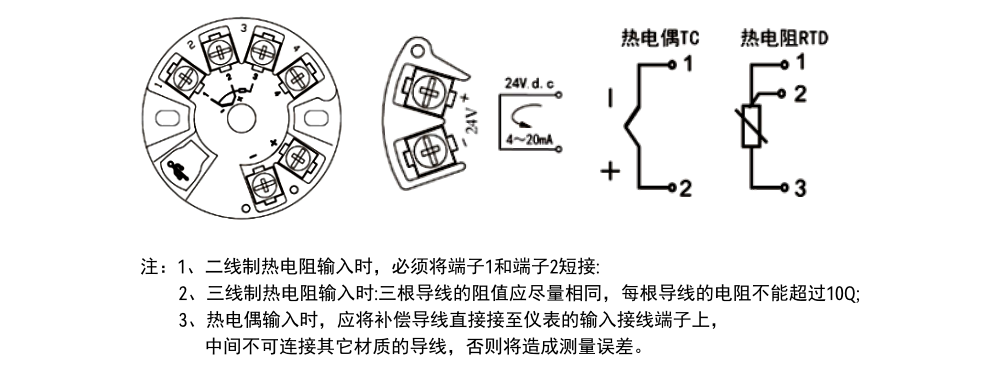

温度变送器接线图 ：
NCS-TT106A 采用数字化技术，可适用于多种热电阻及热电偶传感器，量程范围宽，现场与控制室之间接口简单，并可大大减少安装、运行及维护的费用。

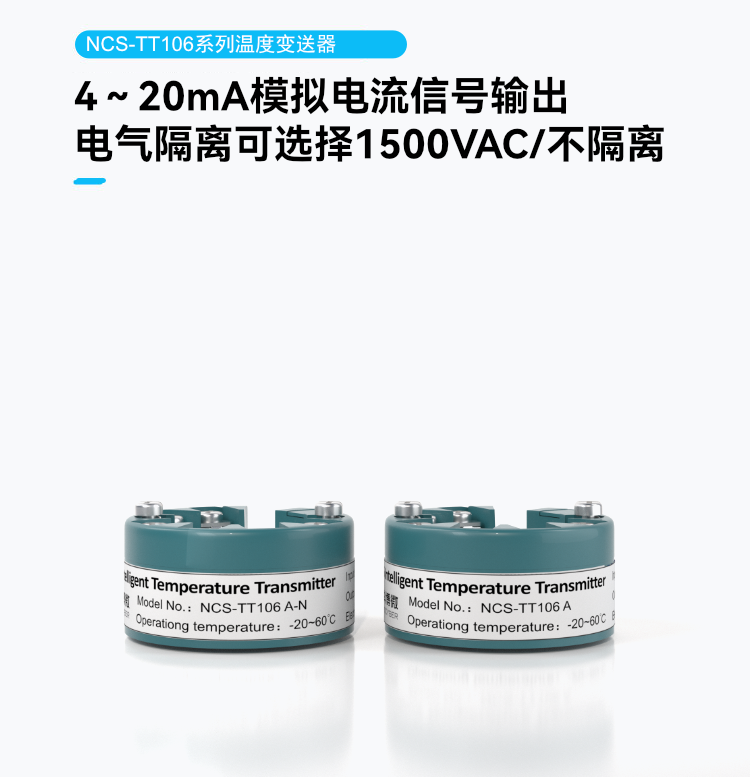

NCS-TT106A 系列温度模块支持 4～20mA 模拟电流信号输出，可以广泛应用于石油、化工、电力、冶金等行业。
NCS-TT106A 温度变送器热电阻技术指标：
类型 | 测量范围 | 最小测量范围 | 转换精度(取较大值) |
Pt100 | -200.0～850.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
Cu50 | -50.0～150.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
B | 400～1800℃ | 500℃ | ±0.1%量程或±1.5℃ |
E | -100～1000℃ | 50℃ | ±0.1%量程或±0.5℃ |
J | -100～1200℃ | 50℃ | ±0.1%量程或±0.5℃ |
K | -180～1372℃ | 50℃ | ±0.1%量程或±0.5℃ |
N | -180～1300℃ | 50℃ | ±0.1%量程或±0.5℃ |
R | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ |
S | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ |
T | -200～400℃ | 50℃ | ±0.1%量程或±0.5℃ |
Wre3-25 | 0～2315℃ | 500℃ | ±0.1%量程或±1.5℃ |
Wre5-26 | 0～2310℃ | 500℃ | ±0.1%量程或±1.5℃ |
NCS-TT106 智能温度变送器详细数据一览：
输入信号 | RTD：Pt100，CU50； TC：B，E，J，N，K，R，S，T，Wre3-25,Wre5-25 |
通道数 | 单通道 |
RTD接线方式 | 2、3线制 |
工作电源 | 12～40 VDC |
输出信号 | 4～20mA |

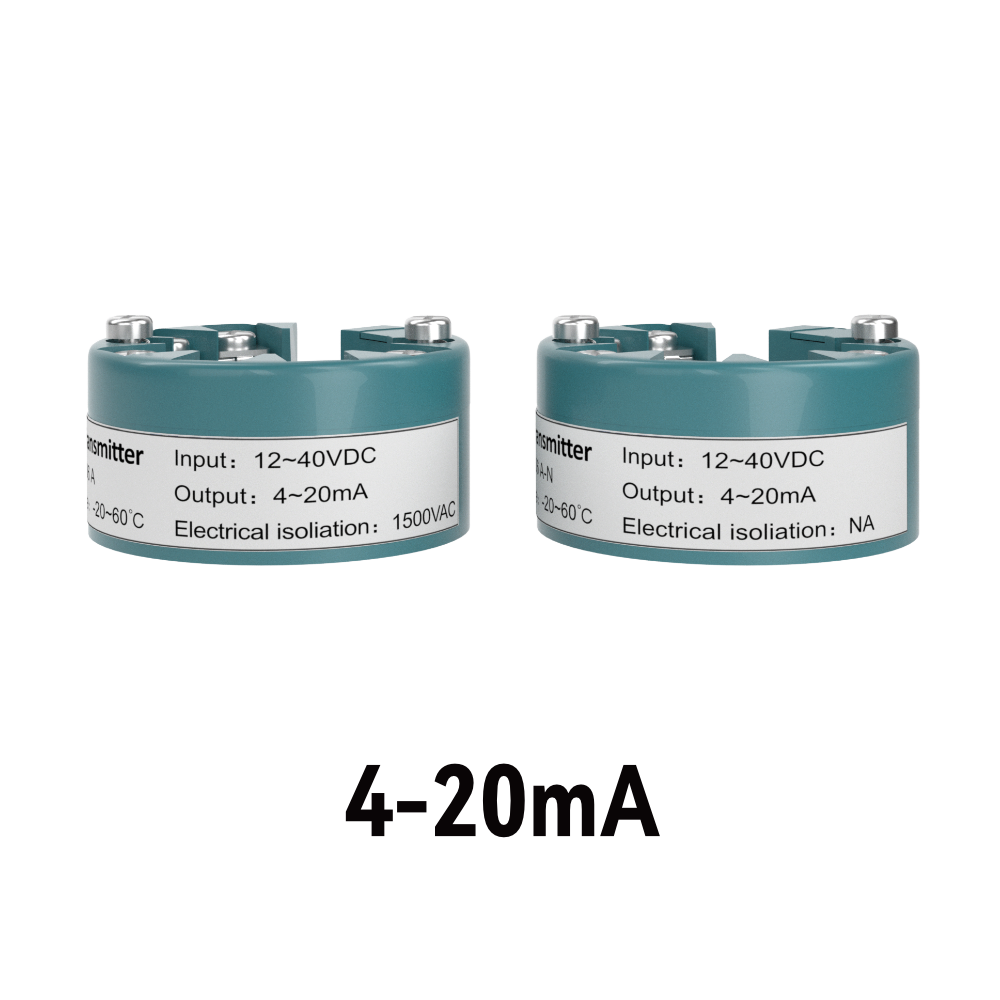

电气隔离 | 1500VAC/不隔离 |
工作温度 | -20℃～60℃ |
湿度范围 | 5%～95%RH |
启动时间 | ≤5秒 |
更新时间 | 1s达到最终值的90% |
EMC | 符合GB/T 18268.1-2010、EN61326.1-2013 |
防护等级 | 端子IP00 外壳IP40 |
电压影响 | ±0.005%/V |
报警信号 | IH=21mA、IL=3.8mA |
电流精度 | 0.03% |
