NE 89带数字信号处理的温度变送器（一）

2024-02-06

带数字信号处理的温度变送器已实现多种工业场合应用。热电阻或热电偶的模拟信号由它们处理后提供给更高层级的控制器，控制器将处理后的信号应用在工业过程的监测、控制和优化中。NAMUR依据国家和国际标准以及特殊应用经验制定了本建议。本建议描述了对带数字信号处理的电子温度变送器的要求。

1. 数字温度变送器简介

在数字温度变送器中，来自传感器的模拟信号由模拟/数字转换器（ADC）转换为数字信号，然后在微控制器中进行处理。在输出端，微控制器控制数字/模拟转换器（DAC）将数字信号转换为标准化的模拟输出信号，或者通过标准化现场总线协议以数字信号形式发出。下图所示为4～20mA模拟信号数字温度变送器的框图。


数字温度变送器逻辑框图

PROFIBUS PA、FF H1等完全数字化现场总线温度变送器的框图基本与上图相同，只是取消了4～20mA对应量程上下限的模拟输出信号，即取消了数字/模拟转换部分，用各自规范的、数字通信的物理层取代。

数字温度变送器记录并检查温度传感器信号的合理性，并以标准化的形式输出测量信号质量的信息。例如《NE43 数字变送器故障信息信号电平的标准化》、《NE107现场设备的自监测与诊断》中的建议。

温度变送器的结构、安装位置分为以下4种情况：

l头部型，一体化头部安装 l现场型，带外壳，安装在现场

l导轨型，安装在现场控制箱内 l卡件型，DCS/PLC/远程IO的输入模块

头部型温度变送器的尺寸必须与DIN EN 50446中的B型接线盒兼容。如果技术上可行且成本合理，则头部型温度变送器外径不应超过43mm。固定螺钉和接线螺钉必须是非易失结构的。


温度变送器输出信号必须在声称的精度范围内，或符合NAMUR的故障/诊断信号。任何时候都不允许输出错误值的信号。即使测量过程中产生了误差，也不会发出错误值的输出信号。

2. 中科博微的数字温度变送器

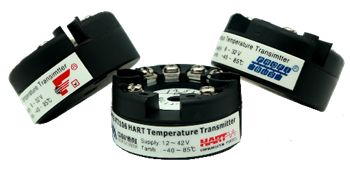

头部型：

NCS-TT106H：HART协议单通道温度变送器

NCS-TT106P：PROFIBUS PA协议单通道温度变送器

NCS-TT106F：FF H1协议单通道温度变送器

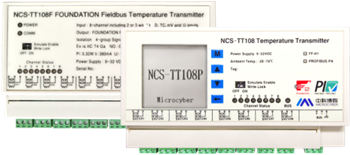

导轨型：

NCS-TT106H-R1：HART协议单通道温度变送器

NCS-TT106P-R1：PROFIBUS PA协议单通道温度变送器

NCS-TT106F-R1：FF H1协议单通道温度变送器

NCS-TT108P：PROFIBUS PA协议多通道温度变送器

NCS-TT106F-R1：FF H1协议多通道温度变送器

现场型：

NCS-TT105P：PROFIBUS PA协议双通道温度变送器

NCS-TT105F：FF H1协议双通道温度变送器
