HART通信协议

1. HART数字通信

●数据更新率

在支持HART协议的压力/差压变送器中，应支持不同的数据更新率,在系统设计和配置的过程中，由系统软件或手操器来对变送器进行配置。HART压力/差压变送器将按照配置工作于不同状态。支持HART协议的压力/差压变送器应支持下列模式:

— 请求/响应模式下，每秒2~3次更新 ;

— 可选择的阵发模式下，每秒3~4次更新 。

● 数据字节结构

在HART数字通信，通信过程中，传输的数字字节结构采用1个起始位，8个数据位，1个奇校验位，1个停止位的方式。

●数据完整性

HART协议数字通信中，主设备向从设备发送命令采集数据或请求数据,在命令响应的过程中,除发送命令请求的数据外，还提供了判断通信状态的相关信息。

HART数字通信数据传输过程中的错误校验采用二维错误校验方法。

●物理层和数据链路层

HART通信协议的物理层和数据链路层应符合:IEC61784-1: 2010的规定。

●应用层

HART通信协议的应用层应符合IEC61158-5-20:2010和IEC61158-6-20: 2010的规定。

2. 压力/差压变送器设备族互操作规范

HART命令集为所有现场设备提供统一、一致的命令。此命令族包括三种类型的命令: 通用命令、常用命令和设备专用命令。主站应用程序可以为某个特殊应用的执行而使用任何必要的命令。 表给出了常见HART协议命令的分类。

HART命令分类

3. 通用命令

通用命令(UniversalCommand)指任何采用HART协议的仪表必须支持的命令。通用命令可以访问常规仪表常用操作的信息(比如,读取第一个过程变量的数值及单位)。

HART协议通用命令

5.中科博微的压力变送器

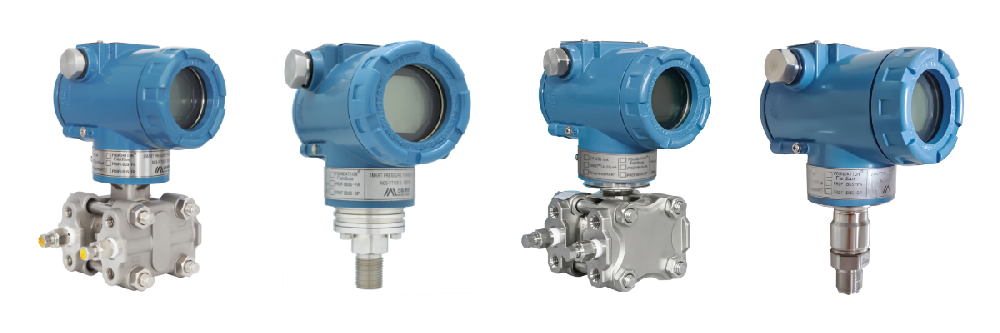

中科博微的NCS-PT105II系列智能压力变送器采用先进、成熟、可靠的电容式、单晶硅式以及扩散硅式压力传感器，结合先进的微处理器技术和数字化测量技术精心设计而成。内部微处理器的强大功能和高速运算能力使其具备了智能化、高精度、高可靠和零点稳定等优良品质；液晶显示模块能够显示压力、温度、电流等多种物理量；按键操作可实现零点迁移、量程设定等多种功能，易于现场调试。可以测量压力、差压、液位、流量等多种工业参数，可以广泛应用于石油、化工、电力、冶金等行业。部分性能指标如下：

●支持HART、FF H1、PROFIBUS PA、PROFIBUS DP协议最新版本；

●可通过HART协议认证测试、 FF互操作、PI认证测试；

●压力种类包括：表压、绝压、差压；

●最高精度：±0.075%满量程(20℃，量程比10:1范围内)；

●长期稳定性：±0.2%量程上限/5年；
