众所周知HART通信芯片A5191HRT运行需要460.8KHz无源晶振，作为A5191HRT的完美兼容芯片HT1200M同样也需要460.8KHz的无源晶振供芯片使用。使用HT1200M芯片开发使用时钟通常有三种方法，分别是使用外置460.8KHz无源晶振、使用单片机的MCO管脚（MCO代表Microcontroller Clock Output，它是单片机的一个时钟输出引脚）、使用单片机定时器PWM输出方式。下面分别进行简单介绍。

方式一 ：使用外置的460.8KHz无源晶振

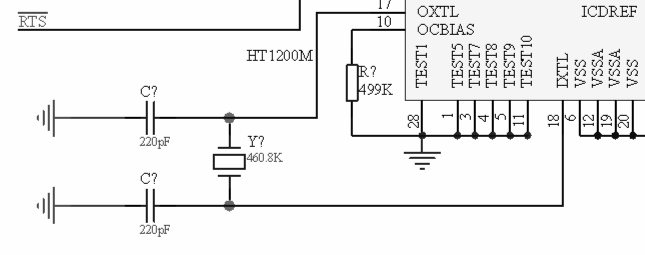

HT1200M时钟输入管脚连接460.8KHz，这种使用方法也是多年来使用最多的方式，下图是HT1200M与无源晶振的连接示意图。

方式二：使用单片机的MCO进行输出

以单片机STM32L010RBT6使用3.6868MHz无源晶振为例进行说明。

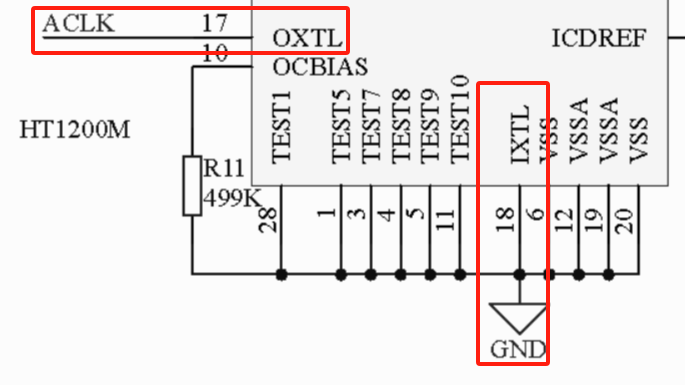

● HT1200M芯片的17脚“OXTL”连接到单片机MCO输出管脚（即标号ACLK），18脚“IXTL”接单片机的“地”

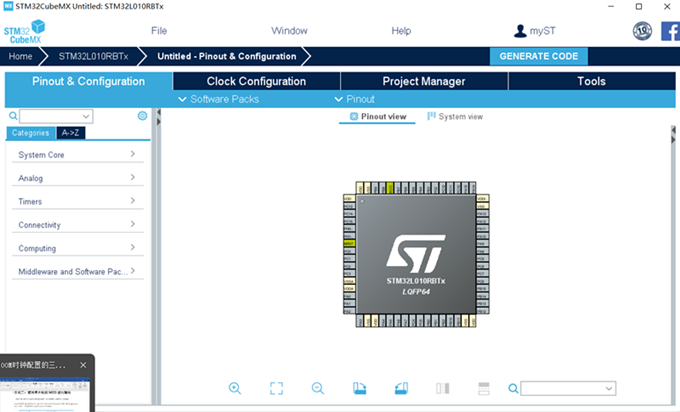

● 打开STM32CubeMX执行程序，选择STM32L010RBT6单片机后，进入下图界面

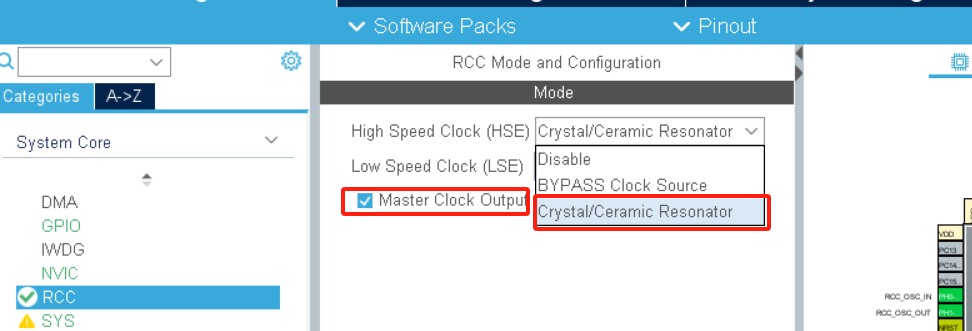

● 进入System Core菜单项点击RCC，进入RCC Mode and Configuration界面，选择Hight Speed Clock（HSE）下拉菜单中的Crystal/Ceramic Resonator ，同时选中Master Clock Output 1

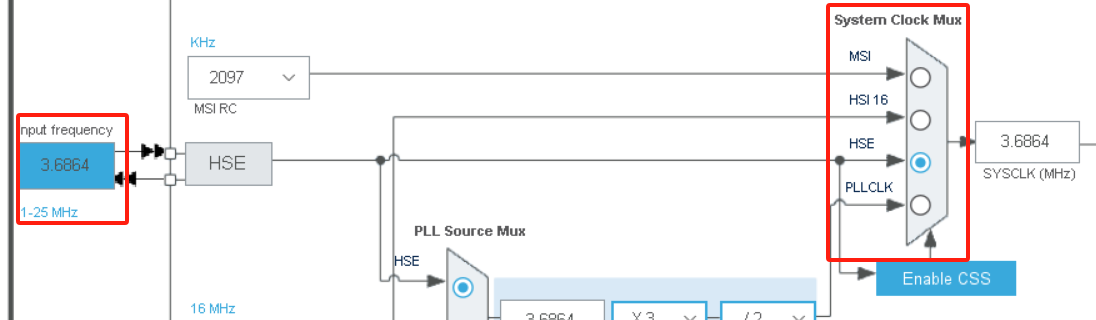

● 点击Clock Configuration界面，input frequency框内输入3.6864MHz；System Clock Mux选择HSE

● System Clock Mux选择HSE；MCO Source Mux选择SYSCLK，分频框内选择：“/8”，可以得到0.4608MHz的分频，输出到MCO的管脚上

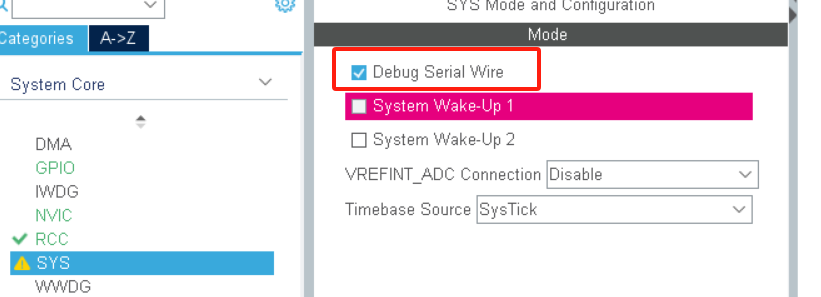

● 进入System Core菜单项点击SYS，进入SYS Mode and Congfiguration 界面，选中Debug Serial Wire

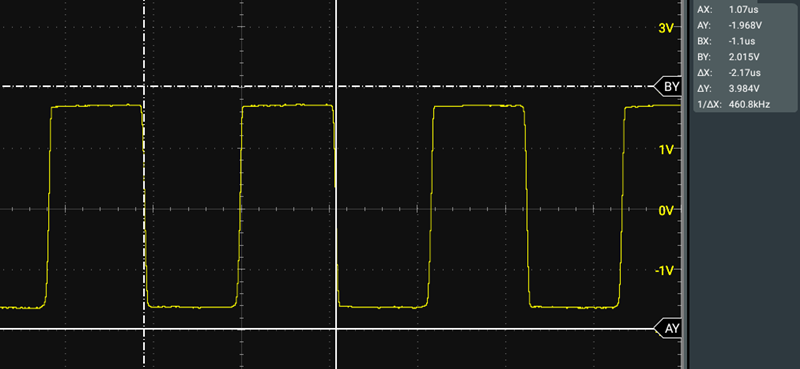

● 配置完成后，生成代码并运行，通过示波器抓取单片机MCO的管脚信号可以得到如下图的波形（460.8KHz）

方式三：使用单片机的定时器PWM输出方式

定时器输出方式以单片机STM32L010RBT6使用3.6868MHz无源晶振为，信号输出管脚PA0举例进行说明。

● HT1200M芯片的17脚“OXTL”连接到单片机PA0管脚（即标号ACLK），18脚“IXTL”接单片机的“地”

● 打开STM32CubeMX执行程序，选择STM32L010RBT6单片机后，进入下图界面

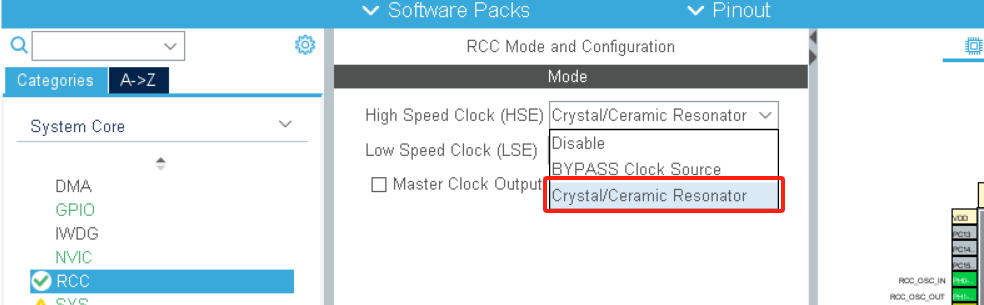

● 打开STM32CubeMX执行程序，选择STM32L010RBT6单片机后，进入下图界面

● 点击Clock Configuration界面，input frequency框内输入：3.6864MHz；System Clock Mux选择HSE

● 进入System Core菜单项点击SYS，进入SYS Mode and Congfiguration 界面，选中Debug Serial Wire

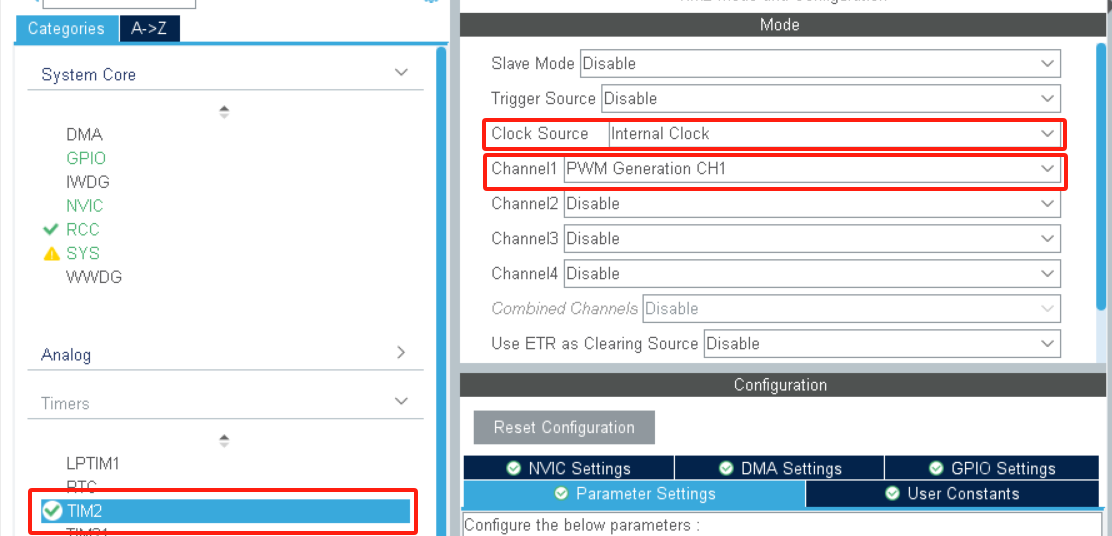

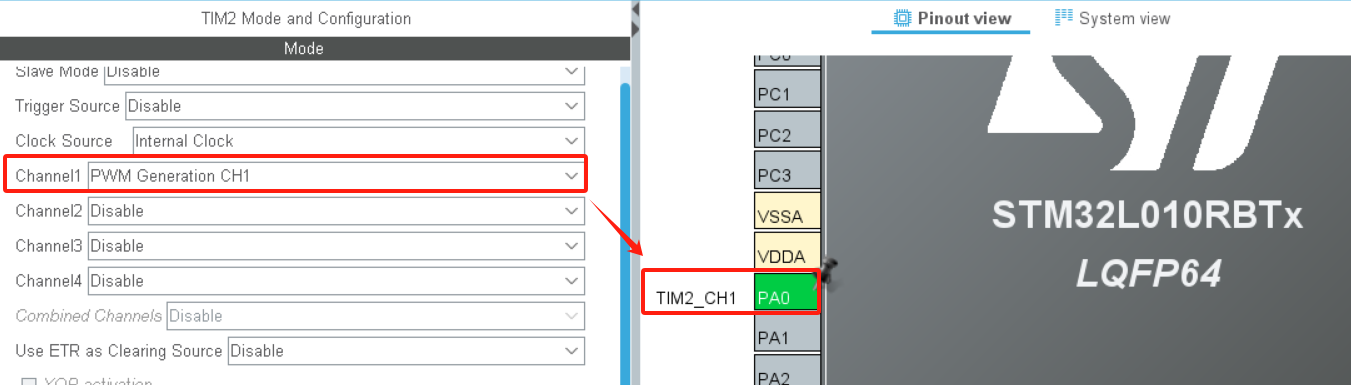

● 选择Timers中的TIM2，Clock Source选择Internal Clock；channel1选择PWM Generation CH1

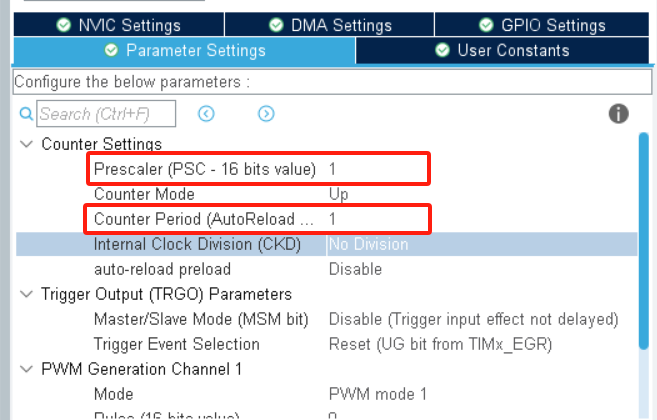

● 在TIM2菜单下Configuration->Parameter Settings->Counter Settings下，设置变量Prescaler(PSC-16 bits value：1；Counter Period（AutoReload Register-16 bits value）：1

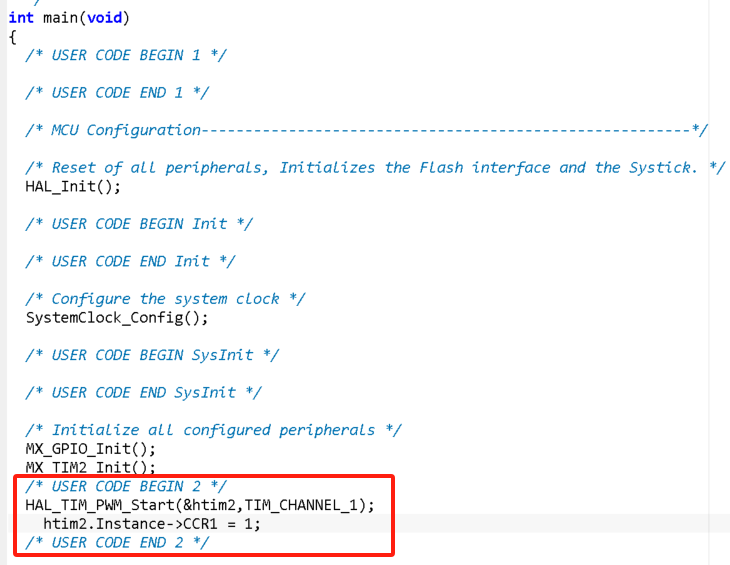

● 配置完成后，生成代码，在main( )程序中，添加捕获/比较寄存器（CCR）相关代码

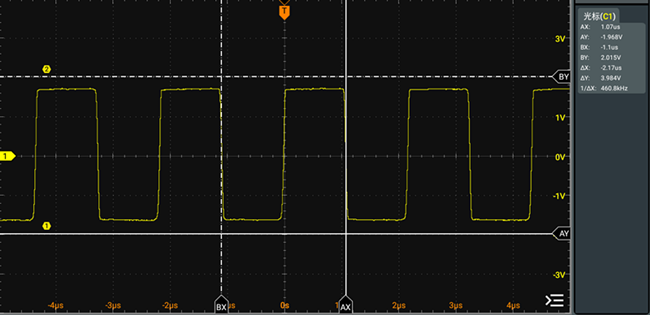

● 运行代码在单片机的PA0管脚输出信号通过示波器抓取如下波形图（460.8KHz）

以上三种时钟输出方式，外置无源晶振和MCO输出方式最常用，定时器方式最灵活，希望能给您在HART通信的开发过程中提供一些帮助。
