MC0313模块的配置及使用(二)
2024-05-21

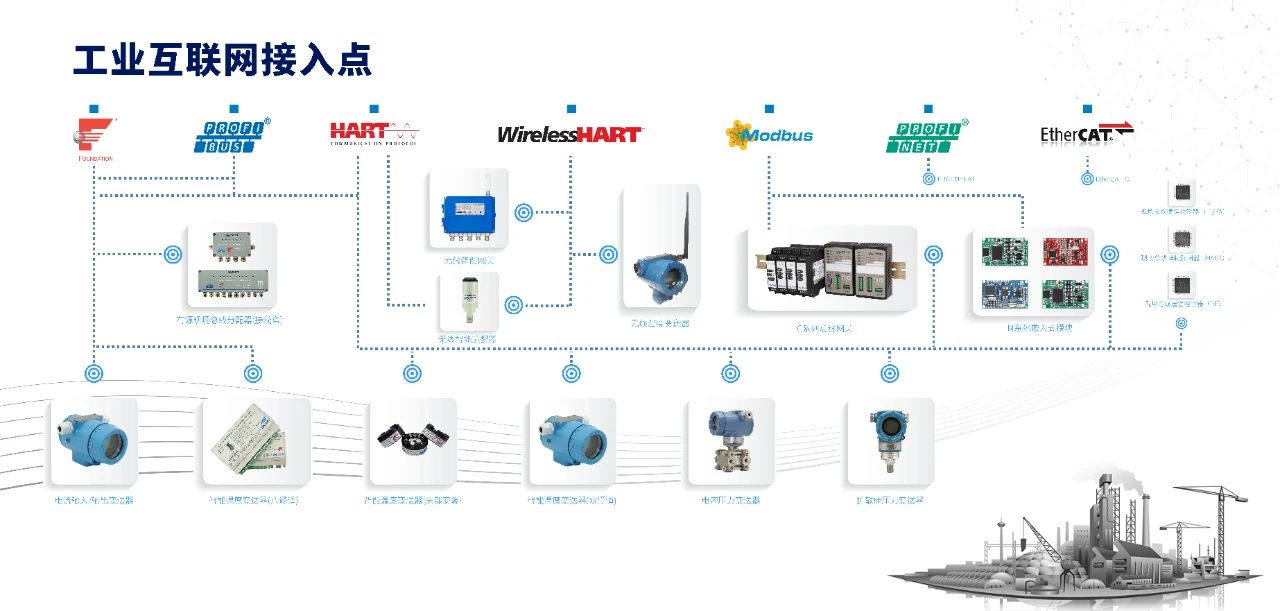

MC0313的Modbus参数配置方法

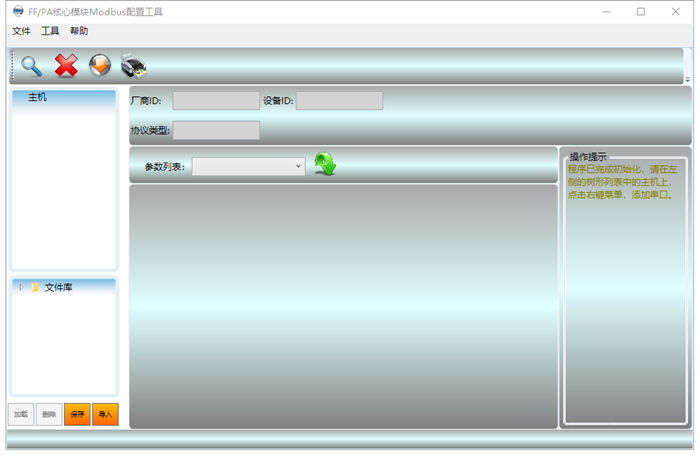

步骤1:将MC0313 Modbus转FF嵌入式核心模块拨码开关SW1上“第八位”对应的开关位拨至“ON”,然后将MC0313测试工装接入FF系统中,串口连接计算机,打开FF/PA核心模块Modbus配置工具软件,软件打开后如图所示。
Modbus 通用配置工具软件界面

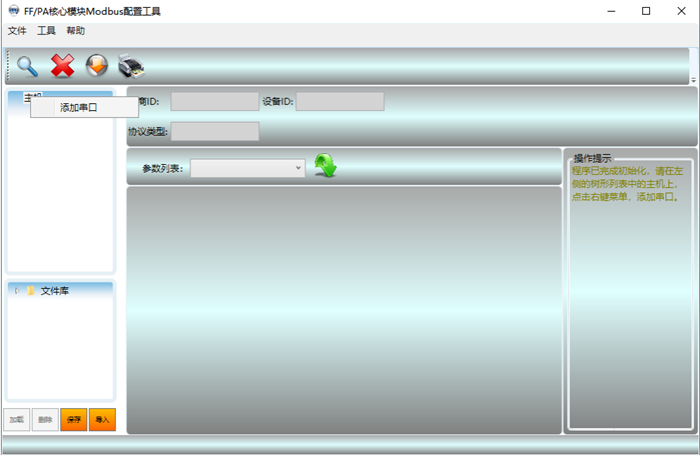

步骤2:选择“主机”,点击右键,选择“添加串口”,如图所示。
添加串口

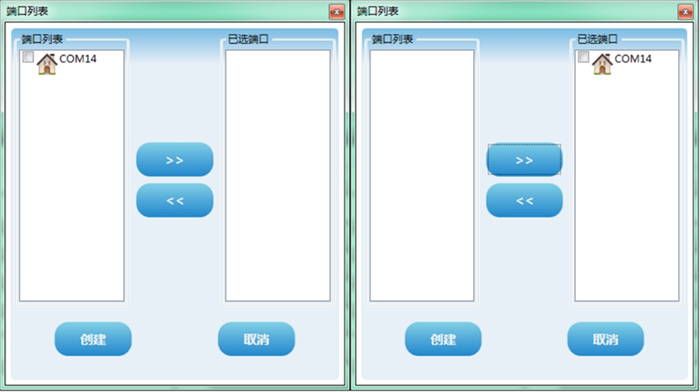

步骤3:选择正确的串口,点击“>>”图标,并点击“创建”,如图所示。
串口选择与建立

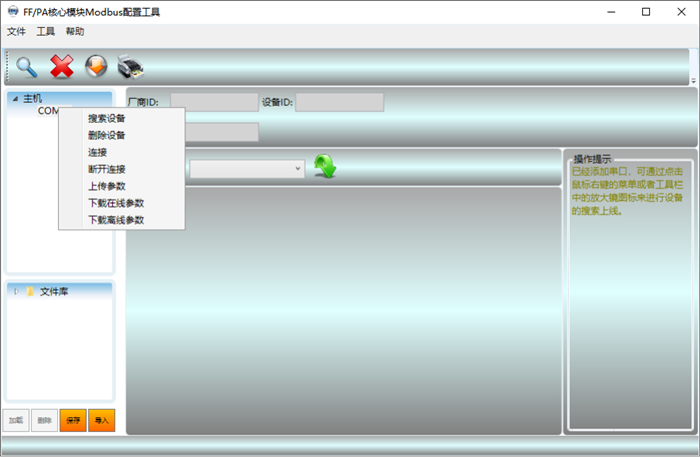

步骤4:选择“COM14”,并点击右键搜索设备,点击连接,选择如图所示。
搜索设备

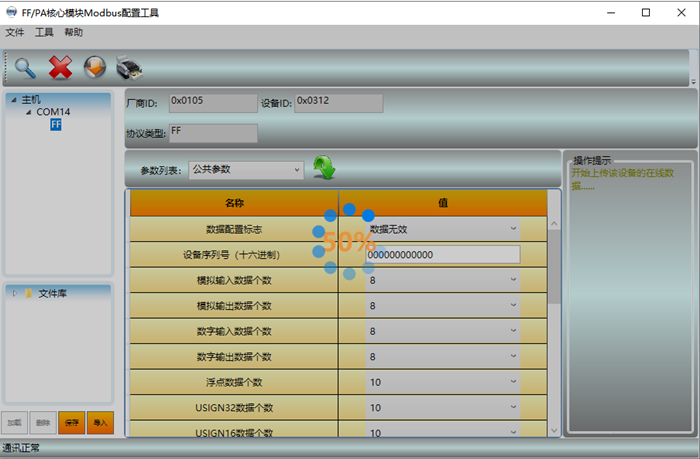

步骤5:点击“COM14”下的FF设备,进行设备数据读取,如图所示。
设备数据读取
步骤6:数据读取完成,表明Modbus通信正常,设备可以使用,如图所示。

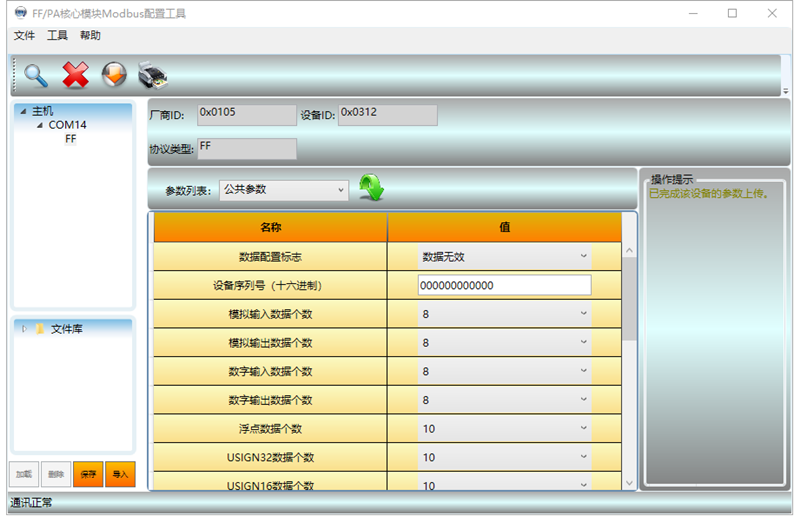

设备读取完成

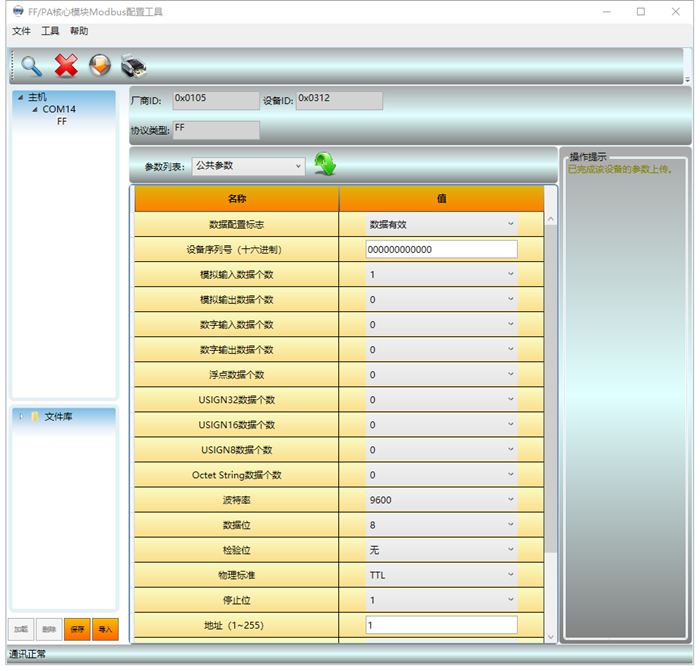

步骤7:通信成功后,按照用户的通信参数和数据内容,切换参数列表,进行配置下载。例如:用户通信参数为波特率9600,数据为8,校验位无,停止位1,从站地址1;用户数据为1个模拟输入数据,读写模式为只读,读功能码为04,数据类型为Float_1032,寄存器地址为40000。按用户的通信参数配置公共页通信参数,并配置模拟输入数据个数为1,其余类型数据个数为0,数据配置标注为数据有效,如图所示。
公共页参数配置
步骤8:点击绿色按钮下载当前页参数。

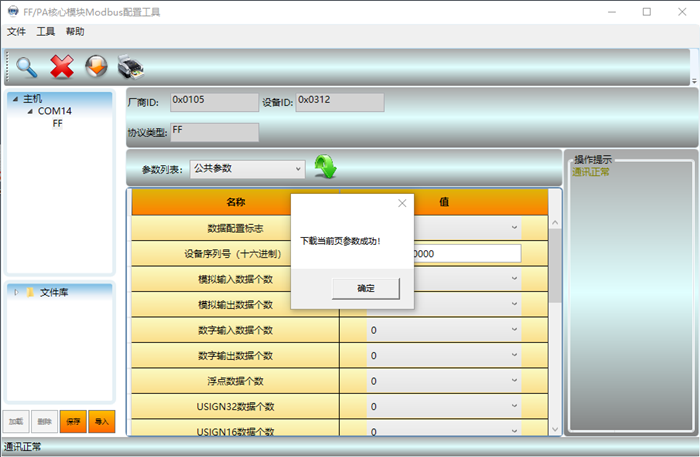

公共页参数下载成功

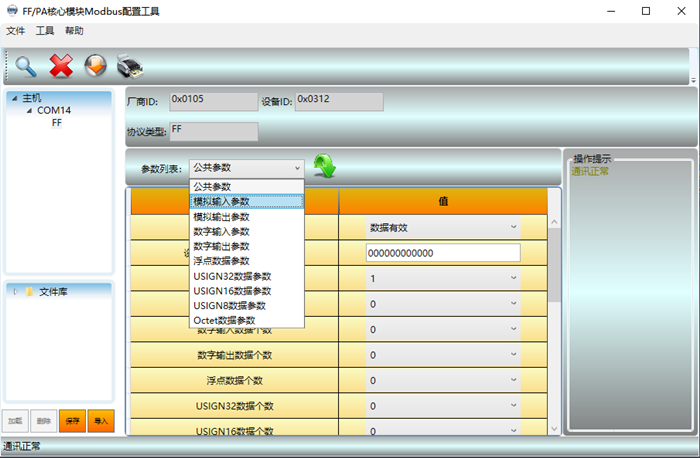

步骤9:点击参数列表,切换到模拟输入参数,如图所示。
切换模拟参数列表

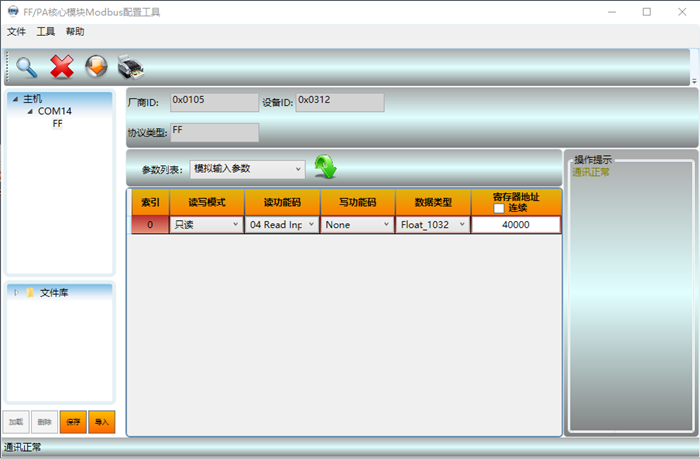

步骤10:按用户数据配置模拟输入数据,如图所示。
模拟输入参数配置
步骤11:点击绿色按钮下载当前页参数。

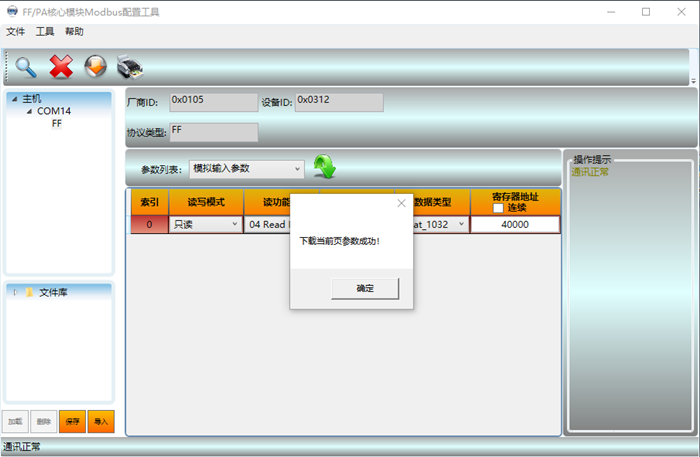

模拟输入参数下载成功
步骤12:完成后将MC0313 Modbus转FF嵌入式模块拨码开关SW1第八位对应的开关位拨至“OFF”,MC0313 Modbus转FF嵌入式模块配置完成。
