HART 通信通过载波传输在半双工的通信方式进行通信，HART通信以Bell202通信标准为基础，采用FSK频移键控信号在低频的 4~20mA模拟信号上叠加一个幅度为0.5mA的数字信号进行双向数字通讯，由于FSK信号的平均值为0，因此也不会影响电流信号的传输，实现了两种信号共享硬件而不冲突。

HART协议的仪表已经越来越多的成为客户的首选，HART设备通过基金会认证也成为HART产品性能的鉴定标准之一。因此HART设备认证也越来越被各大仪表厂商重视。以下简述一下HART设备物理层测试各项内容供大家参考。

HART认证物理层测试主要包括以下几项：HART波形测试，载波启动/停止和延迟时间测试，HART信号瞬时的启动和停止测试，静止时的输出噪声测试，模拟变化率测试、输入阻抗测试，噪声容限测试和载波检测测试。

今天来看前三项：HART波形测试，载波启动/停止和延迟时间测试，和HART信号瞬时的启动和停止测试。

HART波形测试

HART波形测试主要包括HART幅值测试、频率测试、上升时间及下降时间测试。下图为HART信号的波形测试图。

● HART信号的幅值：

低阻设备：400-800mVpp

高阻设备：400-600mVpp

● 测量频率：

2200Hz合格的测量频率为2178-2222Hz之间

1200Hz合格的测量频率为1188-1212Hz之间

●上升时间和下降时间：

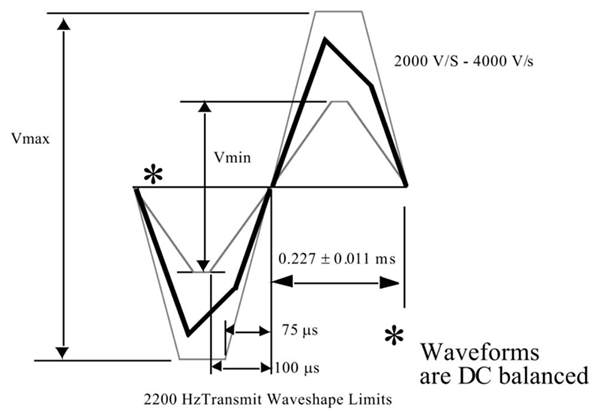

在2200Hz频率下上升时间为75-100μs，下降时间为75-100μs

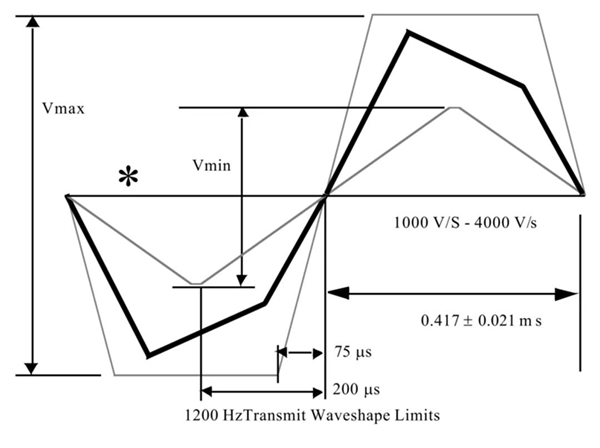

在1200Hz频率下上升时间为75-200μs，下降时间为75-200μs

载波启动/停止和延迟时间测试

该项测试主要是检测HART信号在载波启动时间、载波停止时间、载波延迟时间所需要的最小时间。该项测试需要引出HART芯片的控制信号(RTS信号)。

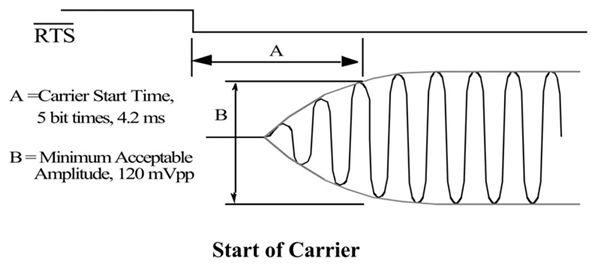

● 载波启动时间

要求小于4.2ms

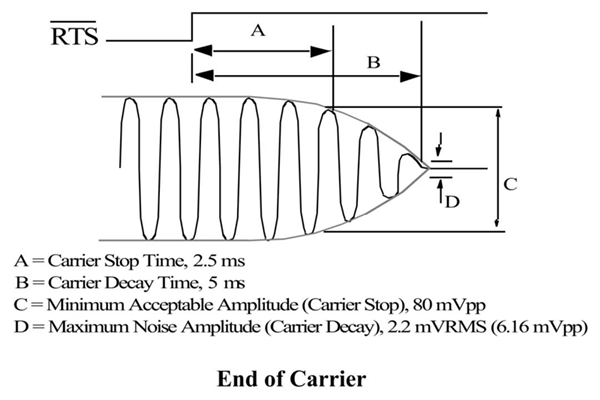

● 载波停止时间

要求小于2.5ms

● 载波延迟时间

要求小于5ms

HART信号瞬时的启动和停止测试

当一台HART设备开始或者结束其发送时，能够不向网络产生瞬间峰值。如果瞬变太大会对其他设备接收的HART信号造成干扰，或者对主设备的模拟信号产生影响。该项测试需要用到基金会的测试工具。

● HART信号启动时瞬态波形

要求小于100mV

● HART信号停止时瞬态波形

要求小于100mV

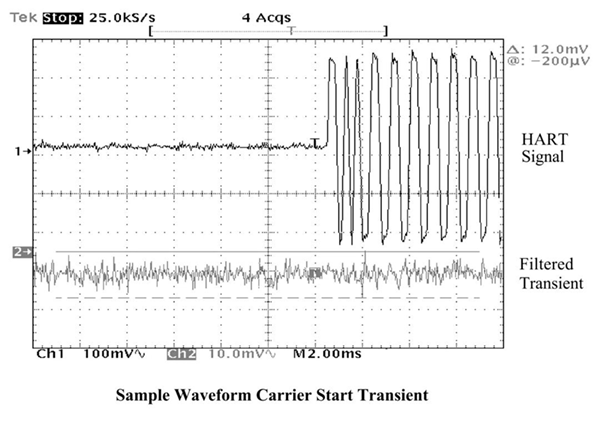

瞬时启动波形图

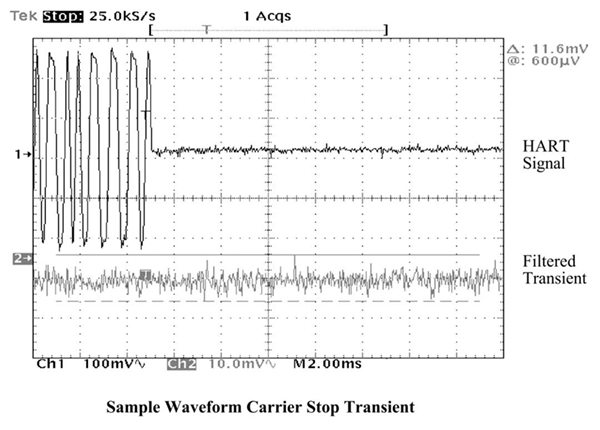

瞬时的停止波形图
