MC0312 Ethernet-APL嵌入式核心模块是沈阳中科博微科技股份有限公司研发的一款符合10BASE-T1L(IEEE 802.3cg)标准的小型化模块，支持总线供电、通信速率10Mbps、最大通信距离1000米。MC0312 Ethernet-APL嵌入式核心模块软件协议支持Modbus-RTU主站和HART-IP从站功能，可以将用户Modbus设备快速升级为支持APL物理层的HART-IP协议设备。同时MC0312 也是Microcyber MC系列嵌入式核心模块之一。是用户快速开发APL总线设备的理想选择。

产品特点：

● 同尺寸

Microcyber MC系列嵌入式核心模块尺寸相同，35mm（长）*35mm（宽）。

●同接口

Microcyber MC系列嵌入式核心模块均采用2.0间距双排14针接插件，功能兼容。

● 易升级

替换Microcyber MC系列不同的嵌入式核心模块，即刻实现不同协议的设备。

● 配置简单

使用Microcyber专用配置工具（HART MPT）进行配置，操作简单，使用方便

● 外设接口丰富

具有UART、I2C、SPI、GPIO等接口，便于开发扩展。

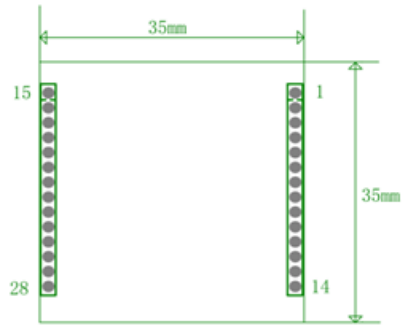

外形尺寸：

MC0312外形尺寸图

模块外设接口定义及说明：

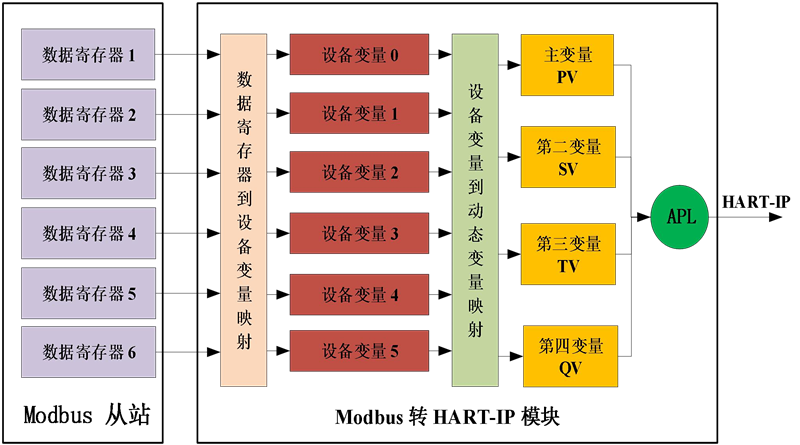

MC0312模块的内部转换原理：

MC0312模块嵌入到Modbus 设备(温度、压力、流量、物位、执行器等仪表)中，通过TTL接口Modbus协议获取设备信息。MC0312模块支持Modbus主站和HART-IP从站功能，可以将Modbus设备中数据寄存器(如输入寄存器、保持寄存器)的数据转换到HART协议所对应的动态变量中。

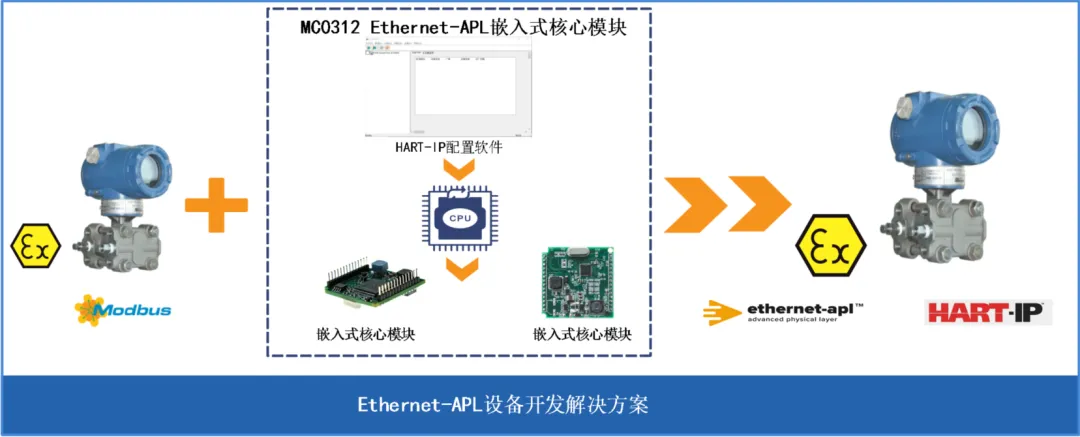

APL产品开发的解决方案：

Ethernet – APL 系统结构图：

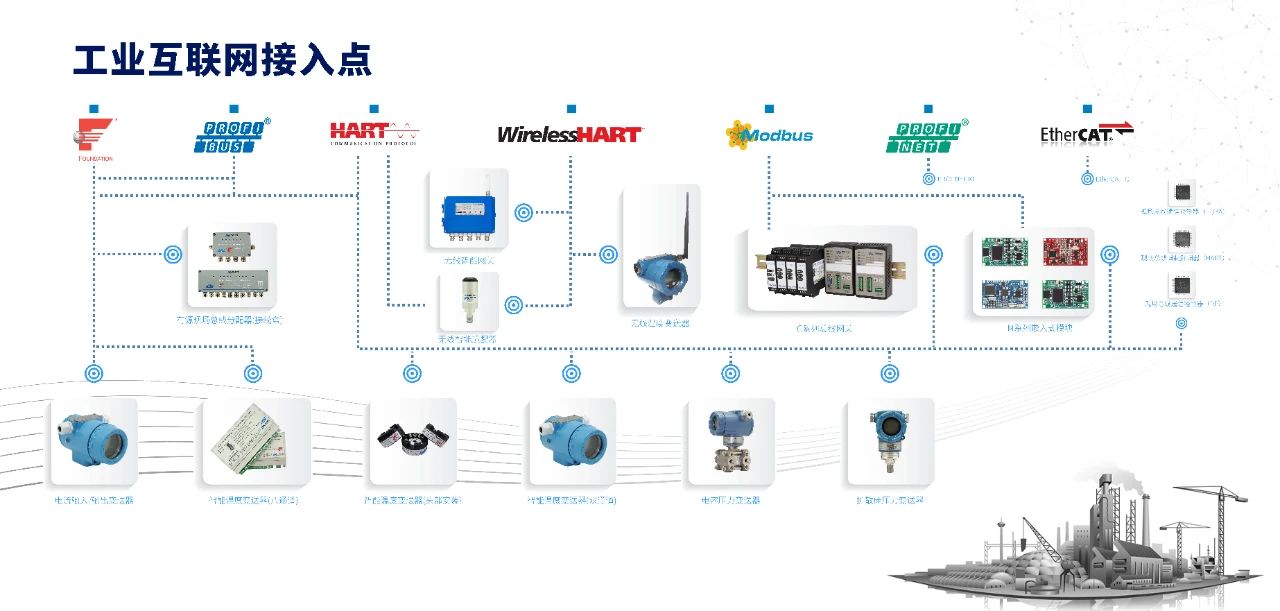

工业互联网接入点
