压力变送器阶跃响应的概念

压力变送器的阶跃响应是指当输入压力发生突然的、从一个稳定值到另一个稳定值的阶跃变化时，变送器输出信号随时间的变化情况，这一特性能够直观地反映变送器对压力突变的响应速度、稳定性和准确性，是评估变送器动态性能的重要指标。

阶跃响应的主要参数及含义

延迟时间:从输入压力发生阶跃变化到变送器输出信号开始产生可察觉变化所需要的时间。它体现了变送器开始响应压力变化的快慢程度。例如在一些需要快速反应的系统中，如航空航天的压力监测系统，若延迟时间过长，可能会错过压力变化的关键初期阶段，导致对系统状态判断的失误。

上升时间:输出信号从稳态值的10%上升到90%所需要的时间。该参数主要用于衡量变送器在输入压力突然增加时，输出信号快速上升的能力，反映了变送器对压力上升过程的响应速度。比如在某些化学反应过程中，当反应开始时压力会快速上升较短的上升时间有助于及时捕捉压力变化的起始阶段，从而更好地监测和控制反应进程。

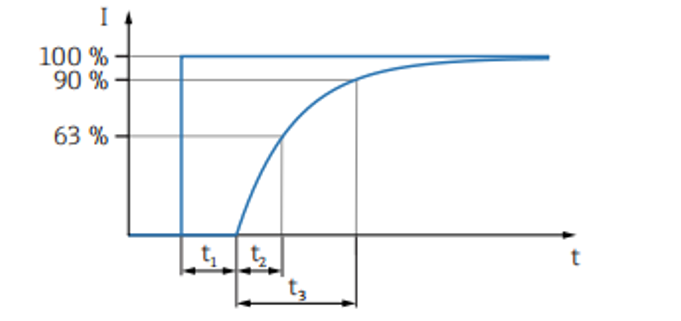

阶跃相应时间=延迟时间t1+上升时间t3

常见压力变送器的阶跃响应特点

硅压阻式压力变送器:具有体积小、结构简单、灵敏度高、动态响应好等特点，其阶跃响应速度相对较快，能够较好地跟踪压力的快速变化。这是因为其压力敏感元件基于半导体材料的压阻效应。，当压力变化时，扩散电阻的阻值能够迅速改变，从而使输出信号快速响应压力的阶跃变化。

电容式压力变送器:采用差动电容作为检测元件，具有高精度、高稳定性和高可靠性的特点。其阶跃响应较为平稳，超调量通常较小，但上升时间可能相对较长。这是由于电容的变化需要一定的时间来达到稳定值，不过一旦达到稳定，其输出信号的准确性和稳定性较高。

影响阶跃相应的因素

传感器的机械特性:压力变送器的传感器部分，如膜片、波纹管等弹性敏感元件的机械特性对阶跃响应影响很大。若弹性敏感元件的质量较大，其惯性会导致响应变慢，增加延迟时间和上升时间。比如一个较重的膜片在压力阶跃变化时，需要更多的时间来变形，从而使变送器的输出信号延迟和缓慢上升。

内部电路的时间常数和阻尼特性:变送器内部的电路，如信号放大电路、滤波电路等具有一定的时间常数和阻尼特性。较大的电路时间常数会使信号的变化滞后，影响响应速度。而阻尼特性决定了输出信号是否会出现振荡以及振荡的程度。若阻尼过小，就容易出现较大的超调量和长时间的振荡;阻尼过大，则可能导致响应过于迟缓。

传感器与介质之间的能量传递效率:传感器与被测介质之间的能量传递效率也会影响阶跃响应。例如，当介质与传感器膜片之间存在空气间隙或者耦合不良时，压力的传递会有延迟，使得变送器不能及时感知压力的阶跃变化。另外，介质的粘性等特性也会影响能量传递速度，粘性较高的介质可能会减慢传感器对压力变化的响应。

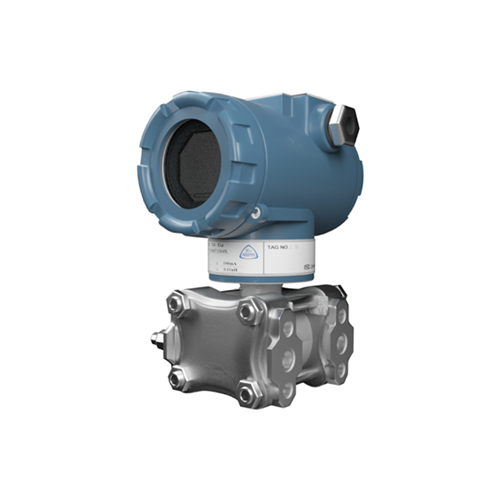

单晶硅式压力变送器

中科博微单晶硅压力变送器使用单晶硅压阻式压力传感器，内置高分辨率ADC，可以提供最快250ms的阶跃影响(不同量程会有一定差异)，满足现场更严节的工况要求。

部分性能指标如下:

· 支持HART、FF H1、PROFIBUS PA、PROFIBUS DP协议最新版本。

· 可通过HART、FF、PA、DP互操作认证测试,

· 压力种类包括:表压、绝压、差压。

· 最高精度:±0.075%满量程(20℃，量程比10:1范围内)。

· 长期稳定性:±0.2%量程上限/5年。

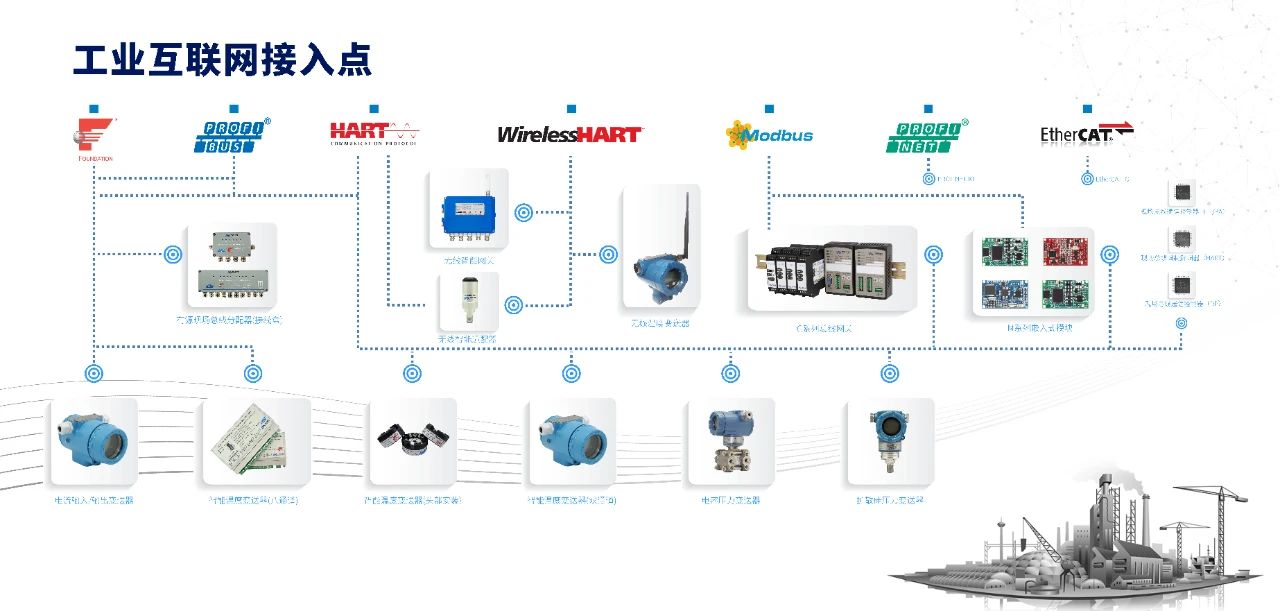

工业互联网接入点
