在工业测量领域，差压变送器是一种至关重要的仪器，广泛应用于流量测量、液位监测以及压力差检测等诸多环节。然而，静压作为一个不可忽视的因素，对差压变送器的测量精度和稳定性有着显著影响。深入探究差压变送器的静压影响，对于保障工业生产的精确控制和高效运行意义重大。

影像表现

· 零点漂移：静压的变化可能导致差压变送器的零点发生偏移。即使两个测量端口的压力差为零，在不同的静压条件下，变送器的输出也可能偏离零值。这是因为静压会对膜片产生均匀的作用力，使膜片的初始状态发生改变，从而影响其对压力差的感知。例如，在化工生产中，管道内的静压可能会随着生产过程的变化而波动，这就可能导致差压变送器的零点不断漂移，影响测量的准确性。

· 测量精度下降：过高的静压会使差压变送器的测量精度降低。这是由于在高静压环境下，膜片所承受的应力增大，可能超出其线性工作范围，导致膜片的变形与压力差之间的关系不再呈严格的线性关系。此外，静压还可能影响变送器内部的电子元件性能，进一步加大测量误差。在石油化工行业的大型储油罐液位测量中，罐内较高的静压如果处理不当，会使差压变送器测量的液位数据出现较大偏差，影响对罐内物料量的准确判断。

· 线性度变差：理想状态下，差压变送器的输出与压力差之间应具有良好的线性关系。但静压的存在会破坏这种线性关系。随着静压的改变，变送器输出与压力差之间的曲线可能会发生扭曲，使得在不同压力差范围内的测量误差不一致。这对于需要精确线性测量的应用场景，如流量测量(基于差压原理)，会带来严重的困扰，因为不准确的线性度会导致流量计算出现较大偏差。

测试方法

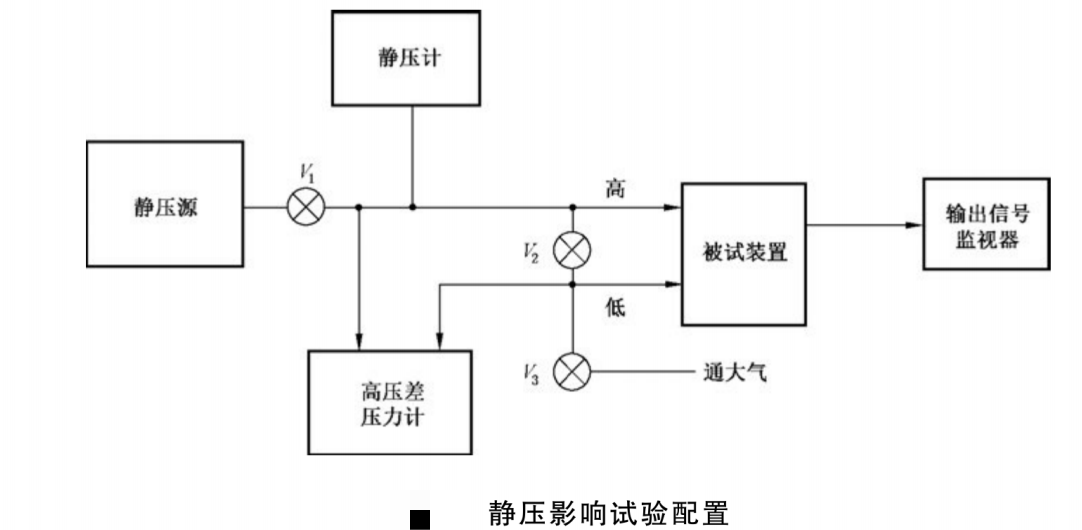

· 试验配置:

试验是为了确定差压变送器两侧的过程静压变化对输出的影响，并测量其对给定压力范围内零点和量程的影响。静压误差是每个静压下的输出和大气压力下的输出之间的差值。推荐的试验配置如下图所示。调整V2和V3的设定输入差，并使压力计测出的数值保持恒定值。与此同时利用V1改变静压。

· 计算方法:

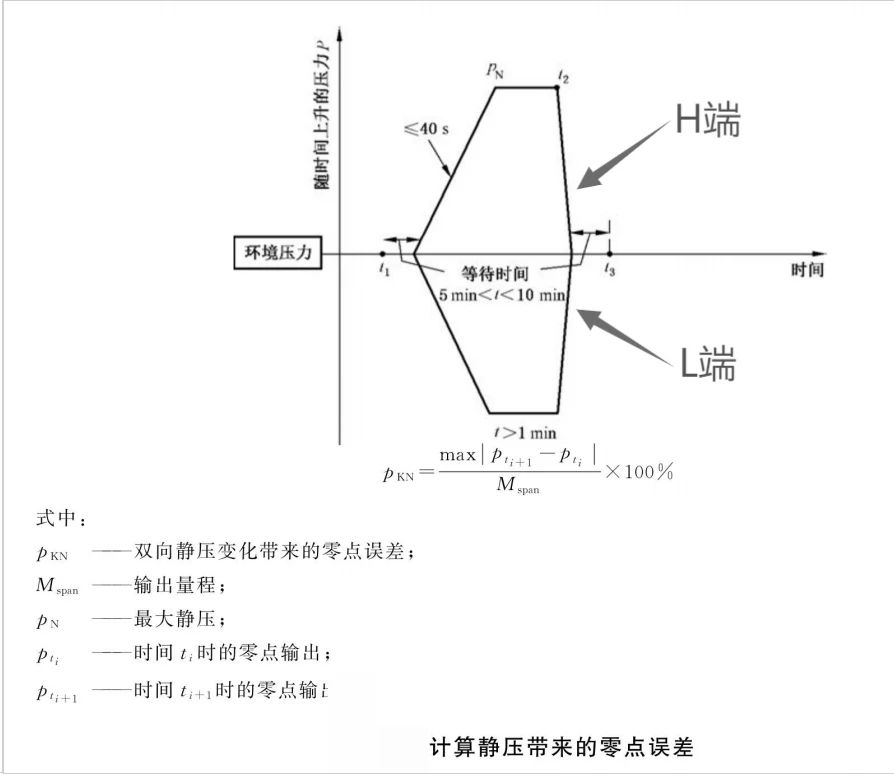

静压对零点的影响:

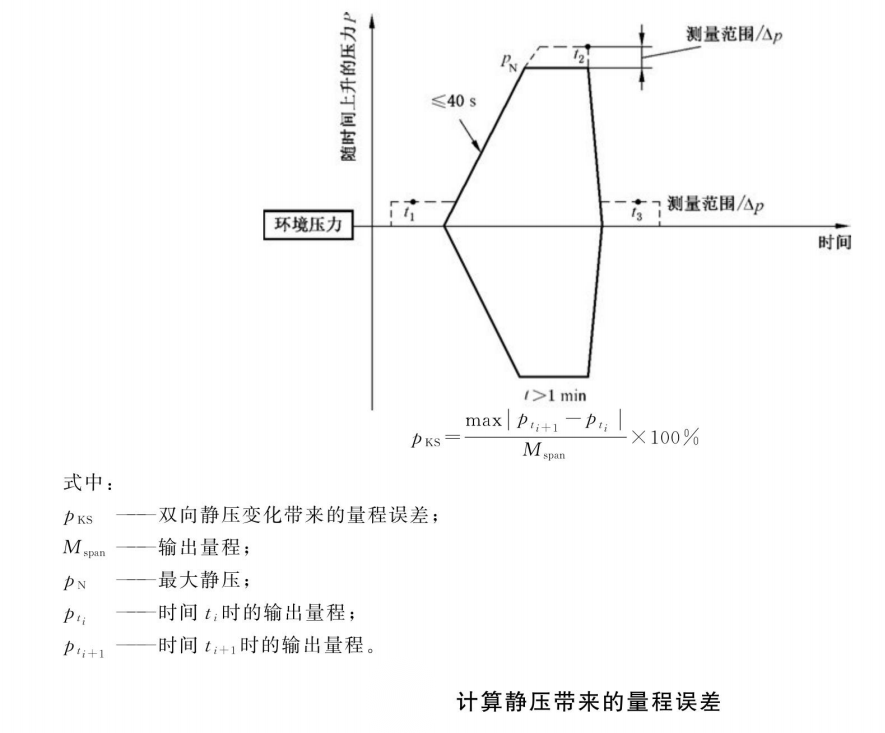

静压对量程的影响:

单晶硅式压力变送器

中科博微单晶硅压力变送器使用单晶硅压阻式压力传感器，内置高分辨率ADC，采用高性能测量和放大芯片，具有稳定的输出，其静压影响如下:

部分性能指标如下:

· 支持 HART、FF H1、PROFIBUS PA、PROFIBUS DP 协议最新版本。

· 可通过 HART、FF、PA、DP 互操作认证测试。

· 压力种类包括: 表压、绝压、差压。

· 最高精度: ±0.075%满量程(20℃，量程比10:1范围内)。

· 长期稳定性: ±0.2%量程上限/5年。
