导读：Modbus设备无法接入PA总线？防爆现场陷“数据孤岛”？M0307/MC0307转换器化身协议“翻译官”，无缝打通壁垒，适配严苛场景，工程师实操零门槛！

工业痛点｜协议异构，成为智能化升级绊脚石

工业现场两大核心协议各有优势，却因异构无法互通：

• Modbus协议：开放简洁、部署便捷，是PLC、DCS及仪表的通用通信语言；

• PA协议：本质安全、总线供电、抗干扰强，是石油化工等危险现场的主导协议。

核心困境：PA主站无法读取Modbus仪表数据，设备无法协同，形成“数据孤岛”，制约智能化升级。

M0307、MC0307转换器应运而生，轻松破解这一难题！

核心定位｜Modbus与PA的“双向翻译官”

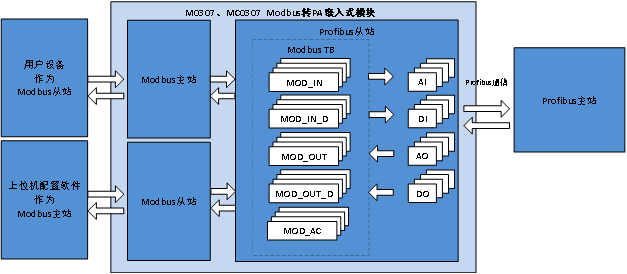

M0307、MC0307是Modbus-RTU与PA一对一转换工业模块，在通信关系中，它扮演着双重角色：

• Modbus侧：作为主站，通过TTL接口精准采集Modbus-RTU设备数据；

• PA侧：作为从站，将数据映射至变换块，通过AI/AO/DI/DO功能块为Profibus系统供数。

模块硬件适配严苛工业环境：

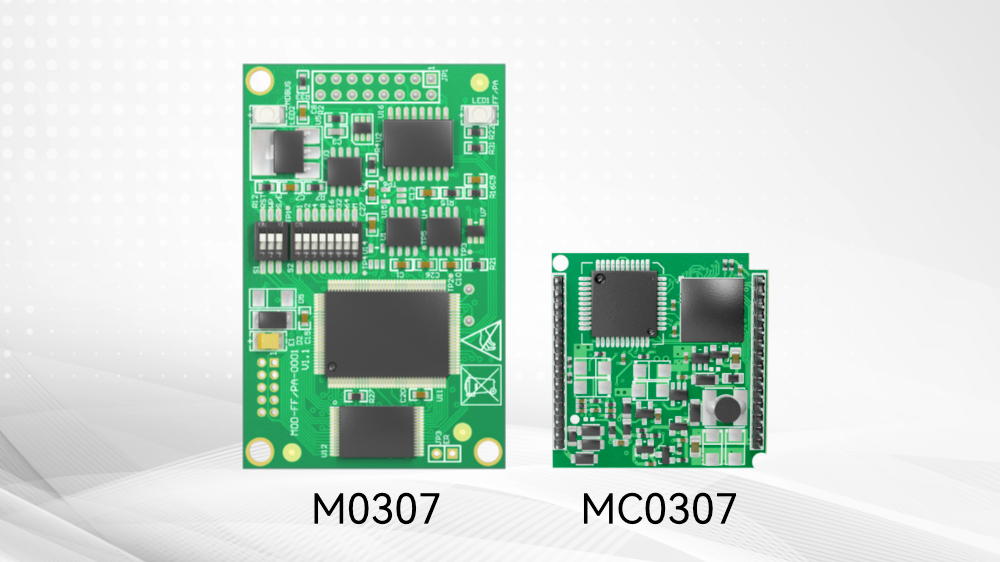

• 紧凑设计：排针插接，M0307（65mm×42mm）、MC0307（35mm×35mm），节省空间；

• 宽温适配：-40℃～85℃，应对各类严苛场景。

四大核心优势｜工业级可靠性，实操更省心

协议支持全面，兼容绝大多数工业设备

全面兼容主流工业设备：

• Modbus主站：支持Modbus-RTU，参数可配，功能码涵盖01-06、16，满足多数设备需求；

• PA从站：符合PA 3.02行规，支持4种功能块，可交互16个循环、42个非循环参数。

网络拓扑灵活，降低施工成本

支持总线型、星型、环形等多种拓扑，无需重构布线，大幅降低施工成本。

电气性能可靠，筑牢通信安全线

扎实电气性能，保障通信稳定：

• 供电适配：PA总线9～32VDC，适配不同现场电源；

• 电气隔离：Modbus与PA接口500VAC隔离，避免信号干扰；

• 电磁兼容：符合GB/T 18268.1-2010标准，抵御工业电磁干扰。

配置维护便捷，降低实操门槛

拨码一键切换模式，支持PC软件可视化配置，工程师快速调试，新手也能上手。

实操指南｜3步搞定，新手也能快速落地

两种工作模式，按需切换适配场景

模块支持两种工作模式，开关/拨码灵活切换，适配不同场景：

1. 配置模式

模块作为Modbus从站、PC为主站，完成厂商ID、设备地址等基础配置。

2. 工作模式

模块作为Modbus主站，将设备数据映射至变换块，为Profibus系统供数，实现协同控制。

核心配置3步走，高效落地不踩坑

1. 准备工作

切换至配置模式，将TTL接口接入PC，通信正常即可配置。

2. 核心配置步骤

• 整机初始化：设置厂商ID、设备名称等基础信息；

• Modbus配置：波特率等参数与从设备一致，避免通信异常；

• 参数配置：设置循环、非循环参数的读写属性、寄存器地址；

• 生成GSD文件：实现与1类主站循环数据交换。

3. 从站地址设置，两种方式灵活选

• 硬件设地址（仅M0307）：拨码开关启用，地址由拨码决定，便捷不易错；

• 软件设地址（两款均支持）：M0307需先禁用硬件设地址，分两种方式：

总线设地址：禁用“串口设地址”，通过总线命令设置，适配大规模组网；

串口设地址：启用“串口设地址”，修改对应Modbus寄存器调整地址。

典型应用场景｜解锁工业通信新可能

两大典型场景可直接复用，落地性极强：

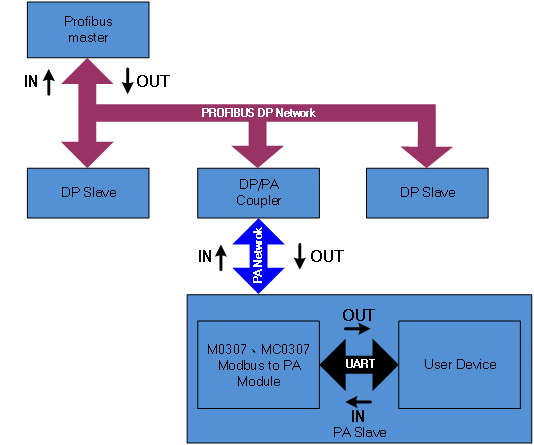

场景一：Modbus设备接入PA系统

原有Modbus流量计、物位计嵌入模块，即可转为PA设备接入控制系统，低成本升级老旧设备。

场景二：多变量数据传输

借助模块功能块，将Modbus设备多参数通过PA总线统一上传，实现单台设备全维度监测。

选型与集成｜4点注意事项，避免踩坑

• 循环变量选型：M0307支持4AI/4AO/4DI/4DO，MC0307支持6AI/2AO/4DI/4DO，按需选择；

• 接口匹配：均为Modbus-RTU主站、PA从站，仅适用于Modbus设备接入PA系统；

• 供电要求：PA侧总线供电；MC0307可额外输出3.3VDC、6.2VDC；

• 安装环境：-40～85℃，适合嵌入仪表内部，适配严苛场景。

结语｜打破通信壁垒，赋能工业升级

M0307、MC0307转换器，以全面兼容、灵活适配、稳定可靠的特性，解决工业异构总线互联痛点。

掌握实操技巧，可打通Modbus与PA总线壁垒，实现设备无缝对接，保障危险场景通信安全，助力工业智能化升级。
