一个场景，看懂HART的价值

老张是某化工厂的仪表工程师。

某天深夜，DCS系统报警：反应釜温度传感器信号异常。按以往经验，老张得：爬管廊 → 拆仪表 → 手动校准 → 反复调试，折腾大半天。

但自从产线升级了HART智能仪表，老张坐在中控室就搞定了——远程诊断、在线校准、故障定位一气呵成。

1、HART到底是什么？

一句话：HART是工业现场最实用的“混合通信”技术。

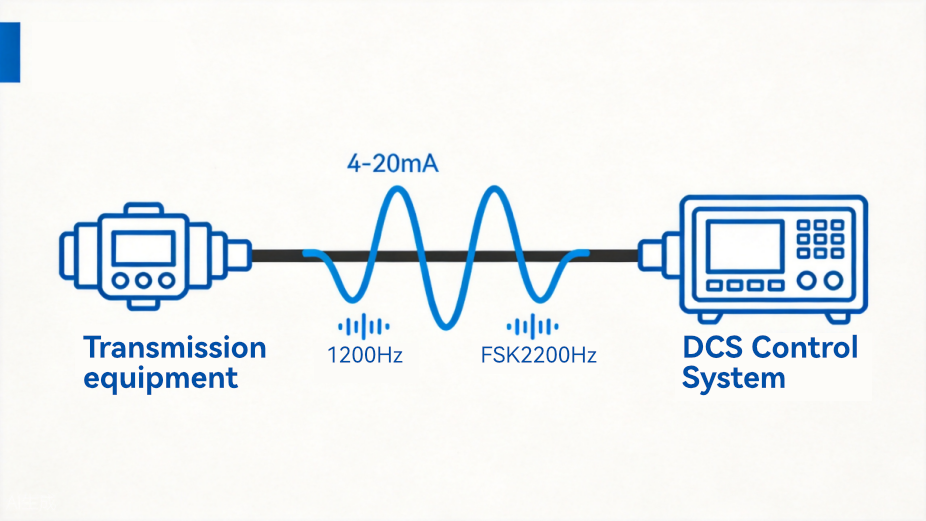

它最厉害的地方，叫“同线共存”：

▸ 4-20mA模拟信号：承担实时控制任务，稳定可靠

▸ 数字信号：叠加在同一条线上，传输设备状态、诊断信息、配置参数

核心技术参数一览：

2、选芯片，就是选方案的“地基”

HART硬件的核心架构很简单：HART芯片+ DAC + MCU，三位一体。

但选错芯片，后续全是坑。我们整理了一份实战选型指南：

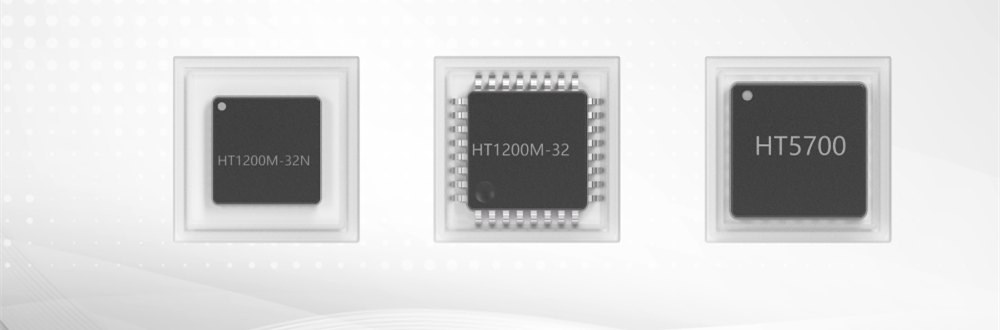

2.1 核心HART芯片对比

2.2 辅助芯片推荐

▸ DAC（数模转换）：AD5420/AD5421（HART认证首选，“闭眼入”）、DAC8830（低功耗场景利器）

▸ MCU（主控芯片）：STM32L0/L4系列（通用性强，生态成熟）、ADuCM360（工业专用，集成度高）

国产替代福利：HT5700替换AD5700，成本直接降50%，性能不打折。

3.硬件设计，这四个环节不能掉链子

信号链路全景图：

MCU → HART 芯片→ 耦合电路 → 4-20mA DAC → 电流环（250Ω负载）

四个关键设计要点，帮你避坑：

·HART芯片外围电路

匹配合理的辅助电路和耦合电容，FSK信号才能“跑得稳”。

·4-20mA输出电路

以AD5421为标杆，电流转换 + 环路供电 + FSK信号叠加，三线合一。

·隔离保护设计

▸ 光耦隔离：MCU与HART芯片电气隔离

▸ TVS管：吸收瞬态浪涌

▸ 自恢复保险丝：过流自动保护

·PCB布局黄金法则

4. 协议栈开发，“站在巨人肩膀上”

业界三大成熟方案：

▸ HART基金会官方协议栈：权威标准，认证保障

▸ ADI HART Stack：芯片原厂配套，无缝衔接

▸ 中科博微HART协议栈：国产支持，服务响应快，全部支持完整HART命令集，直接量产级别。

 开发四步走：

Step 1底层驱动开发→ UART / HART芯片/ DAC 初始化

Step 2协议栈集成→ 导入HART栈，对接硬件层

Step 3通信功能实现→ 数据收发 + 命令解析

Step 4应用层开发→ 业务逻辑 + 上位机交互

5. 国产替代+未来趋势，双重利好

5.1 国产替代正当时

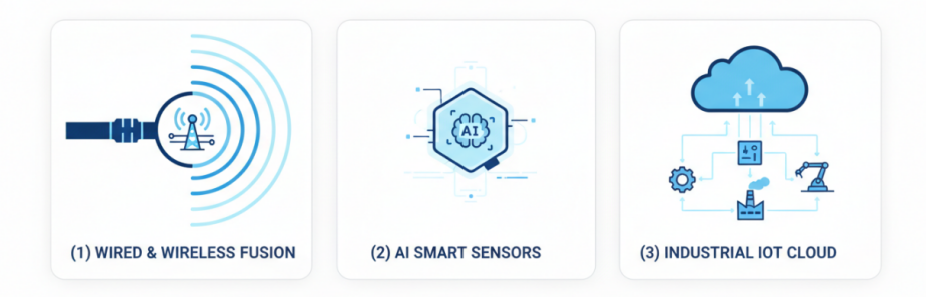

5.2 HART技术的三大未来趋势

趋势一：有线× 无线融合HART + WirelessHART，打破布线限制，覆盖更多复杂场景。

趋势二：低功耗智能化边缘计算 + 智能诊断，设备自己会“思考”。

趋势三：深度接入工业物联网无缝对接云平台、数字孪生、预测性维护系统。
