什么是PROFINET ？

PROFINET由PROFIBUS国际组织（PROFIBUS International，PI）推出，是新一代基于工业以太网技术的自动化总线标准。主要用于工业自动化和过程控制领域，符合IEEE 802.3规范下的内容，具备自动协商、自动交叉的功能。

PROFINET属于实时以太网，其通信的响应时间小于10ms；PROFINET还支持等时同步通信(IRT)，用于运动控制等时间要求严苛的场合，其响应时间小于1ms；

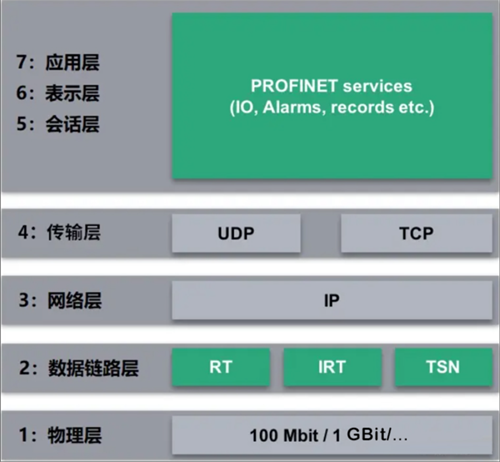

PROFINET的ISO/OSI参考模型：

上图是PROFINET的OSI参考模型，PROFINET使用了物理层、链路层、网络层、传输层与应用层协议，其中物理层规定了百兆或千兆的传输速率，网络层与传输层则沿用TCP/IP协议族的标准，而独到之处在于数据链路层与应用层的规范。

PROFINET链路层：参考了IEEE 802.3、IEEE 802.1Q、IEC 61784-2等标准，分别保证了全双工、优先级标签、实施扩展的能力，从而能够实现RT（实时通信）、IRT（等时实时通信）、TSN（时间敏感网络）等通信形式。

PROFINET应用层：有多种应用层的协议标准，如IEC 61784、IEC 61158确保了PROFINET IO服务，IEC 61158 Type 10确保 PROFINET CBA服务等。

PROFINET的特点：

1、PROFINET是一种开放式的架构，可以与传统的互联网互联互通，俗称"一网到底"。所谓"一网到底"，是指通过一个网络将现场层、控制层和管理层相连，实现数据的交换，便于管理和维护；

2、支持多种拓扑结构，节点增删灵活；PROFINET支持线型、星型、树型、环型等网络拓扑结构，可以根据需要灵活添加或删除节点；

3、支持PROFIsafe、PROFIdrive、PROFIenergy三大行规，可以实现安全、运动控制和节能的功能；

4、极高的通信速率和极低的抖动，保证数据交换的及时和准确；

5、支持诊断功能，可以快速定位到故障节点；

PROFINET应用情况：

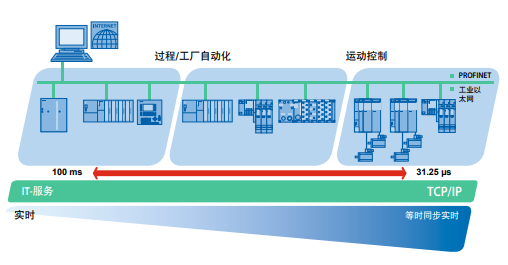

PROFINET可实现不同时延下的数据传输服务，时延范围从100ms到31.25us不等；根据应用的时间要求可以将划分出PROFINET的数个应用领域，如：低时延对应高实时要求的运动控制领域；中高时延对应的过程/工厂自动化领域。

目前PROFINET总线在全球份额占25%（DP+PN），也是首位，这说明PROFINET总线有着广阔的市场。随着近年来全球工控行业的变化，西门子也进一步开放了第三方的准入，所以作为第三方厂商有既得的商业利益，第三方产品的加入也进一步丰富了PN的生态网络，给予客户更多的可选择性，相辅相成。

目前第三方厂商主要有力士乐、菲尼克斯、国内的汇川、迈信、禾川等等，还有一些协议栈方案解决厂家。
