1

24 VDC稳压电源

1

2

PC机，操作系统为Windows 10（装有FF/PA核心模块Modbus配置工具软件）

1

3

NI USB-8486

1

4

H1总线电源

1

5

H1终端匹配器

1

6

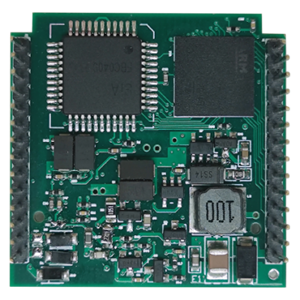

MC0313  Modbus转FF嵌入式模块

1

7

MC系列配置底板

1

8

USB转TYPE C 数据线

1

CN1

BUS+

总线接口输入正极

BUS-

总线接口输入负极

CN2

GND

MC0313模块的GND

A

485通信的A端

B

485通信的B端

RXD

模块的串口接收端口（TTL电平）

TXD

模块的串口发送端口（TTL电平）

RTS

模块的串口RTS使能信号（TTL电平）

VCC

模块3.3V输出端口

6.2V

模块6V输出端口

CN3

GND

MC底板隔离后的GND

485-A

MC底板隔离后的485通信的A端

485-B

MC底板隔离后的485通信的B端

RTS-TTL

MC底板隔离后的模块的串口RTS使能信号（TTL电平）

TXD-TTL

MC底板隔离后的模块的串口发送端口（TTL电平）

RXD-TTL

MC底板隔离后的模块的串口接收端口（TTL电平）

RXD-232

MC底板隔离后的RS232接收端口

TXD-232

MC底板隔离后的RS232发送端口

3.3V

MC底板隔离后的3.3V输入端

CN4

TYPE C 接口，通过TYPE C数据线连接电脑，电脑需安装USB转UART驱动（CH340）

SW2拨码开关

WP

写保护拨码开关，任何对FF通信模块的写入操作将被拒绝，这样可防止FF通信模块的数据被随意更改

RST

复位拨码开关，恢复变送器数据为出厂状态。首先FF通信模块断电，将拨码开关拨到ON位置，模块上电，FF通信模块恢复到出厂状态，再将拨码开关拨回OFF位置，保证下次上电不会误动作。

S/E

仿真拨码开关，可以实现仿真功能

SW1拨码开关

第1-7位

用于PA的地址设置

第8位

用于MC0313和MC0307工作模式设定，配置模式（ON）及正常工作模式（OFF）

JP5

NRST

使用跳线短接后，核心板模块处于复位状态

485

使用跳线短接后，可以通过CN2端子的A 、B、GND与外界的RS485接口电路通信

TTL

使用跳线短接后，可以通过CN2端子的RXD、TXD、GND与外界的TTL接口串口通信

ISO

使用跳线短接后，配合JP4端子可以在CN3或CN4实现隔离输出功能

JP4

USB

使用跳线短接后，将通过USB供电，配合JP5的ISO，可通过USB虚拟的串口与核心板通信。

232

使用跳线短接后，将通过USB供电或端子供电，配合JP5的ISO，可通过隔离后的RS32与核心板通信。

TTL

使用跳线短接后，将通过USB供电或端子供电，配合JP5的ISO，可通过隔离后的TTL与核心板通信。

485

使用跳线短接后，将通过USB供电或端子供电，配合JP5的ISO，可通过隔离后的RS485与核心板通信。

JP7

USB供电

使用跳线短接后，隔离的电路通过USB通电

端子供电

使用跳线短接后，隔离的电路通过CN3的3.3V供电
