MC0313模块的配置及使用（一）

2024-01-02

MC0313 Modbus转FF嵌入式核心板模块是沈阳中科博微科技股份有限公司研发的一款Modbus-RTU协议与FF协议的嵌入式转换模块，是Microcyber MC系列嵌入式核心板模块之一。此系列嵌入式核心板模块具有同尺寸，同接口，易升级，配置简单等特点，是用户快速开发现场总线设备的理想选择。MC0313 Modbus转FF嵌入式核心板模块作为Modbus主机通过TTL接口与具有Modbus-RTU通信功能的设备进行通信，能够把设备中的数据转换成FF设备变量输出。MC0313 Modbus转FF嵌入式核心板模块，如下图所示

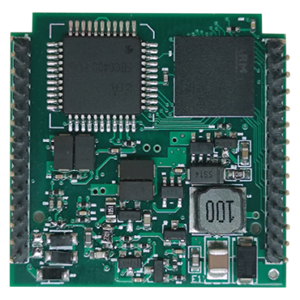

图1 MC0313模块实物图

下面将简述一下MC0313模块的配置及使用方法。

一、开发工具的准备

序号	设备名称	数量
1	24 VDC稳压电源	1
2	PC机，操作系统为Windows 10（装有FF/PA核心模块Modbus配置工具软件）	1
3	NI USB-8486	1
4	H1总线电源	1
5	H1终端匹配器	1
6	MC0313 Modbus转FF嵌入式模块	1
7	MC系列配置底板	1
8	USB转TYPE C 数据线	1

二、MC0313测试环境的搭建


图2 MC0313模块环境搭建示意图

表1 MC配置底板说明

标识		说明
CN1	BUS+	总线接口输入正极
CN1	BUS-	总线接口输入负极
CN2	GND	MC0313模块的GND
	A	485通信的A端
	B	485通信的B端
	RXD	模块的串口接收端口（TTL电平）
	TXD	模块的串口发送端口（TTL电平）
	RTS	模块的串口RTS使能信号（TTL电平）
	VCC	模块3.3V输出端口
	6.2V	模块6V输出端口
CN3	GND	MC底板隔离后的GND
	485-A	MC底板隔离后的485通信的A端
	485-B	MC底板隔离后的485通信的B端
	RTS-TTL	MC底板隔离后的模块的串口RTS使能信号（TTL电平）
	TXD-TTL	MC底板隔离后的模块的串口发送端口（TTL电平）
	RXD-TTL	MC底板隔离后的模块的串口接收端口（TTL电平）
	RXD-232	MC底板隔离后的RS232接收端口
	TXD-232	MC底板隔离后的RS232发送端口
	3.3V	MC底板隔离后的3.3V输入端
CN4		TYPE C 接口，通过TYPE C数据线连接电脑，电脑需安装USB转UART驱动（CH340）
SW2拨码开关	WP	写保护拨码开关，任何对FF通信模块的写入操作将被拒绝，这样可防止FF通信模块的数据被随意更改
	RST	复位拨码开关，恢复变送器数据为出厂状态。首先FF通信模块断电，将拨码开关拨到ON位置，模块上电，FF通信模块恢复到出厂状态，再将拨码开关拨回OFF位置，保证下次上电不会误动作。
	S/E	仿真拨码开关，可以实现仿真功能
SW1拨码开关	第1-7位	用于PA的地址设置
SW1拨码开关	第8位	用于MC0313和MC0307工作模式设定，配置模式（ON）及正常工作模式（OFF）
JP5	NRST	使用跳线短接后，核心板模块处于复位状态
	485	使用跳线短接后，可以通过CN2端子的A 、B、GND与外界的RS485接口电路通信
	TTL	使用跳线短接后，可以通过CN2端子的RXD、TXD、GND与外界的TTL接口串口通信
	ISO	使用跳线短接后，配合JP4端子可以在CN3或CN4实现隔离输出功能
JP4	USB	使用跳线短接后，将通过USB供电，配合JP5的ISO，可通过USB虚拟的串口与核心板通信。
	232	使用跳线短接后，将通过USB供电或端子供电，配合JP5的ISO，可通过隔离后的RS32与核心板通信。
	TTL	使用跳线短接后，将通过USB供电或端子供电，配合JP5的ISO，可通过隔离后的TTL与核心板通信。
	485	使用跳线短接后，将通过USB供电或端子供电，配合JP5的ISO，可通过隔离后的RS485与核心板通信。
JP7	USB供电	使用跳线短接后，隔离的电路通过USB通电
JP7	端子供电	使用跳线短接后，隔离的电路通过CN3的3.3V供电

三、MC013模块的Modbus参数配置方法

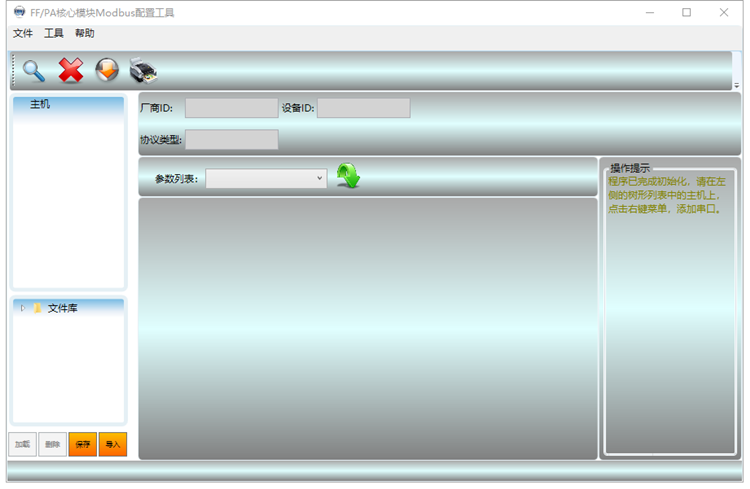

Ø 步骤1：将MC0313 Modbus转FF嵌入式核心模块拨码开关SW1上“第八位”对应的开关位拨至“ON”，然后将MC0313测试工装接入FF系统中，串口连接计算机，打开FF/PA核心模块Modbus配置工具软件，软件打开后如图3所示。

Modbus 通用配置工具软件界面.png

图3 Modbus 通用配置工具软件界面

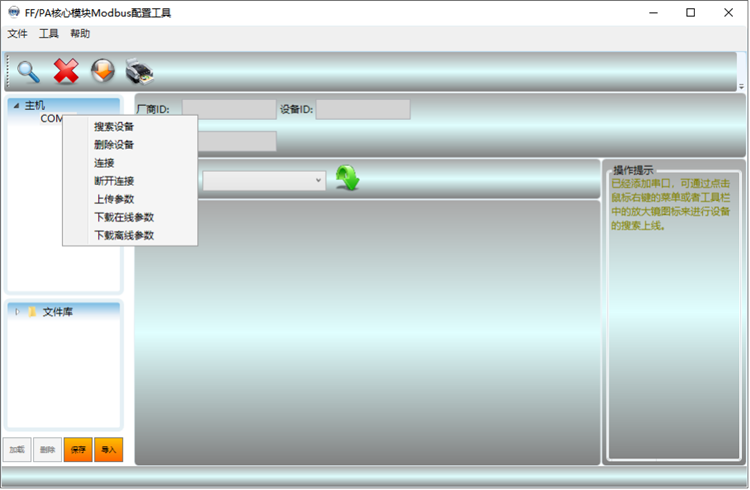

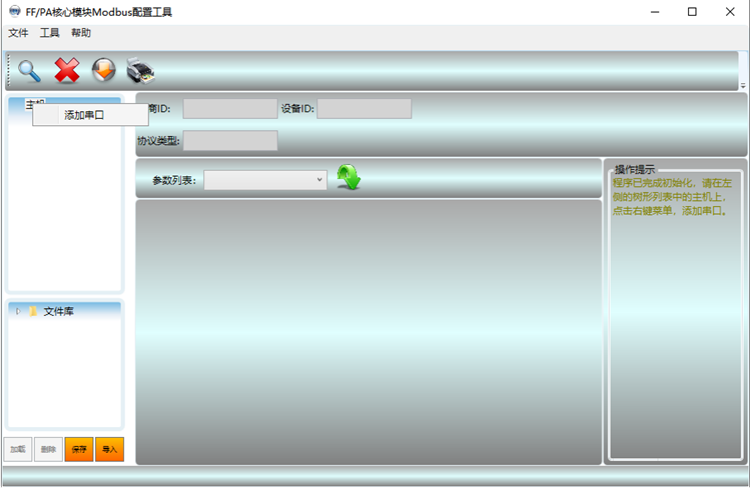

Ø 步骤2：选择“主机”，点击右键，选择“添加串口”，如图4所示。


图4 添加串口

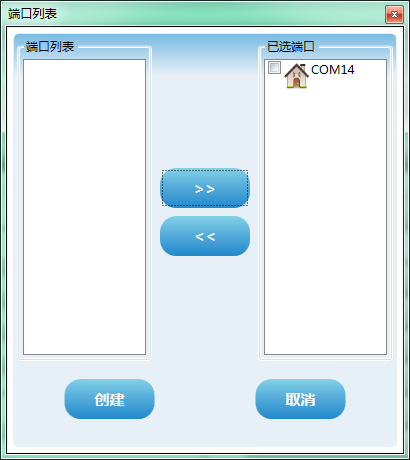

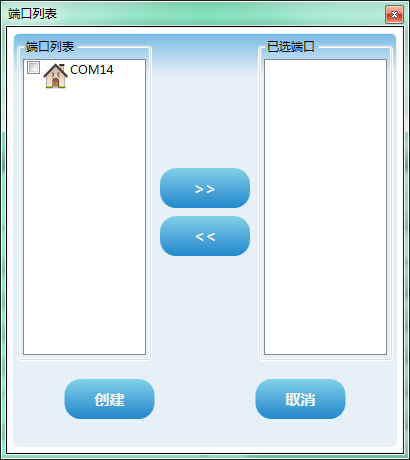

Ø 步骤3：选择正确的串口，点击“>>”图标，并点击“创建”，如图5所示。

MC模块.png 串口选择与建立.png

图5 串口选择与建立

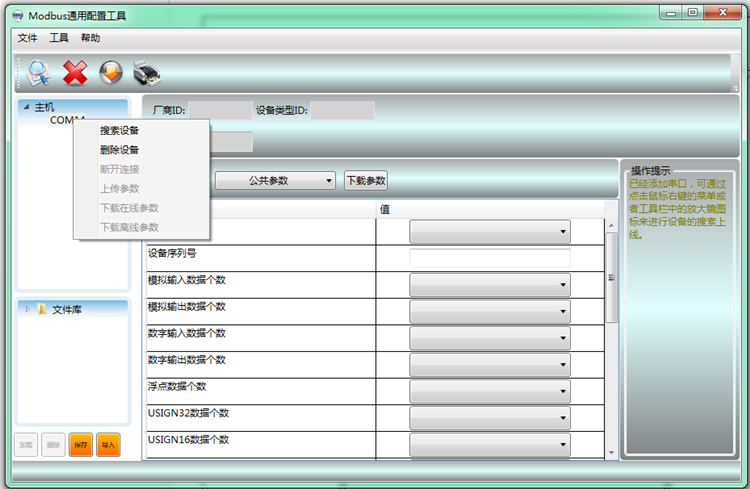

Ø 步骤4：选择“COM14”，并点击右键，选择如图6所示。


图6 搜索设备

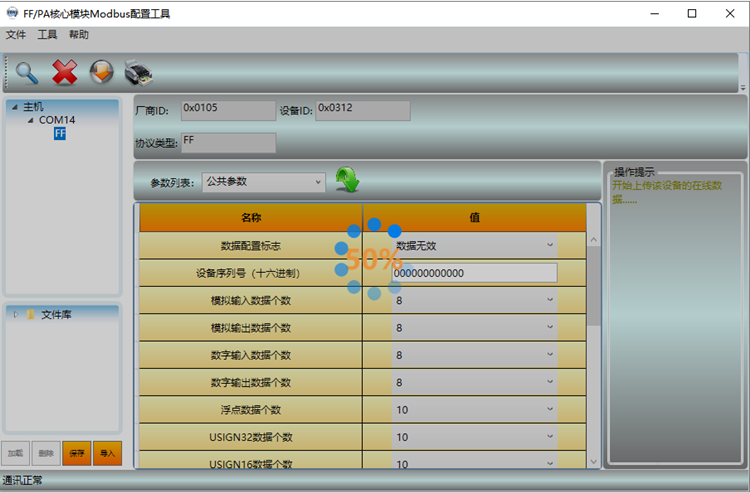

Ø 步骤5：设备数据读取过程，如图7所示。


图7 设备数据上传

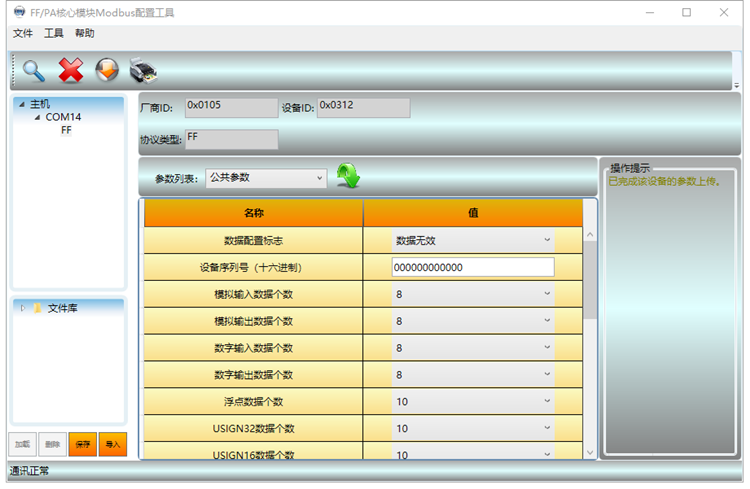

Ø 步骤6：数据读取完成，表明Modbus通信正常，数据可以使用，如图8所示。


图8 设备读取完成

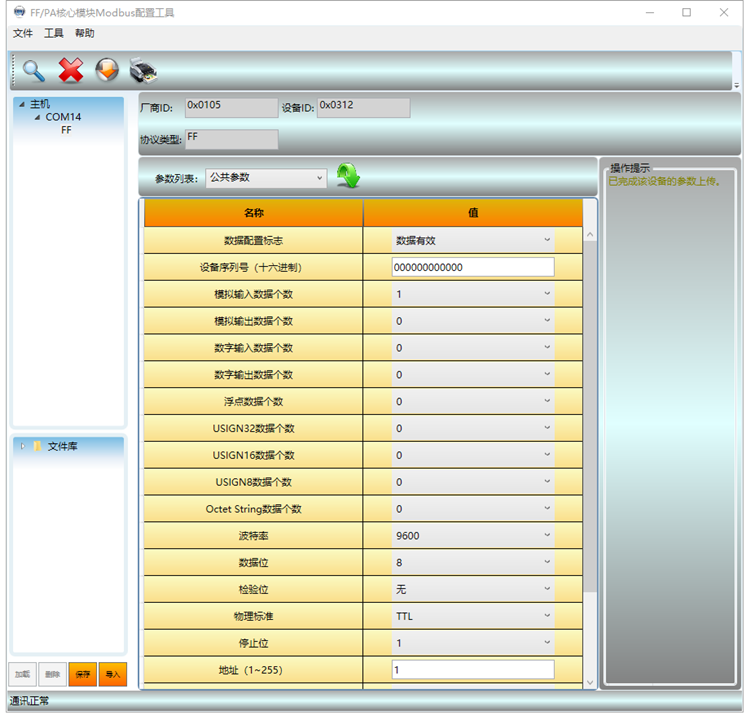

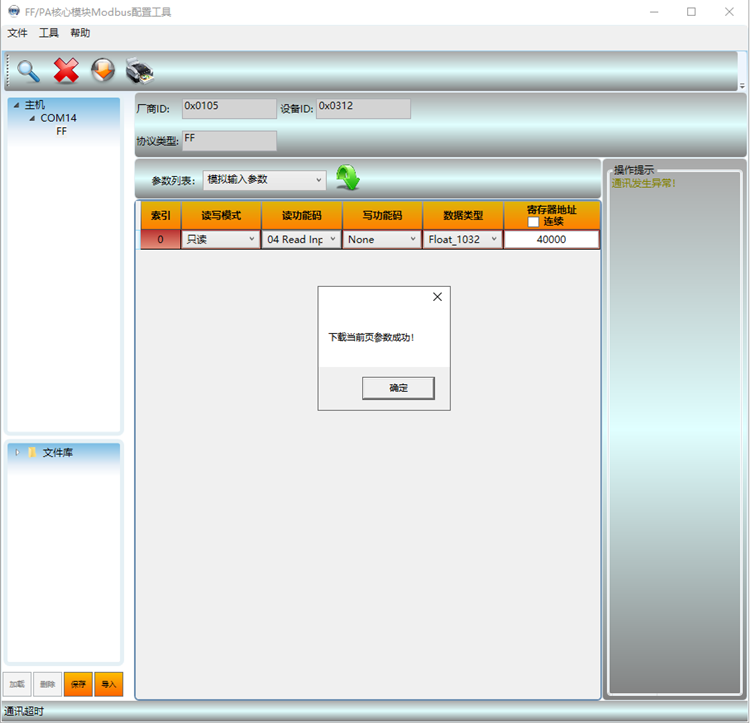

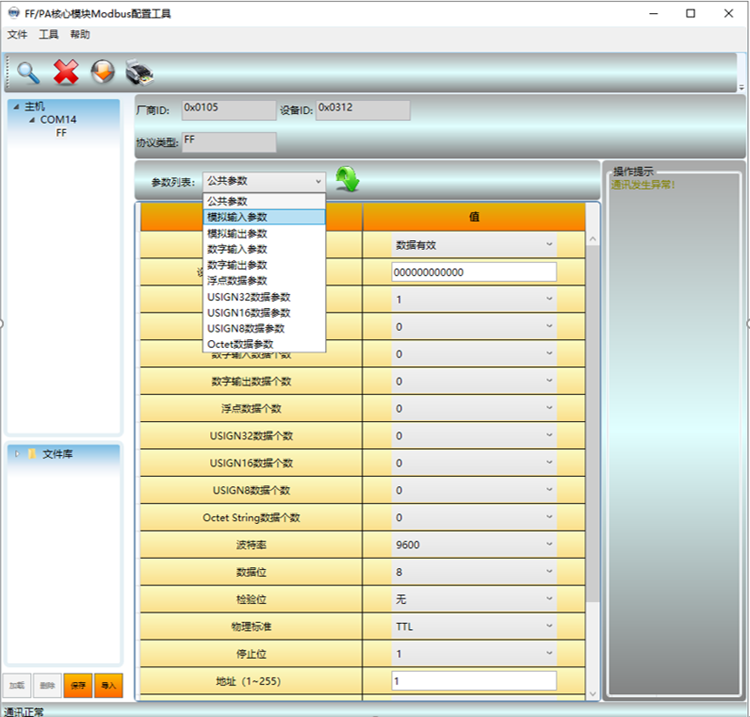

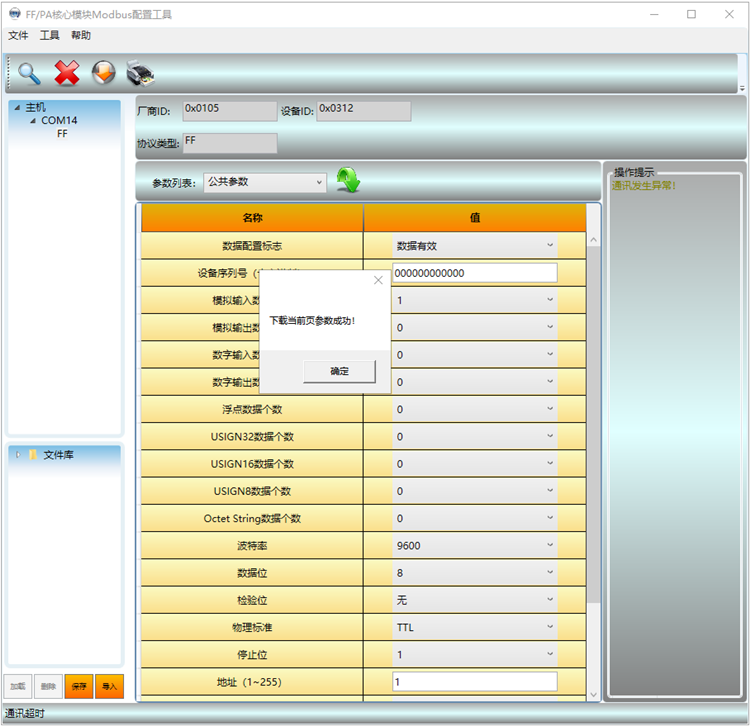

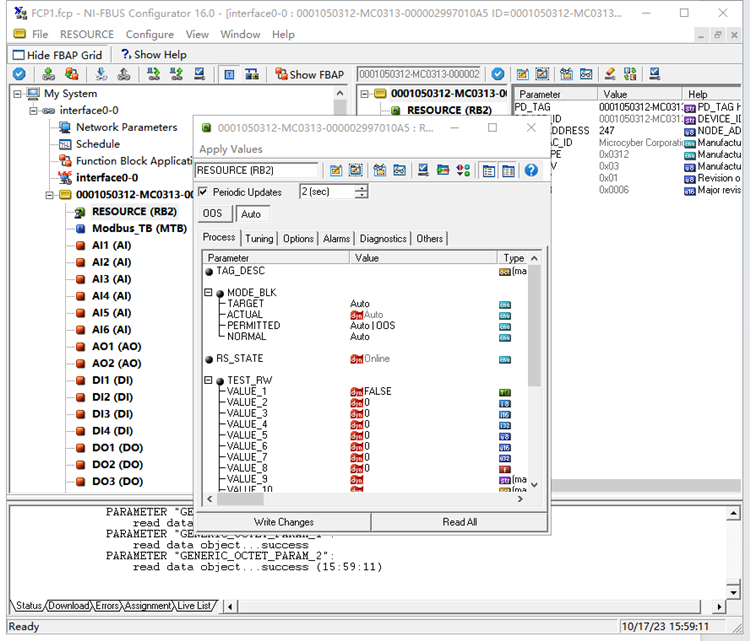

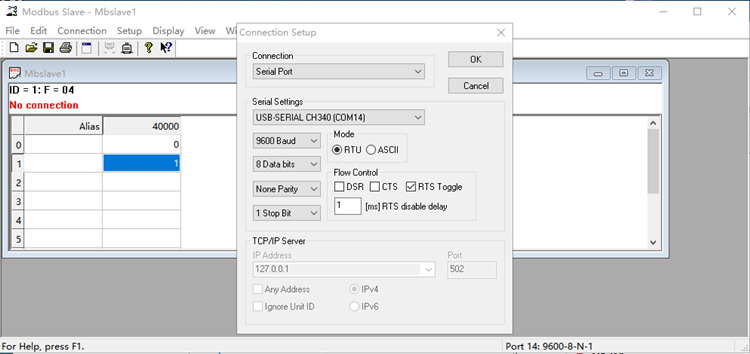

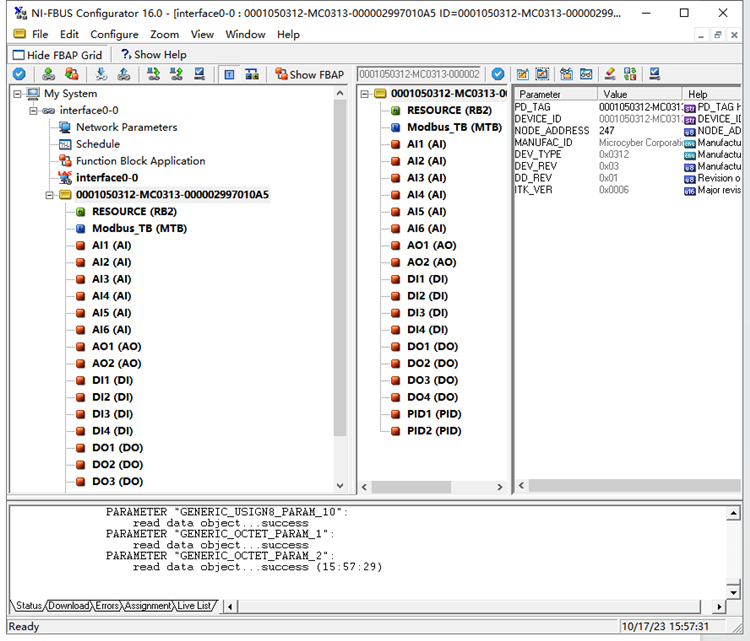

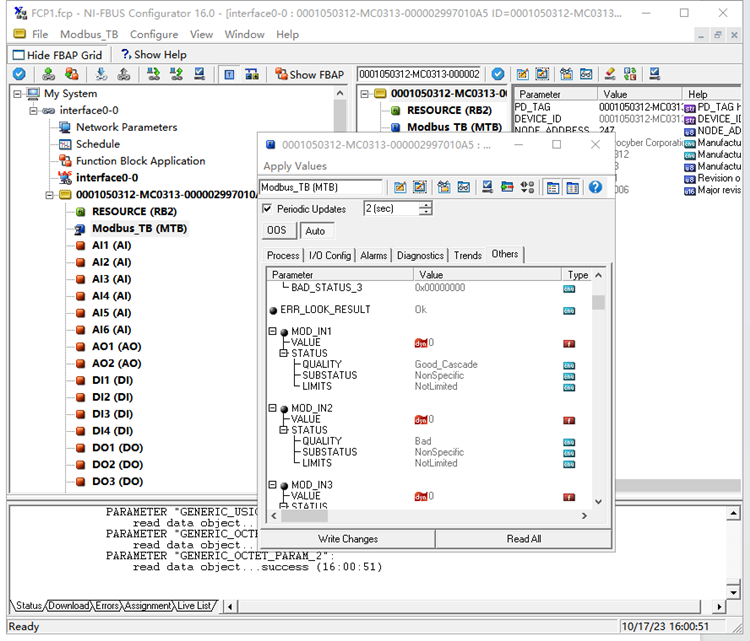

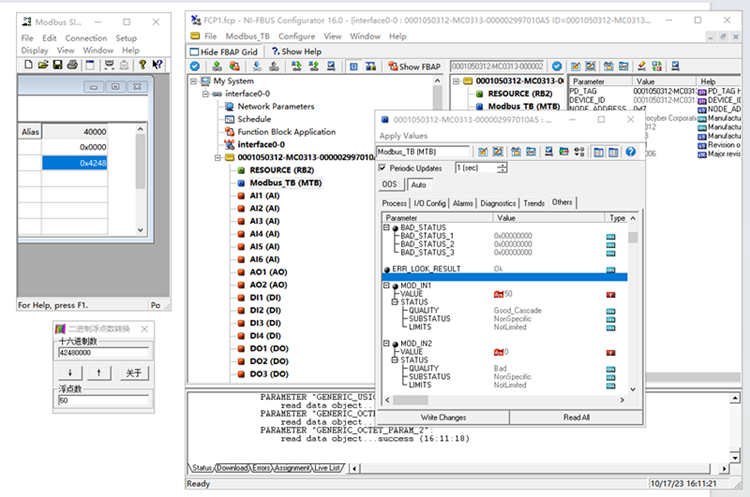

Ø 步骤7：通信成功后，按照用户的通信参数和数据内容，切换参数列表，进行配置下载。例如：用户通信参数为波特率9600，数据为8，校验位无，停止位1，从站地址1；用户数据为1个模拟输入数据，读写模式为只读，读功能码为04，数据类型为Float_1032，寄存器地址为40000。按用户的通信参数配置公共页通信参数，并配置模拟输入数据个数为1，其余类型数据个数为0，数据配置标注为数据有效，如图9所示.
