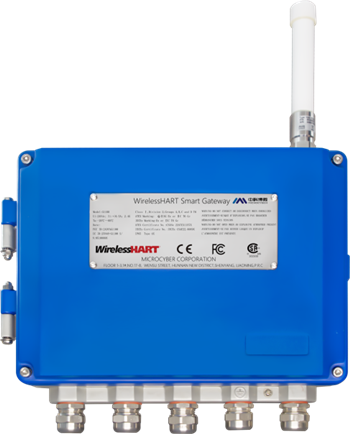

G1100 WirelessHART智能网关负责组建、管理和维护无线网络，不断优化网络，使网络中的设备可以高效、安全的工作。同时，G1100网关将网络中设备的数据无缝集成到主机系统或数据应用中，并提供相应的安全保障。

G1100通过行业标准协议与主机系统连接，包括Modbus RTU/TCP、OPC和HART-IP。同时G1100网关还支持主动上传协议和向下通信协议，实现灵活的数据应用。

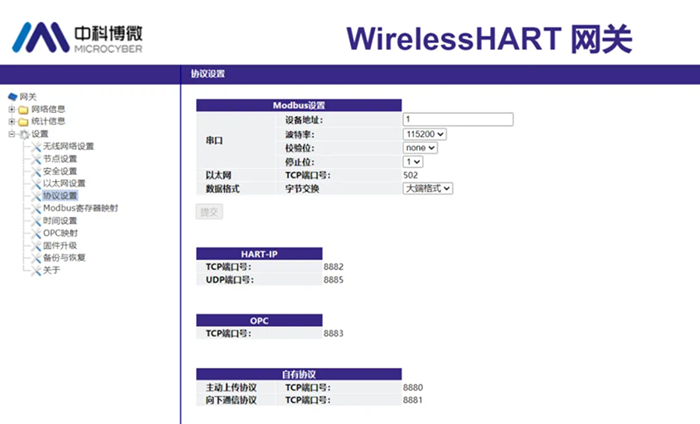

G1100网关协议接口

OPC通信功能

OPC（OLE for Process Control）是为过程控制专门设计的OLE技术，由一些技术占领先地位的自动化系统和硬件、软件公司与微软公司共同成立的OPC基金会来管理，OPC基金会负责OPC规范的制定和发布。OPC提出了一套统一的标准，采用典型的客户端/服务器模式，针对硬件设备的驱动程序由硬件厂商或专门的公司完成，提供具有统一OPC接口标准的服务器程序，用户只需要按照OPC标准编写客户端程序访问OPC服务器，即可实现与硬件设备的通信。

OPC DA（OPC Data Access），即OPC数据访问接口，定义了数据交换的规范，包括过程值、更新时间、数据品质等信息。G1100网关支持OPC DA通信协议，工业控制系统可以通过OPC接口读取现场设备的测量和诊断信息。

OPC服务器安装

安装OPC服务器的安装软件“WirelessHARTGatewayOPCSetup.exe”，软件可在随网关提供的资料中找到。双击安装软件，按照提示操作，安装完成后，OPC服务器将自动运行。

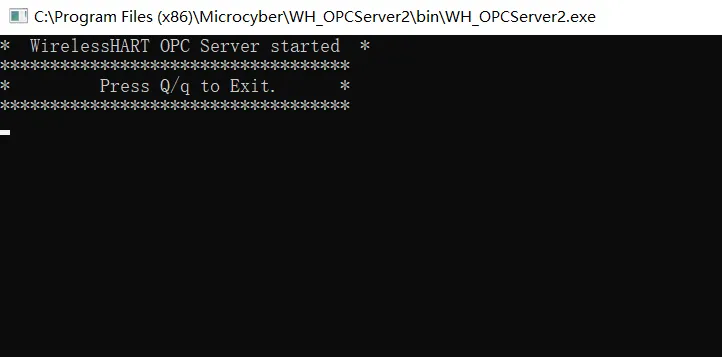

OPC服务器运行界面

OPC服务器设置

与网关建立通信，需要对服务器的配置文件进行设置。在安装目录下按照MicrocyberWH_OPCServer2conf路径找到“OPCconfig.ini”文件。

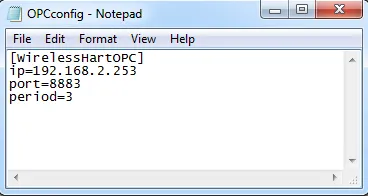

OPC服务器配置文件

●ip：设置成网关的ip地址，默认为192.168.2.253

●port：OPC Server对应的端口号，固定取值8883

OPC映射

OPC映射是配置OPC服务器可支持的无线现场设备数据点，以便于OPC客户端读取。在网关网页中选择“设置”→”OPC映射”，进入OPC映射界面。在设备标签下拉框中选择无线设备，在设备变量下拉框中选择支持的变量。

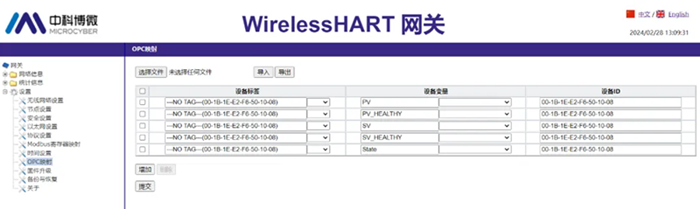

网关OPC映射界面

●设备标签：用来选定产生数据的无线现场设备

●设备变量：无线现场设备支持的

●变量设备ID：产生数据的无线现场设备的长地址

OPC客户端（主机系统）读取数据

通过OPC客户端，连接网关，实现网关数据的读取。

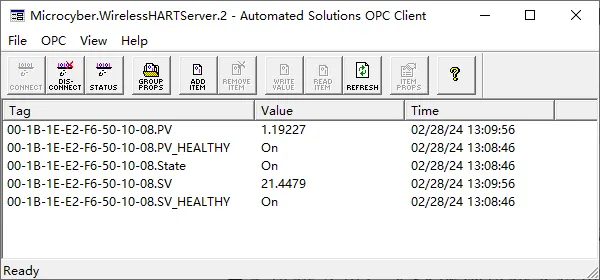

OPC客户端读取数据

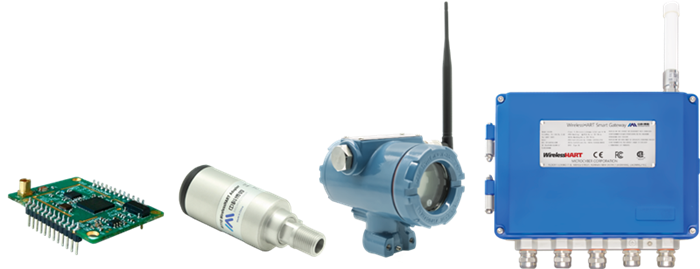

中科博微的WirelessHART系列产品

中科博微的智能无线产品采用专注于过程自动化的WirelessHART无线技术，具备自组网、自修复、低功耗、数据加密等特点，确保可靠的运行以及灵活和快速的安装。通过我们的无线模块、无线网关、无线适配器、无线温度变送器等产品可快速实现复杂工业现场的数据采集、过程监控、设备运维与诊断。中科博微的智能无线产品已成为国内终端客户的首选工业无线通信方案，国际知名企业也纷纷加入合作的行列中，已经在石油化工、电力、冶金、机械制造等领域得到广泛应用。

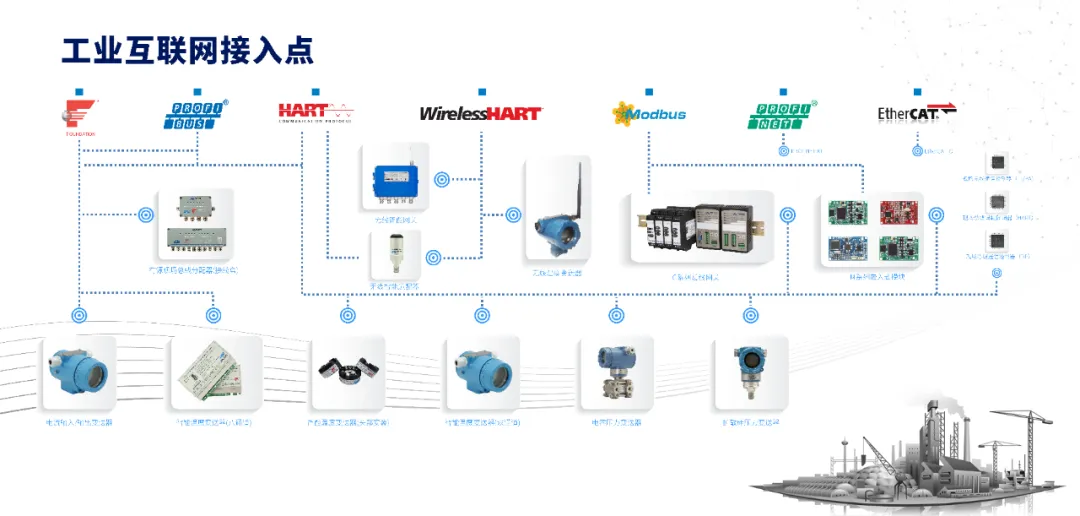

工业互联网接入点
