G1100 WirelessHART智能网关负责组建、管理和维护无线网络，不断优化网络，使网络中的设备可以高效、安全的工作。同时，G1100网关将网络中设备的数据无缝集成到主机系统或数据应用中，并提供相应的安全保障。

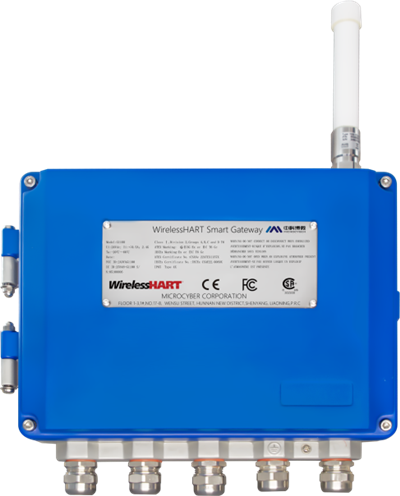

G1100 WirelessHART智能网关

G1100通过行业标准协议与主机系统连接，包括Modbus RTU/TCP、OPC和HART-IP。同时G1100网关还支持主动上传协议和向下通信协议，实现灵活的数据应用。

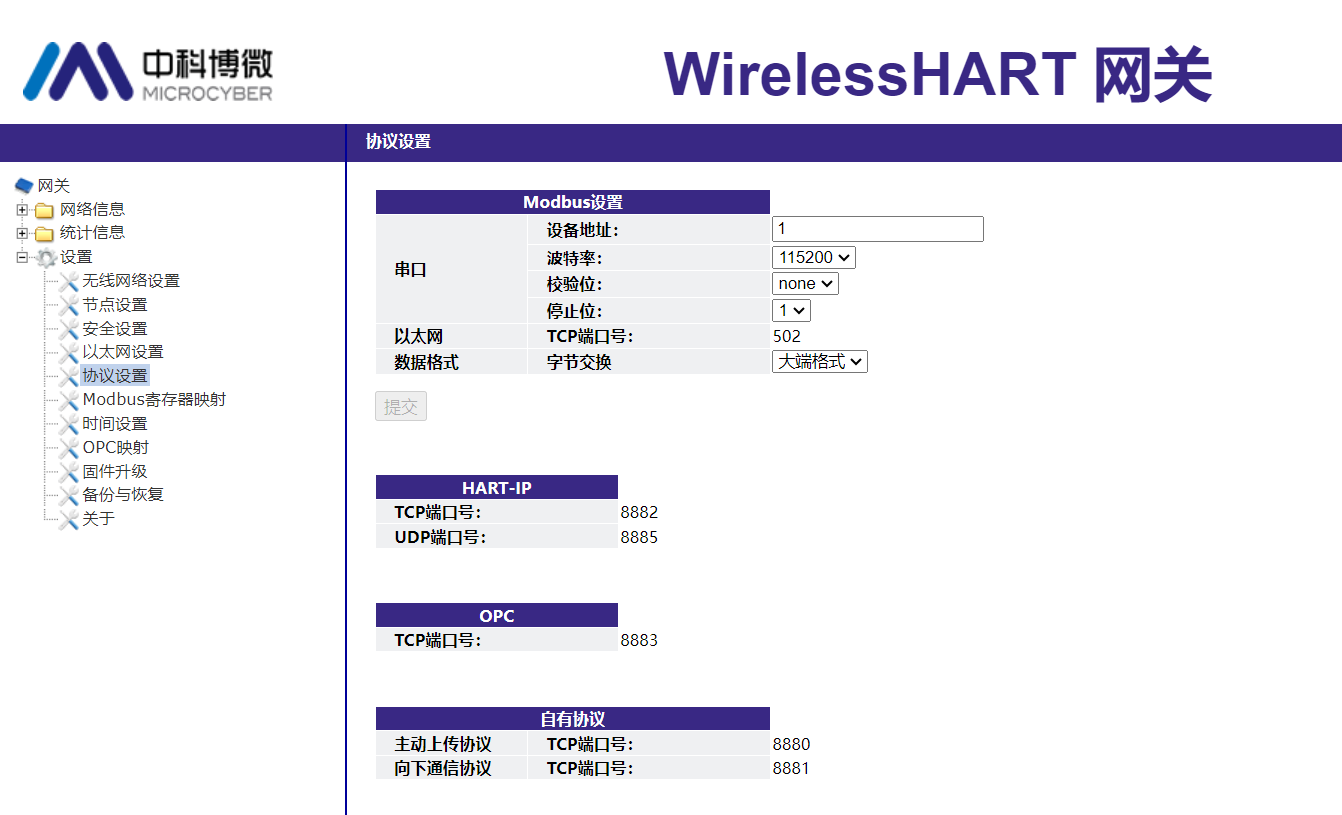

G1100网关协议接口

HART-IP通信

在数字化资产优化方面，HART通过提供两个同步通信通道（一个模拟和一个数字）正成为一种既定的选择。与此同时，WirelessHART成为过程应用的优质的无线协议，且已被加入新的HART-IP标准协议。HART-IP可以实现从现场设备到控制室的简单垂直数据集成。HART协议可以通过以太网、Wi-Fi或其他网络介质运行，而不会丢失现有网络提供的详细设备设置或诊断信息。除了提供对设备过程变量的访问之外，该协议还支持设备配置和高级诊断，因此，HART-IP将在过程工厂中发挥重要作用。

HART-IP的优势

G1100的HART-IP支持

HART-IP允许HART协议在以太网中传输，并提供有价值的HART数据。G1100网关支持的端口信息如下：

▄  HART-IP的TCP端口号：8882

▄  HART-IP的UDP端口号：8885

HART-IP客户端

使用FCG基金会发布的HART-IP客户端软件，与G1100网关建立通信。设置通信参数，输入网关的ip地址，通信类型及端口号，建立连接。

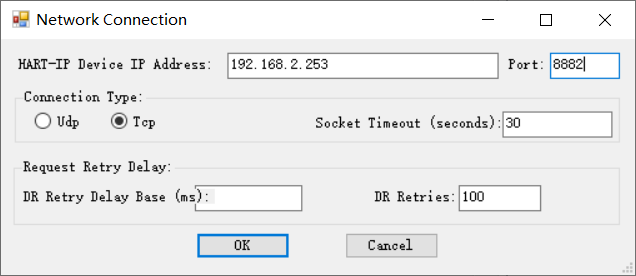

通信参数设置

成功建立连接后，通过命令窗口与网关通信。发送命令0读取网关的信息。

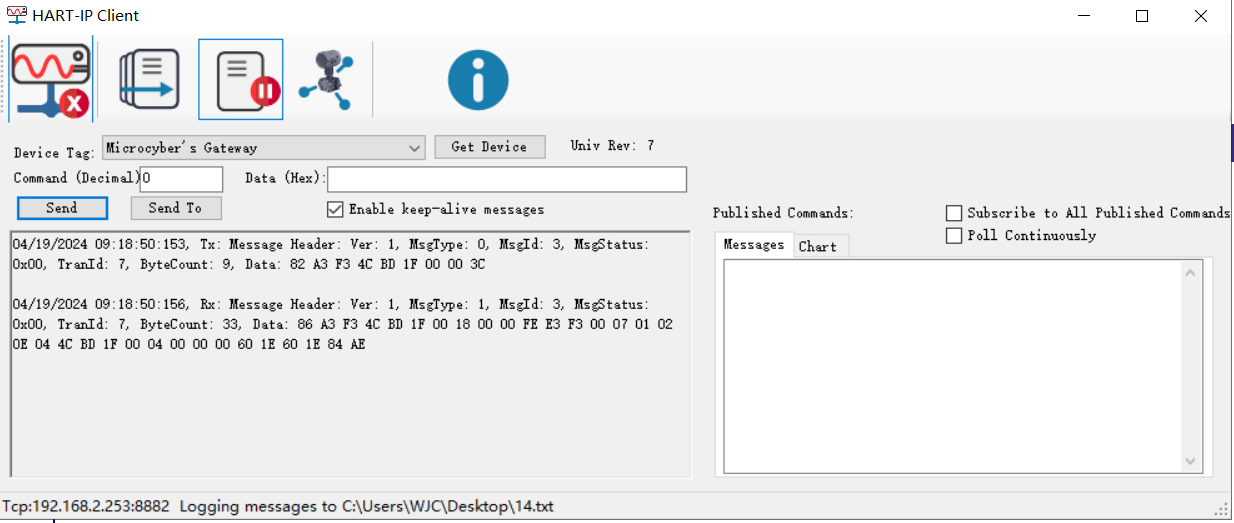

与G1100网关通信

通过Device Tag下拉框，选择与现场设备通信。发送命令0读取现场设备的信息。

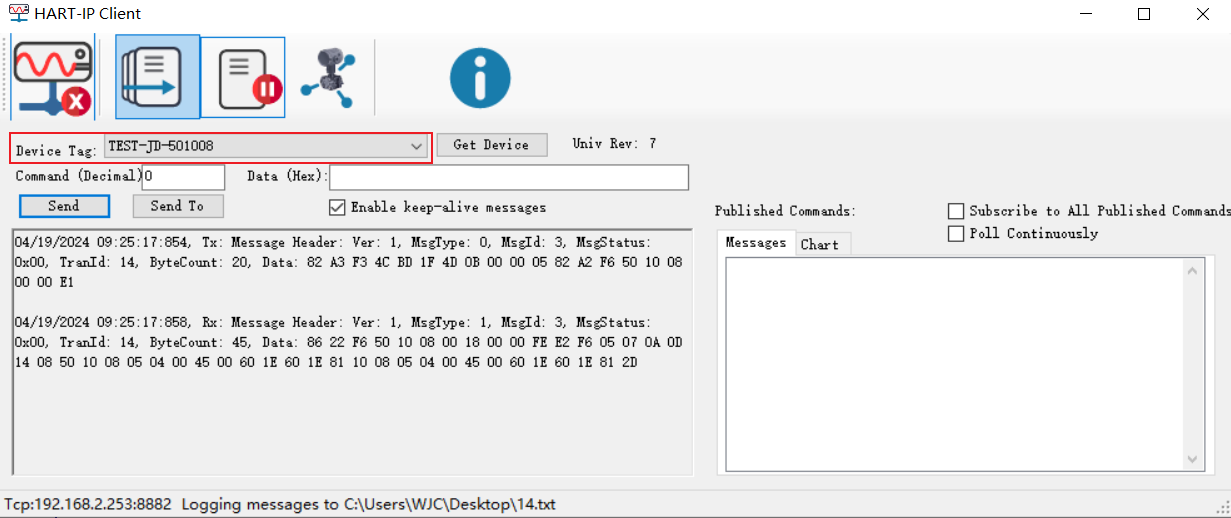

与现场设备通信

自有协议

G1100网关支持主动上传协议和向下通信协议，用于满足用户的自定义功能。主动上传协议将现场设备的Burst信息通过网关的TCP接口传入客户端，实现自定义功能的主动获取。向下通信协议支持客户端通过网关的TCP接口向现场设备发送读写命令，实现对现场设备的灵活访问。

G1100网关支持的端口信息如下：

▄ 主动上传协议的TCP端口号：8880

▄ 向下通信协议的TCP端口号：8881

TCP/UDP客户端

使用以太网调试助手，建立与网关主动上传协议的连接。周期接收网关转出的现场设备的Burst信息，数据格式请参考G1100网关的使用手册。

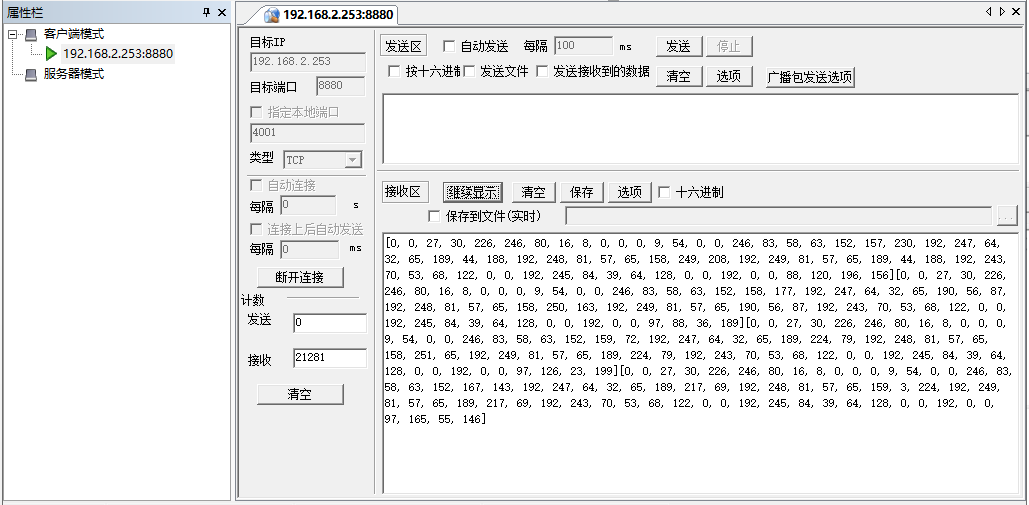

主动上传接收设备信息

建立与网关向下通信协议的连接。客户端读取现场设备信息，并收到设备的回复，数据格式请参考G1100网关的使用手册。

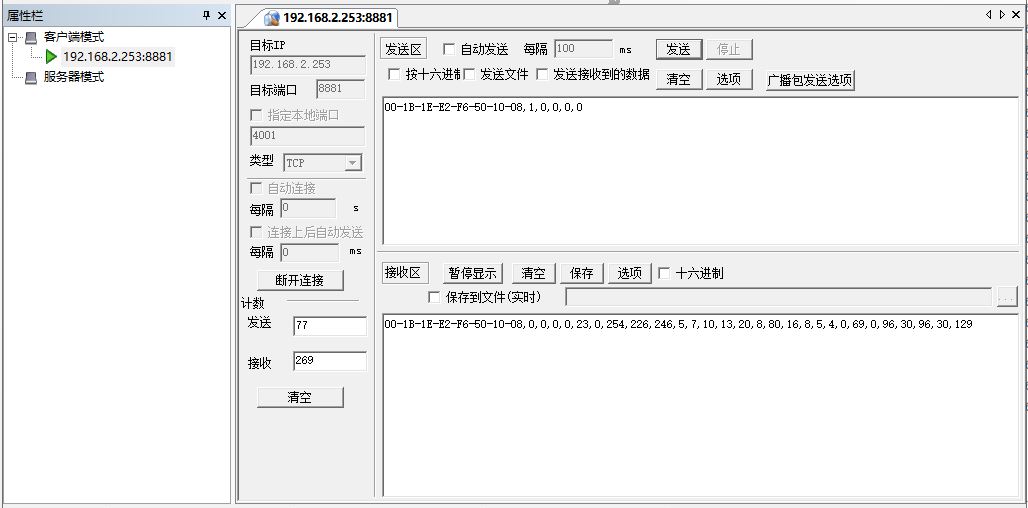

向下通信读取设备信息

中科博微的WirelessHART系列产品

中科博微的智能无线产品采用专注于过程自动化的WirelessHART无线技术，具备自组网、自修复、低功耗、数据加密等特点，确保可靠的运行以及灵活和快速的安装。通过我们的无线模块、无线网关、无线适配器、无线温度变送器等产品可快速实现复杂工业现场的数据采集、过程监控、设备运维与诊断。中科博微的智能无线产品已成为国内终端客户的首选工业无线通信方案，国际知名企业也纷纷加入合作的行列中，已经在石油化工、电力、冶金、机械制造等领域得到广泛应用。
