MC0313模块的配置及使用（三）

2024-06-28

本文接续《MC0313模块的配置及使用（一）》和《MC0313模块的配置及使用（二）》

MC0313设备上线测试

Ø 步骤1:按照总线接法将MC0313 Modbus转FF嵌入式核心模块接到FF系统中，第一次上电前需将S/E、WP及RST拨码开关打到ON，恢复出厂值，上电5秒后，分别将S/E、WP、RST的拨码开关分别拨到OFF状态。

Ø 步骤2:打开Modbus slave软件，新建工程模拟用户数据。

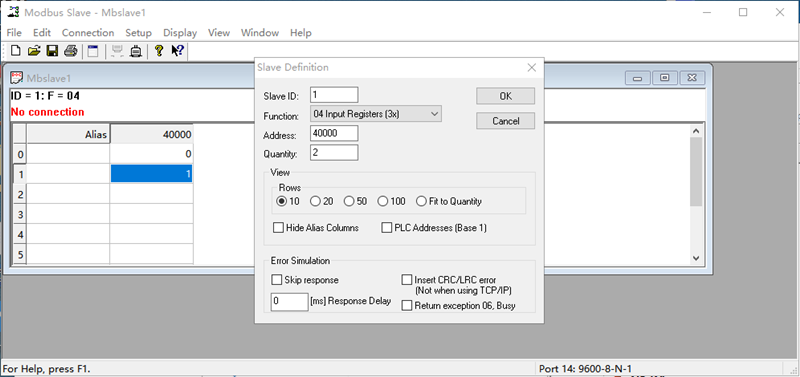

Modbus_slave用户数据模拟

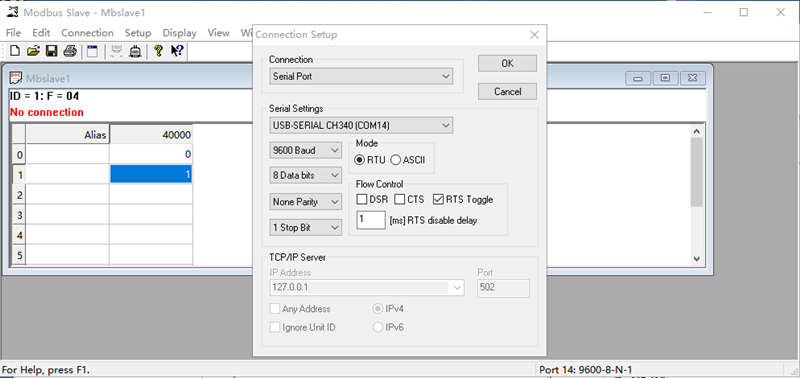

Modbus_slave通信参数配置

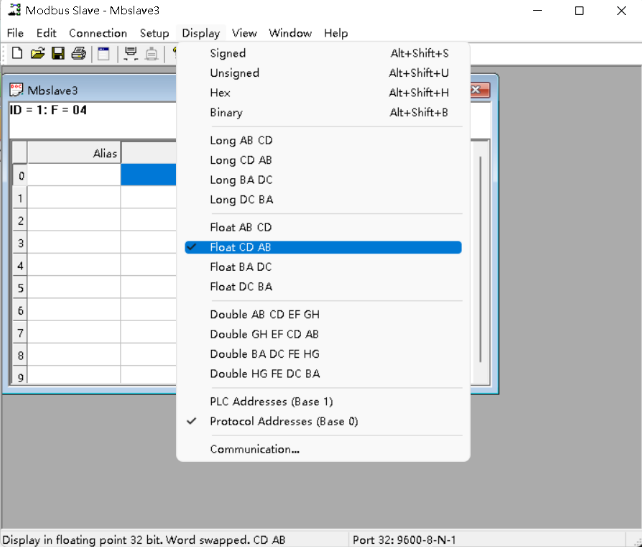

Modbus_slave通信参数数据类型配置

Ø 步骤3：打开NI-FBUS Configurator，将MC0313通过MC系列测试底板接入FF系统中，串口连接Modbus_slave，可见MC0313在NI中上线。

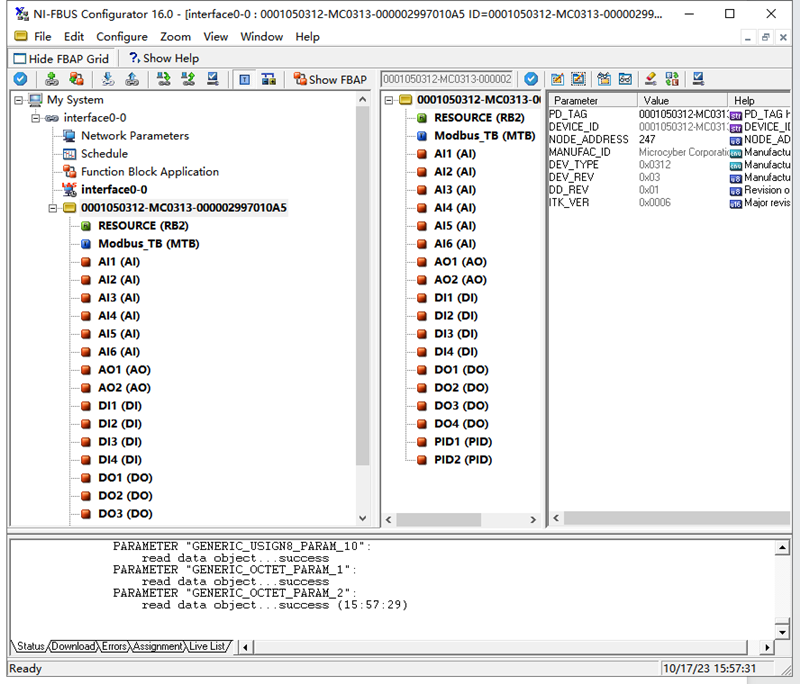

MC0313在NI中上线

Ø 步骤4：双击RB2资源块，点击Auto，将资源块模态切换至Auto。

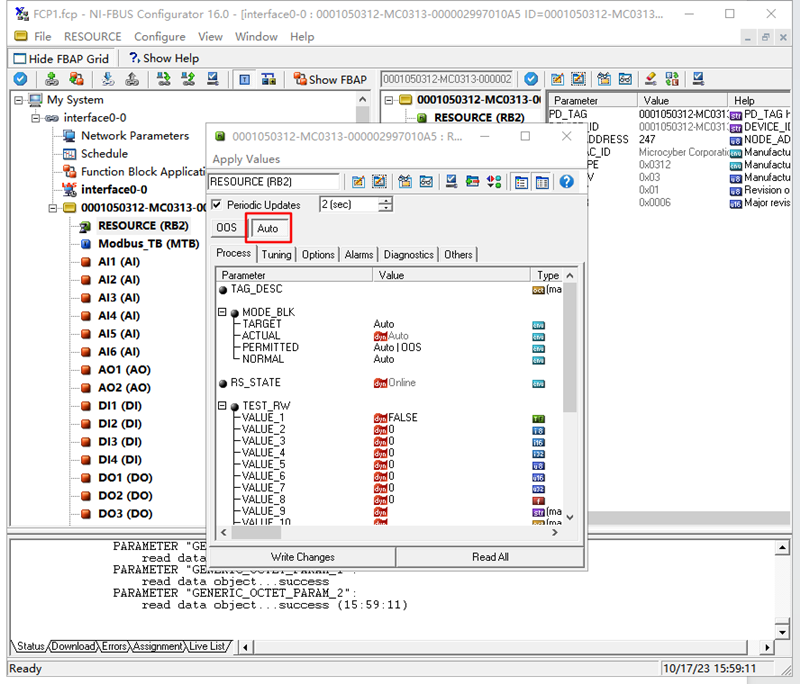

切换资源块模态为Auto

Ø 步骤5：关闭资源块，双击打开MTB转换块，点击Auto，将变换块模态切换至Auto。

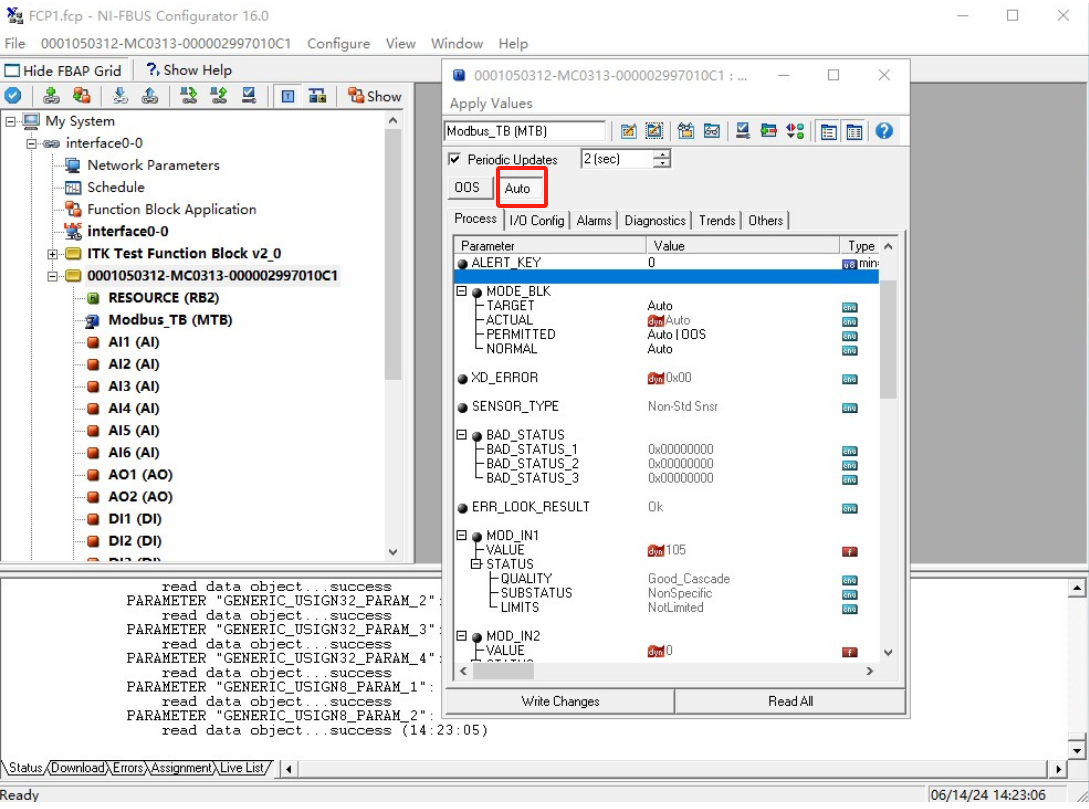

切换变换块模态为Auto

Ø 步骤6：观察参数MOD_IN1是否时时读取Modbus_slave软件中输入的数据。

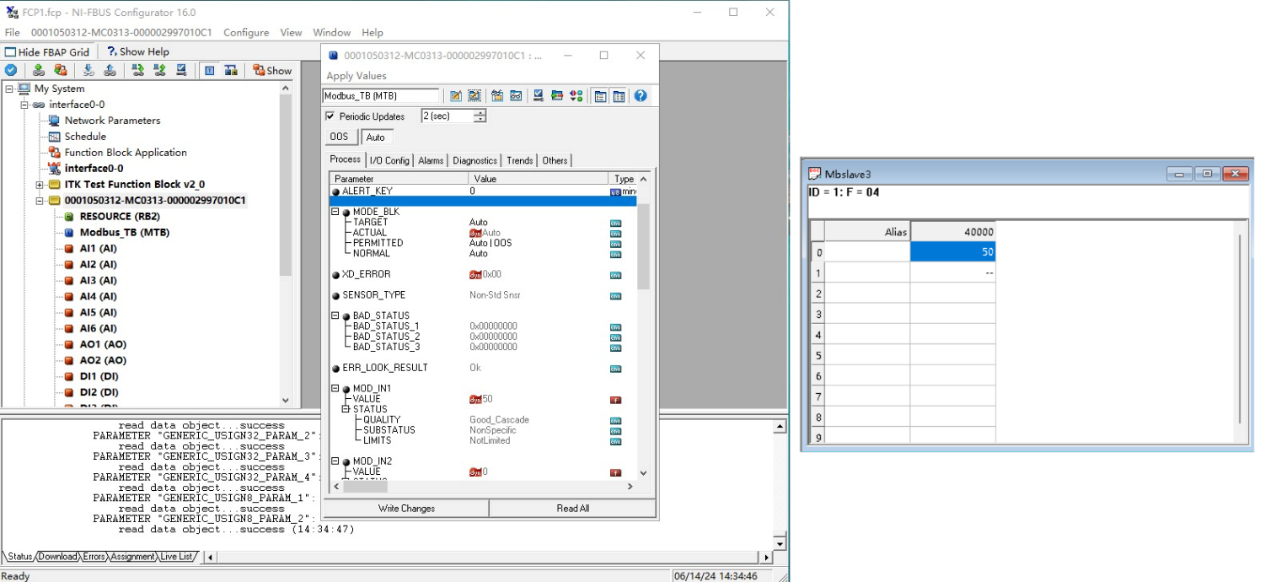

MC0313读取模拟数据：50

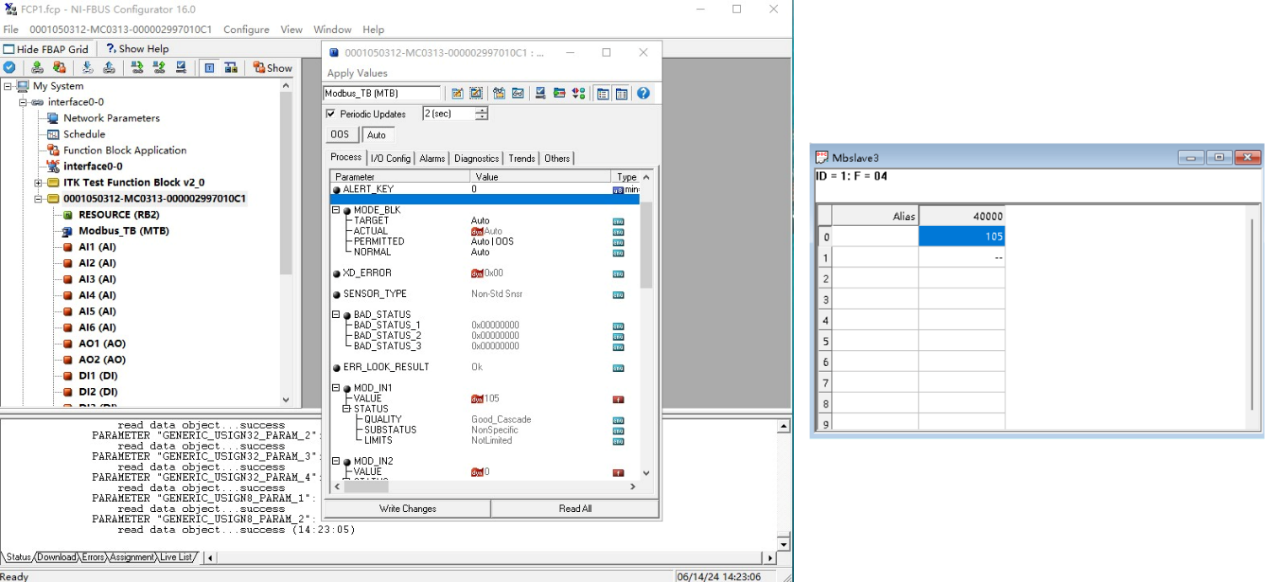

MC0313读取模拟数据：105

MC0313的配置及使用就介绍到这里，大家有兴趣可以联系我们。

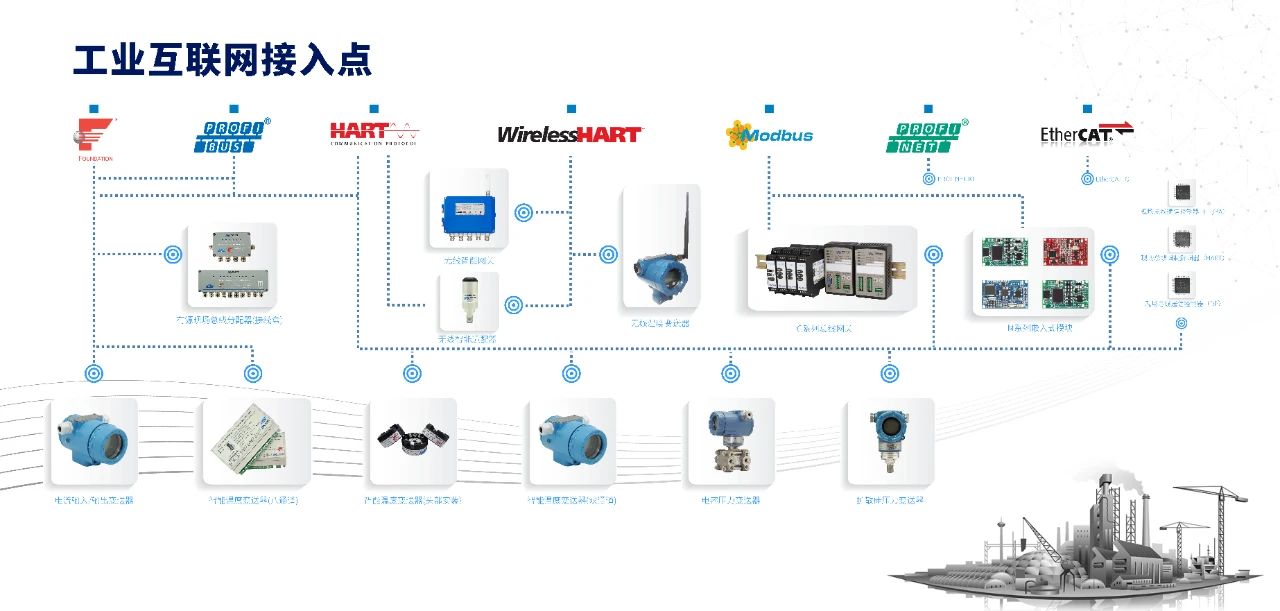

工业互联网接入点
