APC3概述

APC3是一款用于PROFIBUS DP智能从站开发的ASICs芯片，支持PROFIBUS DP标准中的DPV0部分。

APC3功能概述

APC3采用44-pin PQFP封装，具体如下：

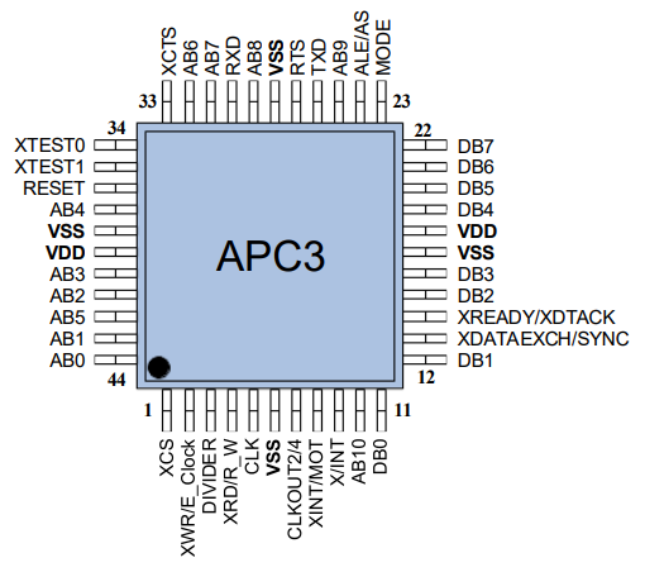

APC3引脚出线定义

APC3如何替代VPC3

APC3在替换VPC3的时候需要在软件修改如下：

（1）宏定义修改

 APC3使用2K模式，RAM空间=1.5K 与RAM空间对应的宏定义为

#define ASIC_RAM_LENGTH         0x600

（2）内存检测配置

内存检测时需要跳过地址0x22、0x34、0x36、0x38、0x3E，即不需要对这些地址做先写入、后读取的对比操作。

（3）其他参数配置 需要根据实际通信情况修改的参数

 #define DIN_BUFSIZE       ((uint8_t)0xA0)

#define DOUT_BUFSIZE    ((uint8_t)0xA0)

#define PRM_BUFSIZE      ((uint8_t)0x30)

#define DIAG_BUFSIZE     ((uint8_t)0x0D)

#define CFG_BUFSIZE       ((uint8_t)0x20)

#define SSA_BUFSIZE       ((uint8_t)0x00)

基于APC3开发的嵌入式模块

Modbus转DP嵌入式模块是一种可以实现从Modbus协议到PROFIBUS DP协议转换的设备，将模块嵌入到具有Modbus RTU通信能力的设备上，可以快速将Modbus设备转换为PROFIBUS DP协议从站设备。

 · Modbus转DP嵌入式模块特点

· Modbus转DP嵌入式模块应用示意图

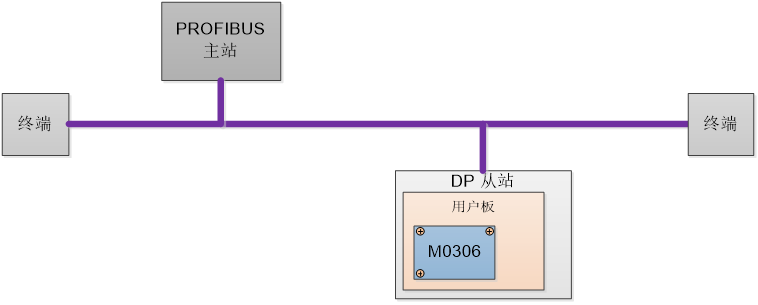

模块应用示意图

· Modbus转DP嵌入式模块工作原理

Modbus转DP嵌入式模块支持与Modbus RTU用户板进行连接，将用户的Modbus RTU设备转换为PROFIBUS DP从站设备，可以完成Modbus与PROFIBUS间的通信协议转换，实现用户板Modbus输入输出数据与PROFIBUS主站控制系统输入输出数据间的映射与透明传输。

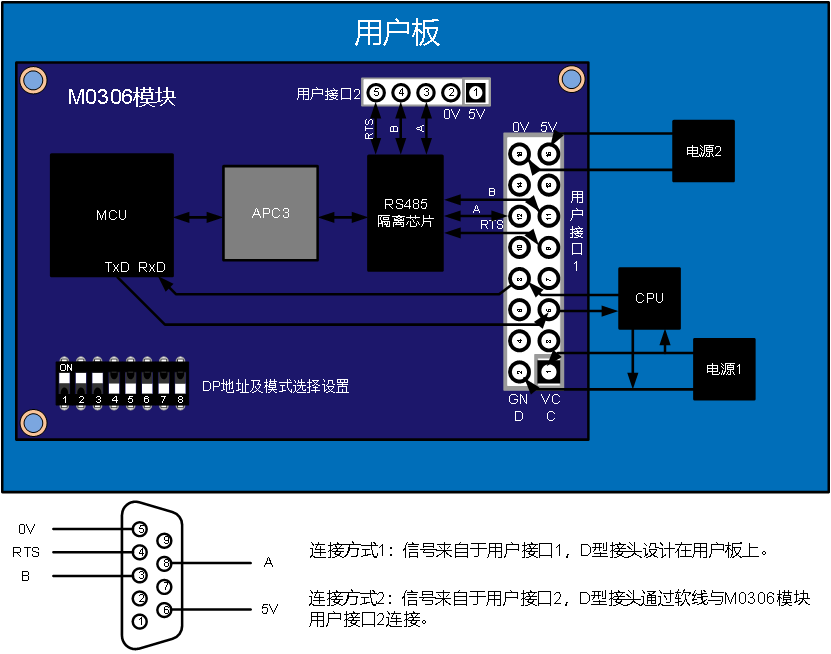

模块系统连接图

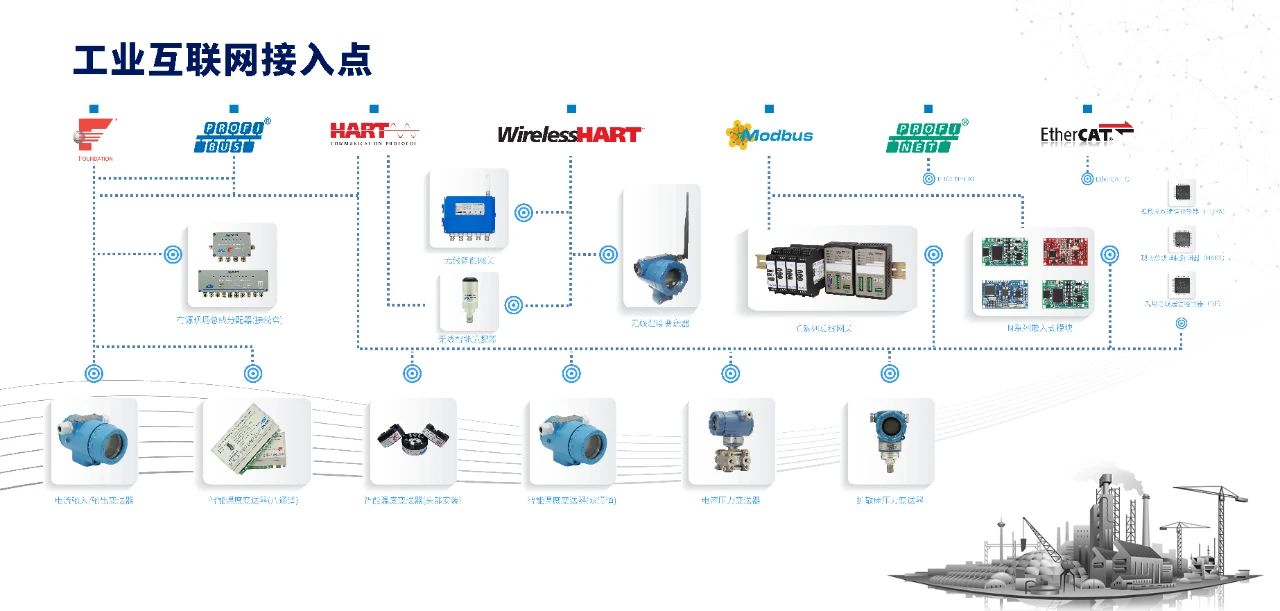

工业互联网接入点
