引言

在过程工业现场，存在大量采用Modbus RTU通信的电动执行机构。它们通过Modbus寄存器接收开度设定、启停命令，并反馈阀位、扭矩等状态信息，控制逻辑成熟可靠。然而，当需要接入以HART为主流协议的控制系统时，这些Modbus执行器就面临“语言不通”的困境——无法直接与HART主站通信。M0310-ACT的出现，提供了一条便捷的路径：将Modbus执行器“包装”成HART执行器，让HART主站感觉自己在直接控制一台原生HART设备，而实际上所有控制命令都通过Modbus转交给执行器执行。具体而言：

从HART主站视角：M0310-ACT是一台符合HART 7.9标准的智能执行器，可通过HART命令设定阀门开度、触发紧急制动、读取状态数据。

从执行器视角：M0310-ACT是一个Modbus主站，它解析HART命令后，通过Modbus写操作将控制指令写入执行器主控板的寄存器；同时循环读取执行器的状态寄存器，更新HART变量。

本文将以“如何把Modbus执行器变成HART执行器”为主线，系统阐述M0310-ACT的产品特性、集成方法、配置要点和典型应用，为执行器厂商提供切实可行的实施方案。

1.产品速览｜M0310-ACT，执行器专属协议桥梁

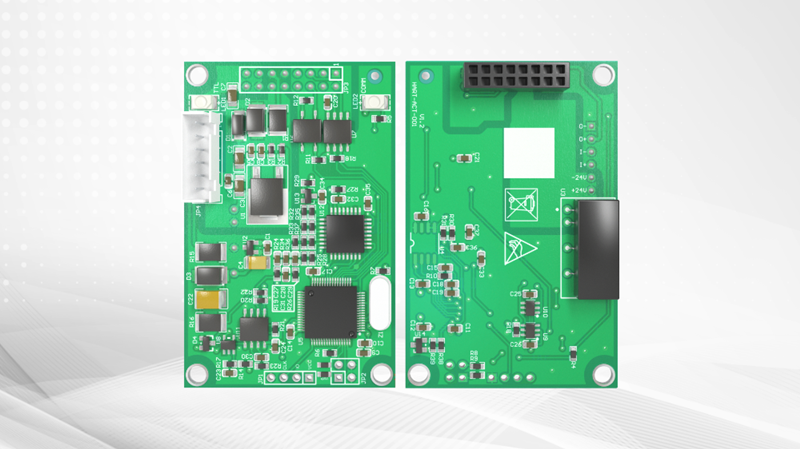

M0310-ACT是中科博微M系列嵌入式模块，专为电动执行机构HART通信定制，核心定位就是搭建Modbus执行器与HART主站之间的双向翻译桥梁，模块化设计，易集成、易部署。

• 输入侧：标准Modbus RTU接口，直连执行机构主控板，适配原有设备通信逻辑。

• 输出侧：合规HART 7.9从站接口，对接HART主站、控制系统或AMS设备管理系统。

• 核心功能：双向协议翻译，HART指令转Modbus寄存器操作，Modbus状态数据转HART标准变量，无需额外开发协议栈。

2.技术优势｜四大亮点，适配工业现场

2.1 双通道专属设计，执行器专用优化

模块针对电动执行器运行特性，量身打造独立双通道，分工清晰、运行稳定，彻底避免控制与监测信号混淆：

2.2  全场景协议兼容，适配主流设备

• HART协议：严格符合HART 7.9标准，支持6个设备变量，4个可映射为PV/SV/TV/QV动态变量，适配各类HART主站与管理系统。

• Modbus协议：作为Modbus主站支持RTU模式，波特率、校验方式、停止位均可灵活配置；兼容01H/02H/03H/04H/05H/10H全功能码，覆盖绝大多数执行器通信需求。

2.3 灵活参数配置，适配不同执行器

模块搭载专属配置界面，可根据现场执行器类型自定义参数，适配性拉满：

• 支持开关型、位置控制型两类执行器自由切换；

• 自定义控制寄存器地址、各类指令对应写入数值；

• 灵活设定上电设定值来源，适配不同启停逻辑需求。

2.4 工业级硬件性能，严苛环境稳运行

• 宽压供电：24V±10% DC，适配现场波动电源，供电更稳定；

• 电气隔离：Modbus与HART接口500VAC隔离，阻断地环流干扰，防雷抗干扰；

• 宽温适配：-40℃～85℃工作温度，应对高温、严寒等恶劣工业环境；

• 快速启动：上电启动≤5秒，满足工业控制实时性要求，响应无延迟。

3.工程实操｜集成+配置，落地技巧全梳理

3.1 硬件集成：极简接线，快速部署

• 提供TTL电平Modbus RTU从站接口（3.3V/5V可选），直连执行器主控板；

• 输入寄存器映射开度、扭矩等只读状态参数，保持原有监测逻辑；

• 保持寄存器预留目标开度、指令控制等可写参数，适配控制需求。

3.2 参数配置：核心步骤，避坑指南

3.2.1前期准备

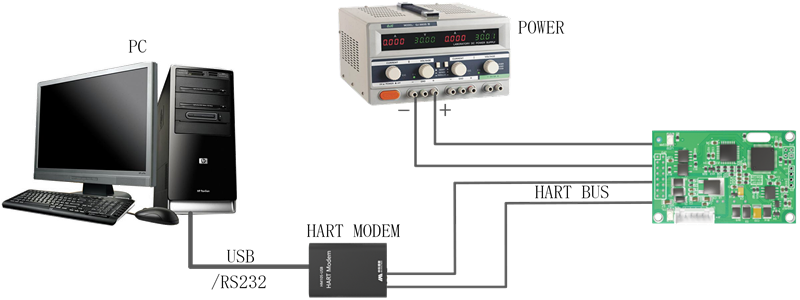

通过HART手操器或PC+HART调制解调器接入回路，确认模块正常供电、联网，处于待配置状态。

3.2.2核心配置项

• Modbus参数：波特率、数据位、校验方式需与执行器完全一致，确保通信通畅；

• HART参数：默认短地址0，可根据现场组网需求调整；

• 数据映射：将Modbus寄存器对应至设备变量，再分配至动态变量，注意数据类型与字节顺序，可通过数值比对验证映射准确性；

• 执行器指令：配置控制寄存器地址，设定开、关、停、紧急制动对应指令值。

3.2.3高级配置技巧

• 可配置设备状态寄存器，将设备故障、异常状态映射至HART诊断信息，实现提前预警；

• PV量程支持远程修改，可从Modbus寄存器读取，适配现场工况动态调整需求。

4.典型场景｜两大落地案例，直接复用

场景一：执行器厂商产品快速升级

痛点：厂商现有Modbus RTU执行器产品线，客户要求升级HART版本，接入AMS管理系统，重新研发成本高、周期长。

解决方案：原有主控板预留模块安装位，配备隔离电源，将状态参数映射至设备变量，控制指令通过专属通道配置，无需改动核心硬件，短周期推出HART合规产品。

场景二：工厂存量资产数字化改造

痛点：化工厂、石化厂存量大批Modbus执行器，需接入新建HART控制系统，整体更换成本过高、停产损失大。

解决方案：开发外挂式HART通信盒，内置M0310-ACT模块与隔离电源，直接对接执行器Modbus接口，完成配置即可上线，不停产、不改线，低成本实现存量设备升级。

5.结语｜低成本破局，助力工业数字化

M0310-ACT嵌入式模块，为电动执行器厂商打通了快速实现HART集成的捷径，凭借双通道优化设计、完整协议栈、工业级硬件性能，无需复杂开发，就能将普通Modbus执行器无缝转化为标准HART智能设备。

无论是新产品快速迭代上市，还是工厂存量资产改造升级，都能大幅缩短周期、降低成本，完美契合过程工业设备数字化、网络化转型需求。

未来，随着工业数字化深入推进，这款模块将持续发挥协议桥梁价值，助力厂商抢占市场，帮助终端用户盘活存量资产，创造实实在在的工业价值。
