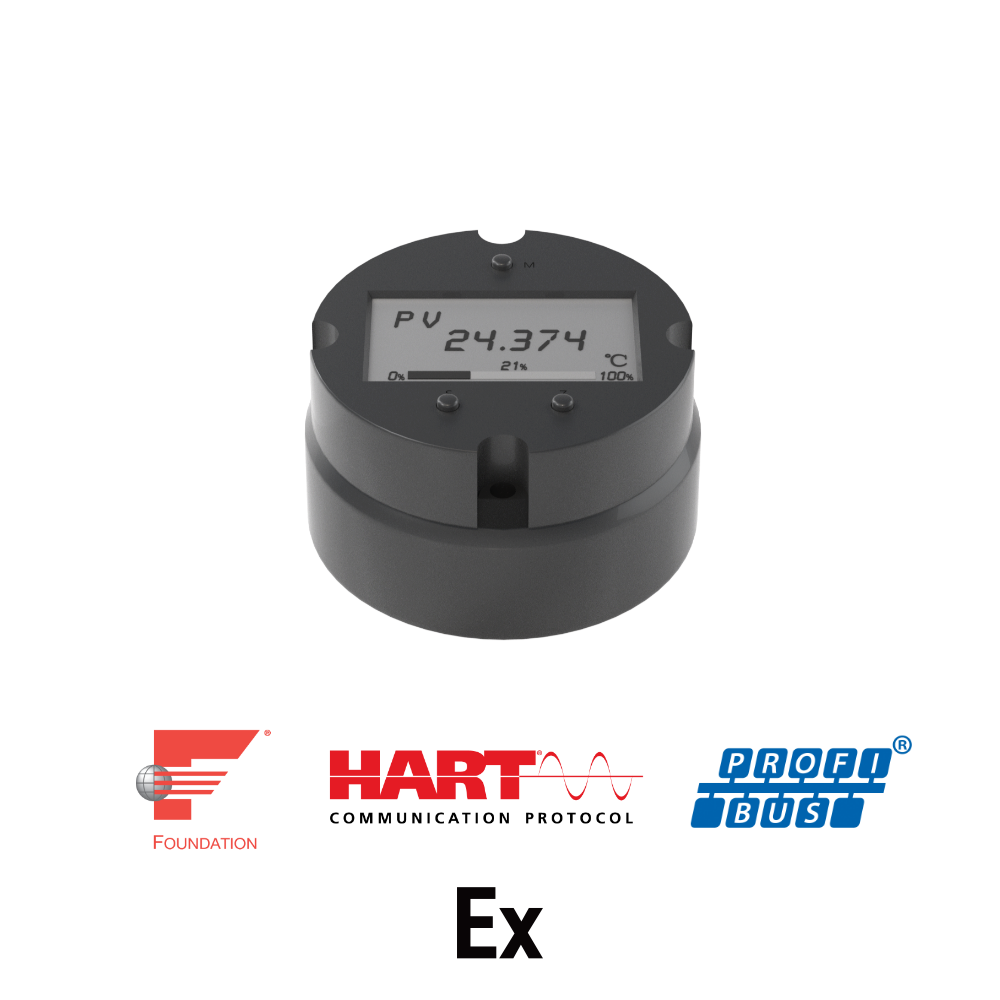

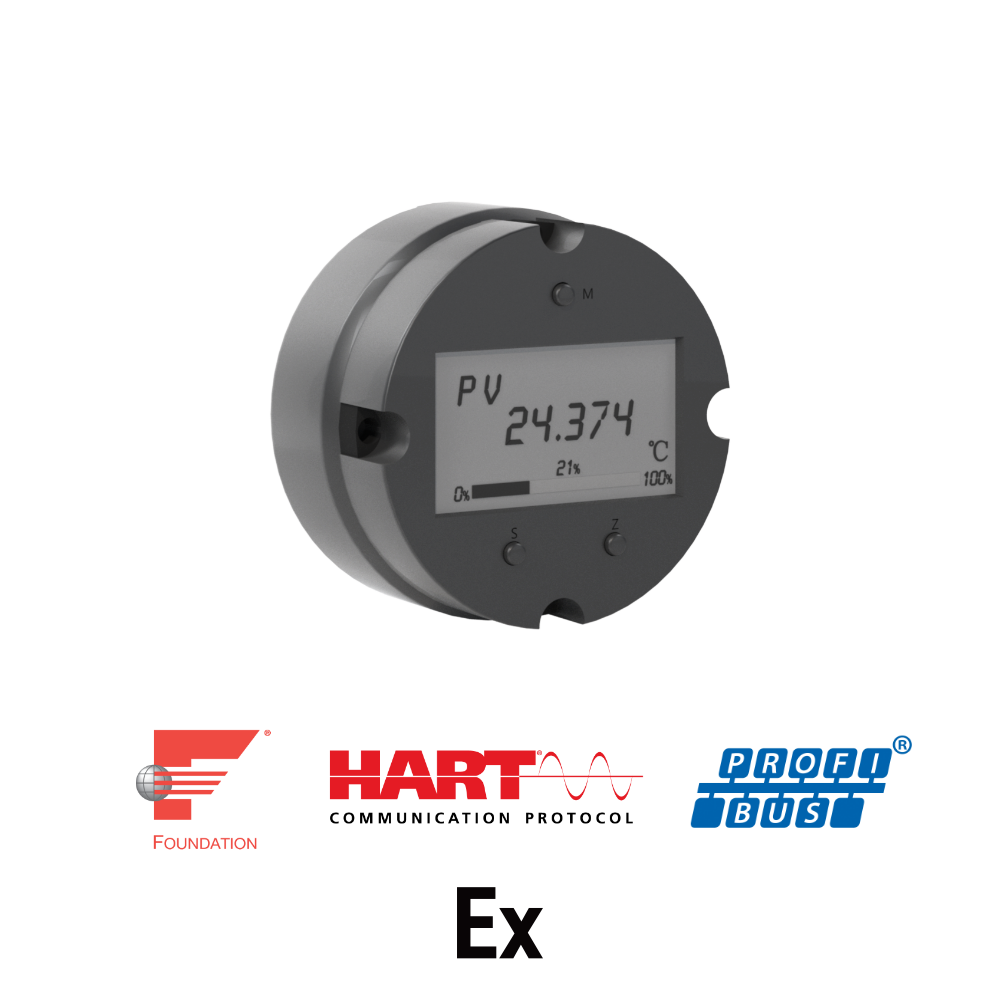

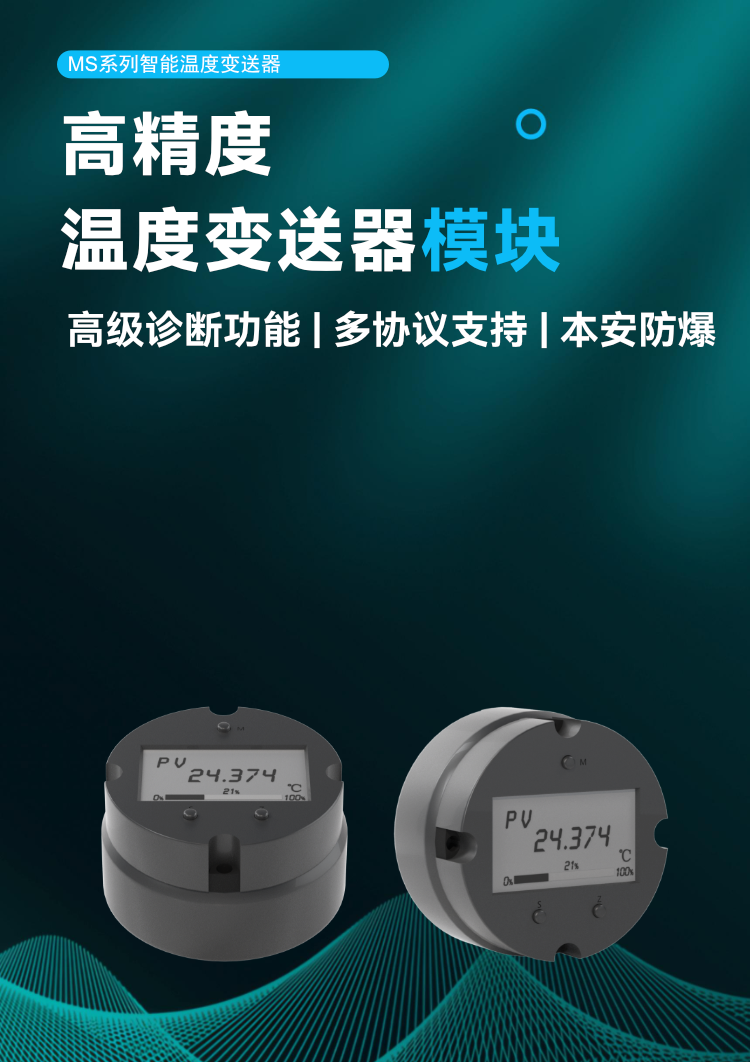

MS系列智能温度变送器
MS系列智能温度变送器是一款双通道温度变送器模块，支持 LCD 液晶显示及按键参数配置，用户可直接适配表壳组成整机。具有高可靠性、高长期稳定性、高测量精度、低温漂等特点，配备高级诊断、传感器冗余热备份等功能可以满足关键工艺段的测量要求，是过程控制中不可缺少的现场测温设备。可适用于多种热电阻(RTD)、热电偶(TC)、电阻(Ω)及电压(mV)传感器测量，支持 4-20mA+HART、FF、PA 等多种通信协议。产品通过防爆认证，广泛应用于石油、化工、电力、冶金等流程行业。
MS系列智能温度变送器特点：

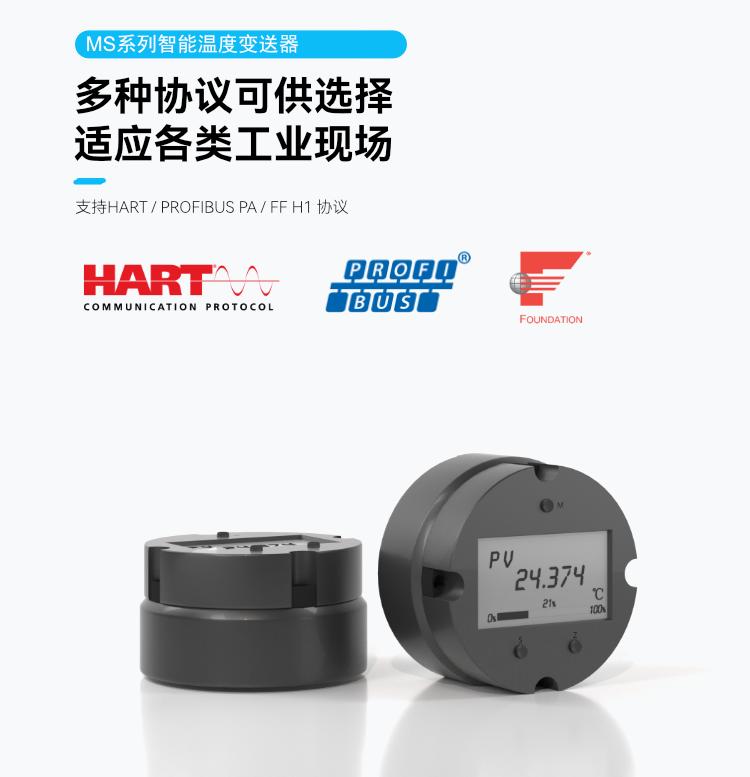

1. 通过本安防爆认证，支持 HART、FF、PA 通信协议
2. 双通道，支持多种热电阻、热电偶传感器
3. 支持传感器冗余热备份，在主传感器故障的情况下，输出自动切换到备份传感器
4. 热电阻支持 2、3、4 线制接线方式
5. 热电偶冷端补偿精度可达 ±0.15℃ (外接 Pt100）
6. 高精度（Pt100：±0.1℃）、低温漂（Pt100：±0.003℃/℃）
7. 提供 EDD/GSD/FDI/DTM 设备描述文件，适配多种 DCS 系统
产品描述
MS系列智能温度变送器：采用现场总线技术，是新一代智能温度模块，它可以配合多种热电阻（RTD）、热电偶（TC）、电阻（Ω）及电压（mV）信号的传感器，具有精度高，量程范围宽的特点，有利于短期内推出高精度的HART、FF、PA 温度变送器产品。
智能温度变送器外形尺寸图：
尺寸图（单位：mm）

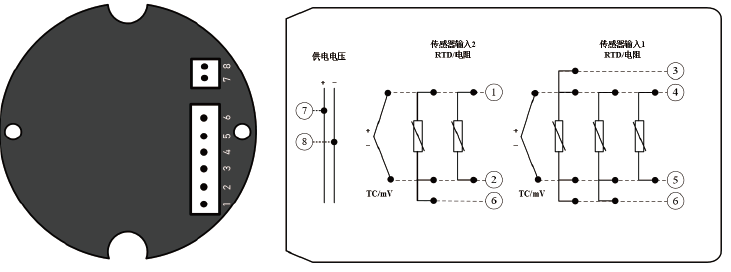

智能温度变送器接线图：
温度套卡在出厂前已经完成所支持传感器类型的校准工作，用户将传感器正确连接到温度套卡后，只需简单的配置后就可以正常工作。
用户可以通过中科博微公司提供的HART组态软件进行配置和组态，同时提供支持475手操器格式的DD文件，方便用户通过475手操器进行配置和组态温度套卡。如果是在本地操作的情况下，也可以通过温度套卡上配备的三颗按键进行丰富的调校功能，例如可配置和组态传感器类型、接线方式、上下量程和单位等信息。
温度套卡液晶表头采用白色背光的点阵液晶屏，可以直观的显示当前温度值及量程的百分比，并且能够实现90°/180°/360°范围内旋转，为用户任意角度观察提供了方便。
MS智能温度变送器热电阻技术指标：
RTD常温精度指标（25℃）
信号类型 | 传感器量程范围（℃） | 精度（25℃） | 温漂（每摄氏度） |
电阻信号 | （0~500）Ω | ±0.04Ω | ±0.001Ω |
（0~4000）Ω | ±0.35Ω | ±0.015Ω | |
Pt100 | (-200 ～ 850）℃ | ±0.15℃ | ±0.003℃ |
Pt200 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
Pt500 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
Pt1000 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
Cu50 | (-50 ～ 150）℃ | ±0.15℃ | ±0.005℃ |
Cu100 | （-50 ～ 150）℃ | ±0.10℃ | ±0.003℃ |
MS智能温度变送器热电偶技术指标：
热电偶常温精度指标（25℃）
信号类型 | 传感器量程范围（℃） | 精 度（25℃） | 温漂（每摄氏度） |
毫伏 | -100mV ~ +100mV | ±0.025mV | ±0.001 mV |
B | 500 ℃~ 1810℃ | ±0.77℃ | ±0.050℃ |
E | -200 ℃~ 1000℃ | ±0.20℃ | ±0.025℃ |
J | -190 ℃~ 1200℃ | ±0.35℃ | ±0.01℃ |
K | -200℃ ~ 1372℃ | ±0.40℃ | ±0.025℃ |
N | -190℃ ~ 1300℃ | ±0.50℃ | ±0.015℃ |
R | 0℃ ~ 1768℃ | ±0.75℃ | ±0.023℃ |
S | 0 ℃~ 1768℃ | ±0.70℃ | ±0.023℃ |
T | -200℃ ~ 400℃ | ±0.35℃ | ±0.015℃ |
MS智能温度变送器详细数据一览：
输入信号 | Pt100、Pt1000、Pt200、Pt500、Cu50、Cu100、0～500Ω、0～4000Ω; B E J K N R S T 热电偶、-100mV～100mV | ||
RTD接线方式 | 2、3、4线制 | ||
电源 | FF/PA | (9～32)VDC | |
HART | (11.5～45)VDC | ||
总线协议 | (4～20)mA+HART、FF、PA | ||
通道数 | 双通道 | ||
绝缘强度 | 1000VAC | ||
显示 | LCD液晶显示或无显示（可选） | ||
温度范围 | 变送器本体工作温度： (-40～85) ℃ （无显示） (-20～70) ℃ （有显示） | ||
湿度范围 | (5～95)%RH | ||
存储温度 | -40 ～ 85℃ | ||
启动时间 | ≤5秒（HART） ≤8秒（FF、PA） | ||
更新时间 | 0.8 ～ 1.3s 取决于传感器的类型与接线方式 | ||
阻尼调整 | 时间常数0～32秒 | ||
冷端温度 | ±0.5℃ | ||
报警信号 （仅HART） | 报警输出可设定 3.5…23 mA 上限/下限电流 20.8mA / 3.7mA | ||
电流精度 （仅HART） | 0.03% | ||
电压影响 | ±0.005%/V | ||
本安等级 | Ex ia IIC T4 Ga | ||
