产品描述

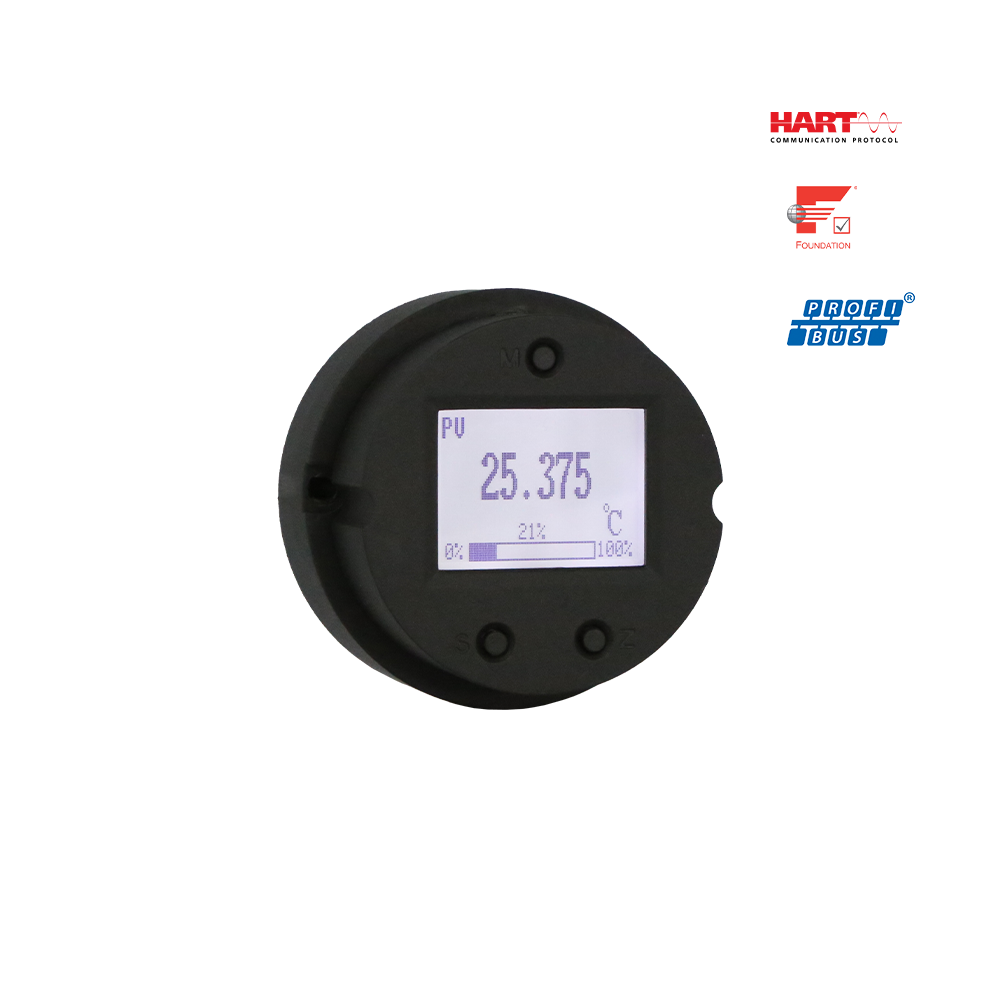

MS 系列温度变送器套卡.jpg

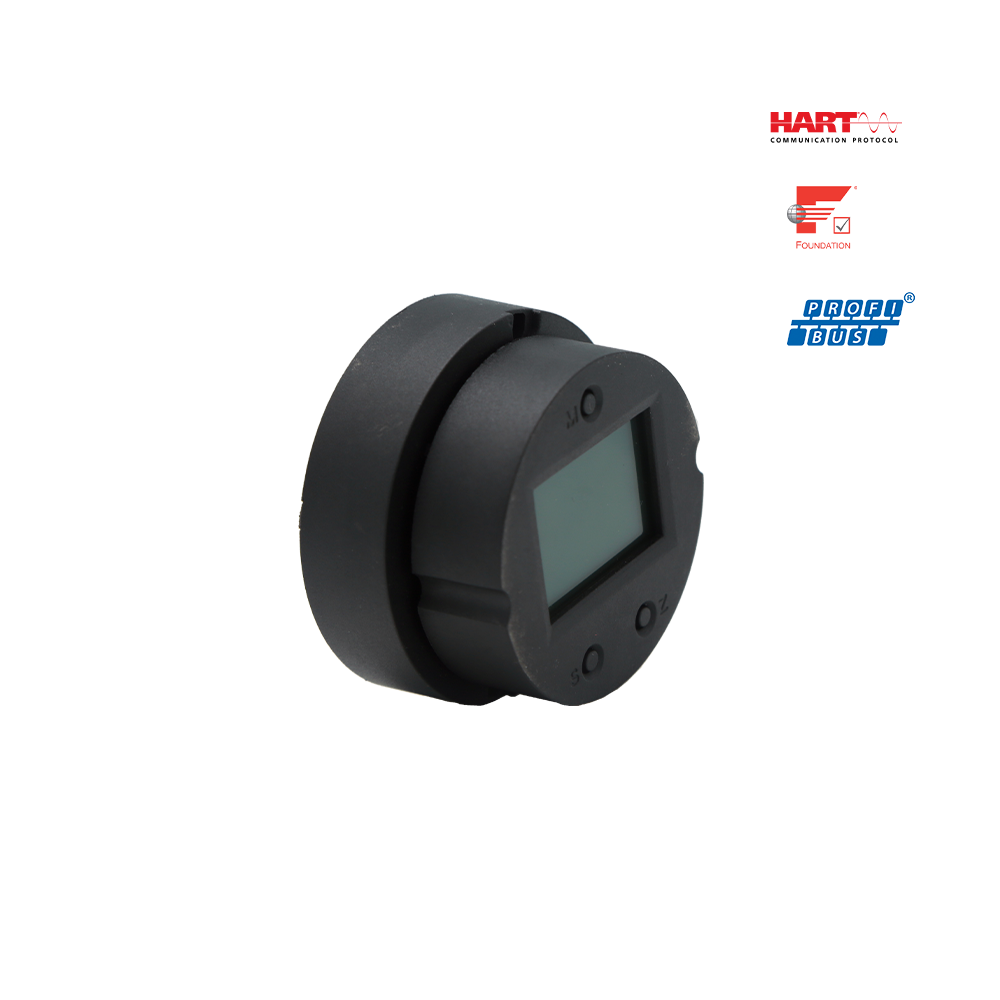

MS 系列温度变送器套卡：温度套卡采用现场总线技术，是新一代智能温度模块，它可以配合多种热电阻（RTD）、热电偶（TC）、电阻（Ω）及电压（mV）信号的传感器，具有精度高，量程范围宽的特点，有利于短期内推出高精度的 HART、FF、PA 温度变送器产品。


温度变送器套卡外形尺寸图：


尺寸图（单位：mm）

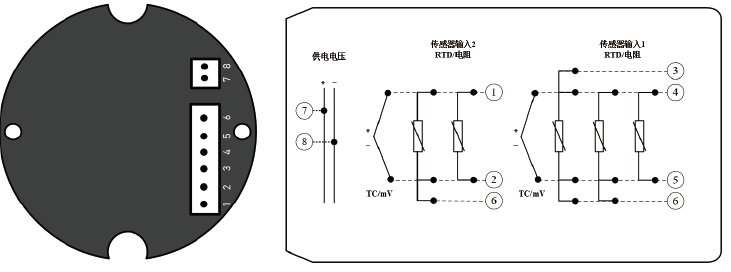

温度变送器套卡接线图：

温度变送器套卡接线图


温度套卡在出厂前已经完成所支持传感器类型的校准工作，用户将传感器正确连接到温度套卡后，只需简单的配置后就可以正常工作。

用户可以通过中科博微公司提供的HART组态软件进行配置和组态，同时提供支持475手操器格式的DD文件，方便用户通过475手操器进行配置和组态温度套卡。如果是在本地操作的情况下，也可以通过温度套卡上配备的三颗按键进行丰富的调校功能，例如可配置和组态传感器类型、接线方式、上下量程和单位等信息。

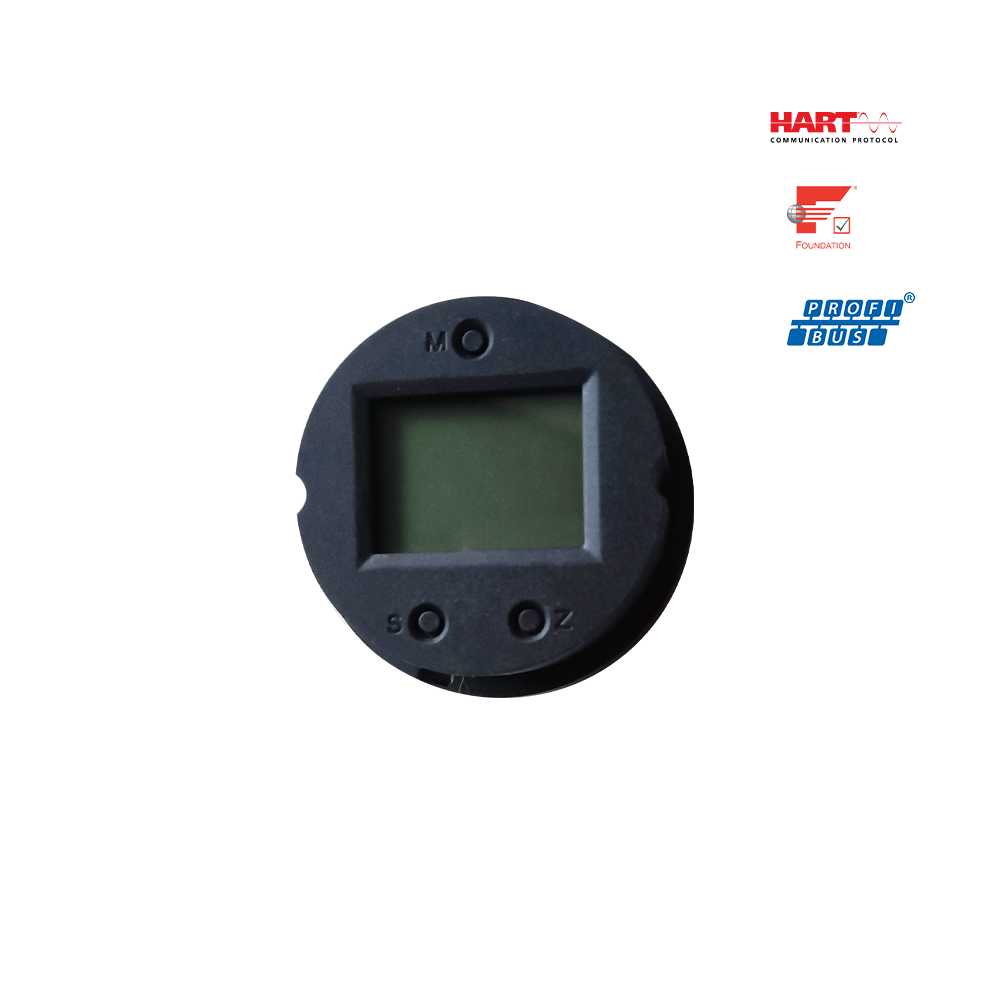

温度套卡液晶表头采用白色背光的点阵液晶屏，可以直观的显示当前温度值及量程的百分比，并且能够实现90°/180°/360°范围内旋转，为用户任意角度观察提供了方便。



温度变送器套卡热电阻技术指标：

TRD常温精度指标（25℃）

温度变送器套卡热电偶技术指标：

热电偶常温精度指标（25℃）


温度变送器套卡详细数据一览：

输入信号	Pt100、Pt1000、PT200、PT500、CU50、CU100、0～500Ω、 0～4000Ω;B E J K N R S T热电偶、-100mV～100mV
RTD接线方式	2、3、4线制
电源	FF/PA	(9～32)VDC
	HART	(11.5～45)VDC

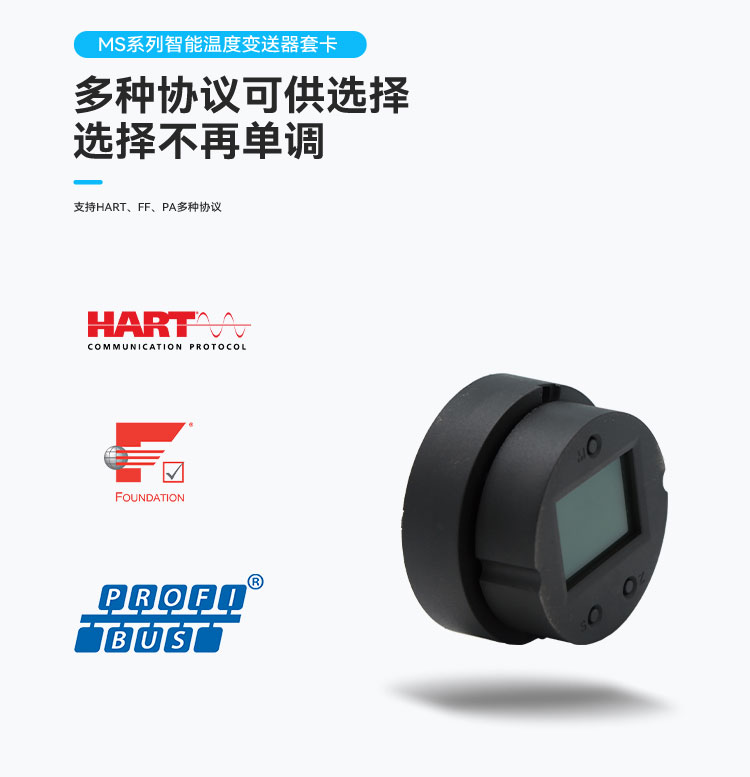

总线协议	(4～20)mA+HART、FF、PA
通道数	双通道
绝缘强度	1000VAC
显示	LCD液晶显示或无显示（可选）
温度范围	变送器本体工作温度： (-40～85) ℃ （无显示） (-20～70) ℃ （有显示）
湿度范围	(5～95)%RH
存储温度	-40 ～ 85℃
启动时间	≤5秒（HART） ≤8秒（FF、PA）
更新时间	0.8 ～ 1.3s取决于传感器的类型与接线方式
阻尼调整	时间常数0～32秒
冷端温度	±0.5℃
报警信号（仅HART）	报警输出可设定 3.5…23 mA 上限/下限电流 20.8mA / 3.7mA
电流精度（仅HART）	0.03%
电压影响	±0.005%/V
本安等级	Ex ia IIC T4 Ga （按照此标准开发，暂不做认证）
