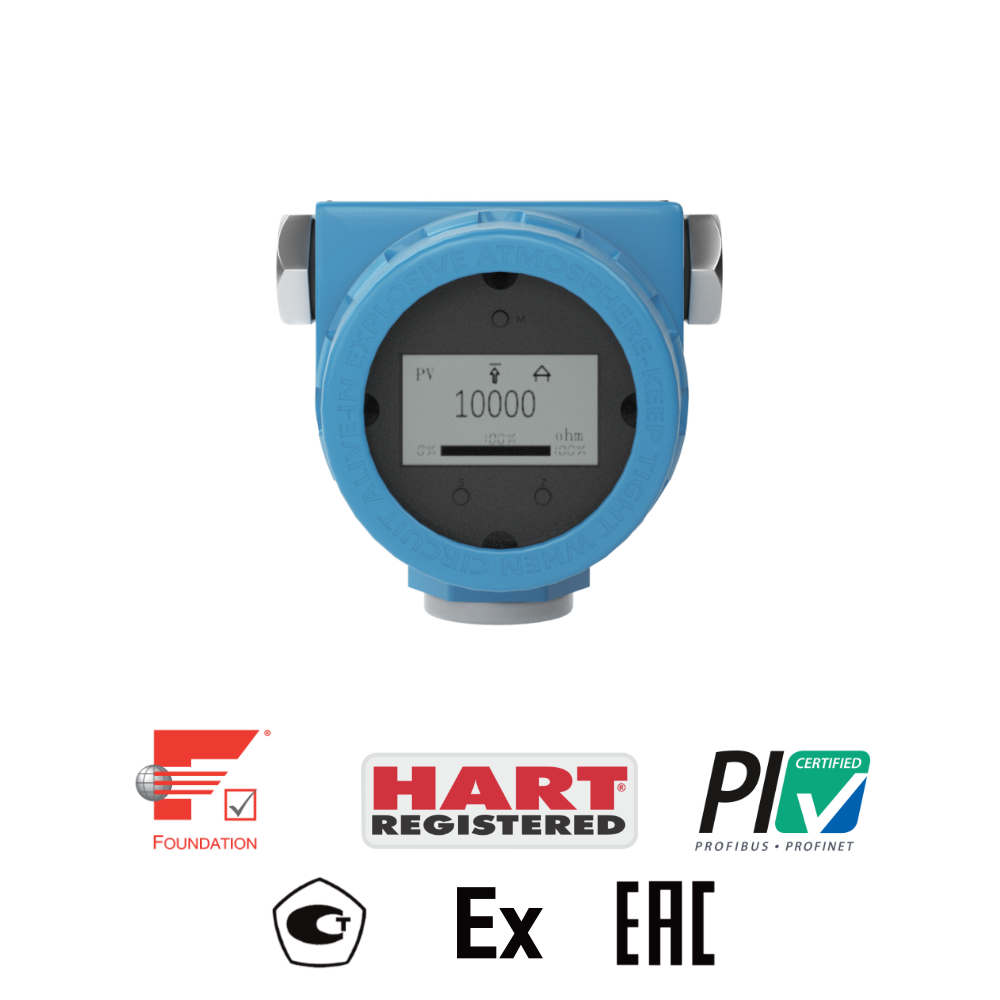

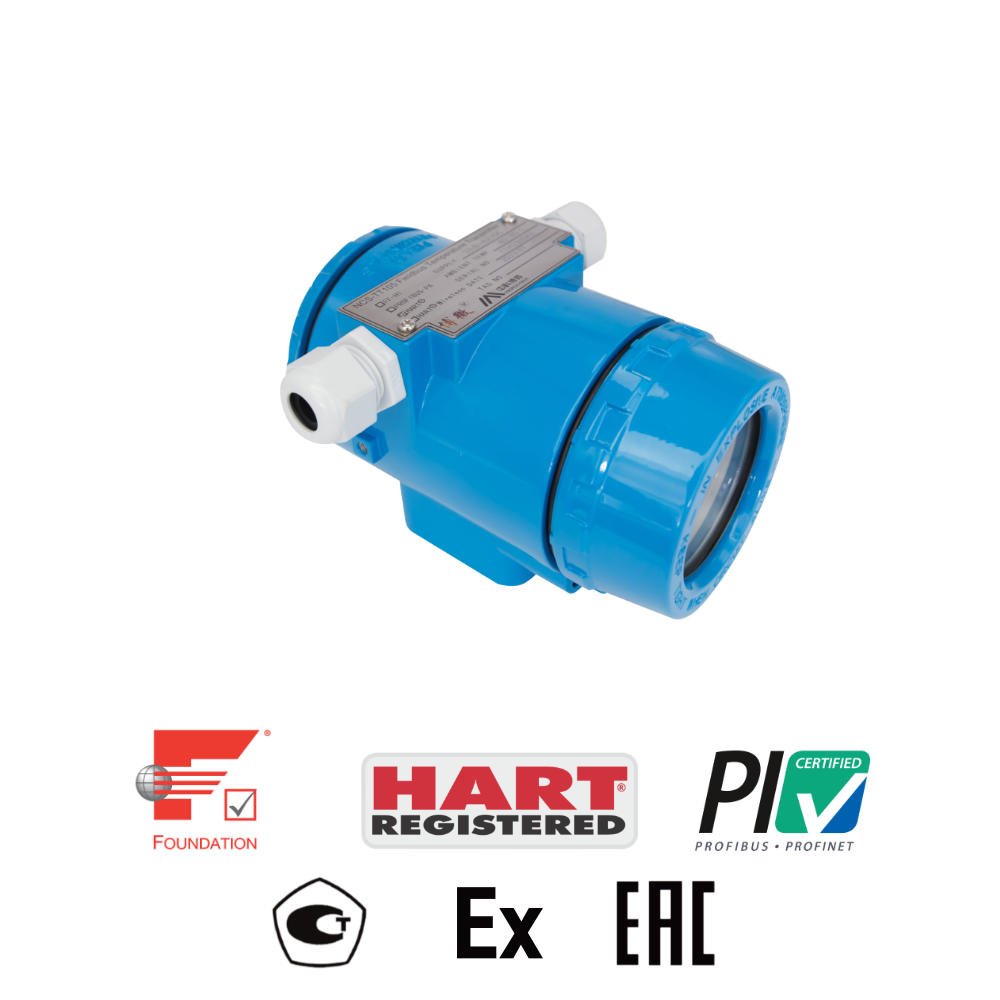

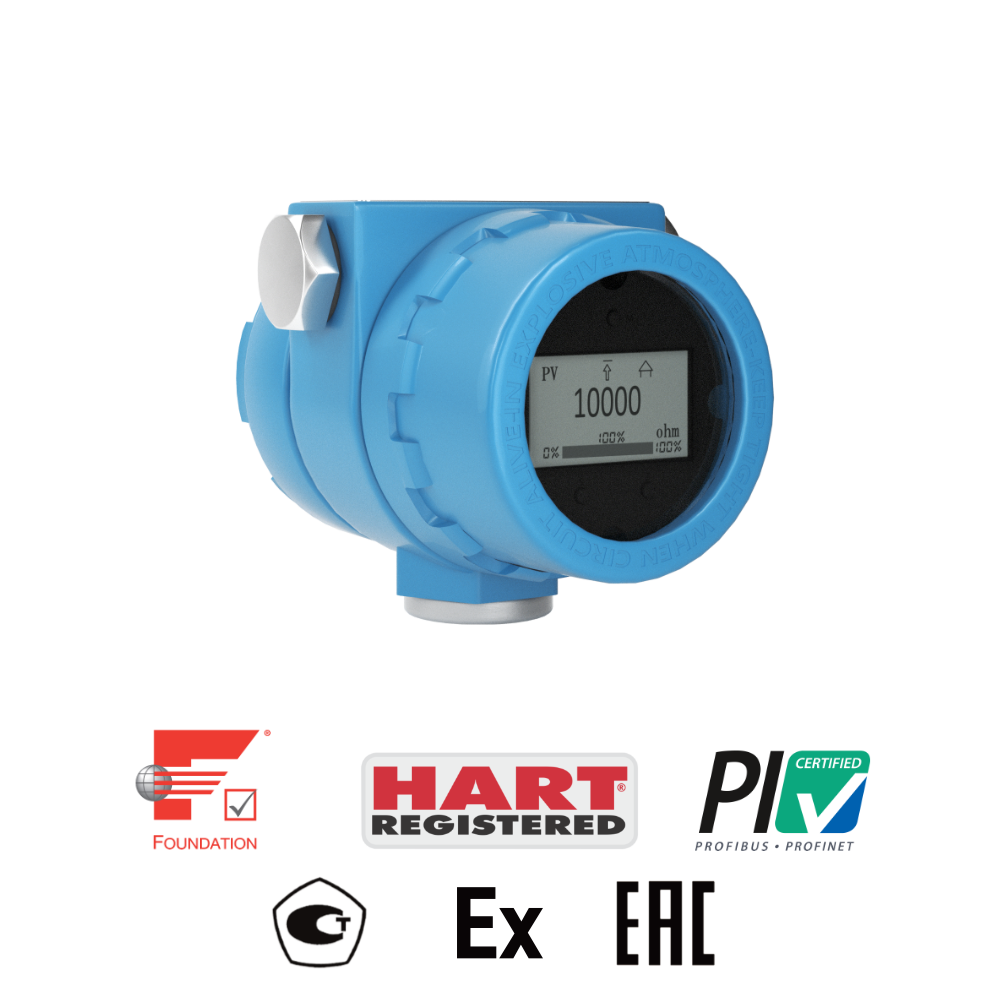

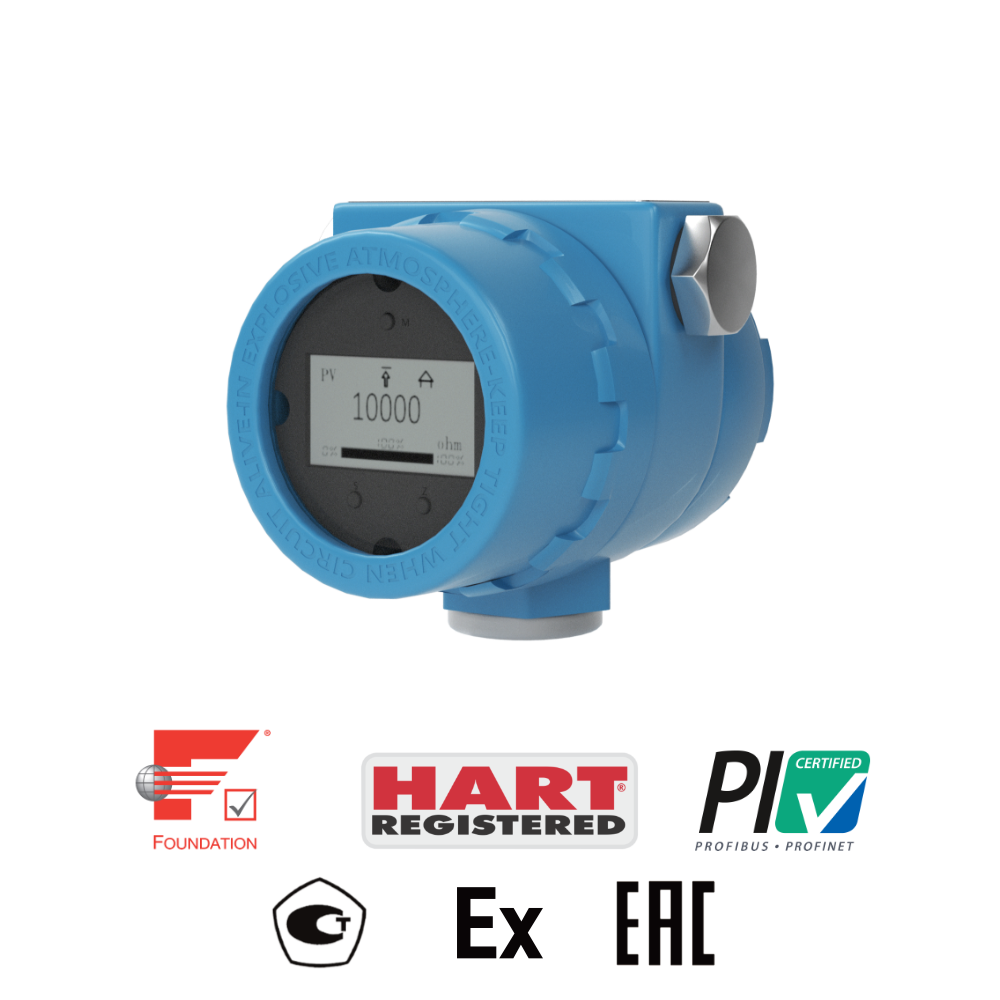

NCS-TT105 系列智能温度变送器
NCS-TT105 智能温度变送器是一款双通道现场安装型温度变送器，双腔室结构，支持LCD液晶显示及按键参数配置，具有高可靠性、高长期稳定性、高测量精度、低温漂等特点，配备高级诊断、传感器冗余热备份等功能可以满足关键工艺段的测量要求，是过程控制中不可缺少的现场测温设备。可适用于多种热电阻(RTD)、热电偶(TC)、电阻(Ω)及电压(mV)传感器测量，支持 FF、PA 、4-20mA+HART 等多种通信协议。产品通过本安防爆、隔爆、PAC、EAC 等多项国际认证，广泛应用于石油、化工、电力、冶金等流程行业。
NCS-TT105 系列智能温度变送器特点：
1. 通过本安防爆认证、隔爆认证等国际认证,通过 HART、FF、PA 等国际组织协议认证
2. 双通道，支持多种热电阻、热电偶传感器，支持传感器冗余热备份
3. 热电阻支持 2、3、4 线制接线方式
4. 热电偶冷端补偿精度可达 ±0.15℃ (外接 Pt100）
5. 高精度（Pt100：±0.1℃）、低温漂（Pt100：±0.003℃/℃）
6. 提供 EDD/GSD/FDI/DTM 设备描述文件，适配多种 DCS 系统
产品描述
NCS-TT105 系列智能温度变送器：采用现场总线技术，是新一代现场总线智能温度变送器，是过程控制中不可缺少的现场设备。该设备集成了丰富的功能模块，既可以实现一般的检测功能，也可以实现复杂的控制策略。
智能温度变送器外形尺寸图：
尺寸图（单位：mm）
智能温度变送器接线图：
温度变送器接线图
NCS-TT105 采用数字化技术，可适用于多种热电阻及热电偶传感器，量程范围宽，现场与控制室之间接口简单，并可大大减少安装、运行及维护的费用。
NCS-TT105 智能温度变送器支持 HART、FF、PA 协议，可以广泛应用于石油、化工、电力、冶金等行业。
NCS-TT105 智能温度变送器热电阻技术指标：
RTD常温精度指标（25℃）
信号类型 | 传感器量程范围（℃） | 精度（25℃） | 温漂（每℃） |
电阻信号 | （0~500）Ω | ±0.04Ω | ±0.001Ω |
（0~4000）Ω | ±0.35Ω | ±0.015Ω | |
Pt100 | (-200 ～ 850）℃ | ±0.15℃ | ±0.003℃ |
Pt200 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
Pt500 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
Pt1000 | (-200 ～ 850）℃ | ±0.15℃ | ±0.005℃ |
Cu50 | (-50 ～ 150）℃ | ±0.15℃ | ±0.005℃ |
Cu100 | （-50 ～ 150）℃ | ±0.10℃ | ±0.003℃ |
NCS-TT105 智能温度变送器热电偶技术指标：
热电偶常温精度指标（25℃）
信号类型 | 传感器量程范围（℃） | 精 度（25℃） | 温漂（每℃） |
毫伏 | -100mV ~ +100mV | ±0.025mV | ±0.001 mV |
B | 500 ℃~ 1810℃ | ±0.77℃ | ±0.050℃ |
E | -200 ℃~ 1000℃ | ±0.20℃ | ±0.025℃ |
J | -190 ℃~ 1200℃ | ±0.35℃ | ±0.01℃ |
K | -200℃ ~ 1372℃ | ±0.40℃ | ±0.025℃ |
N | -190℃ ~ 1300℃ | ±0.50℃ | ±0.015℃ |
R | 0℃ ~ 1768℃ | ±0.75℃ | ±0.023℃ |
S | 0 ℃~ 1768℃ | ±0.70℃ | ±0.023℃ |
T | -200℃ ~ 400℃ | ±0.35℃ | ±0.015℃ |
NCS-TT105 智能温度变送器详细数据一览：
输入信号 | Pt100、Pt1000、Pt200、Pt500、Cu50、Cu100、0～500Ω、0～4000Ω; B E J K N R S T 热电偶、-100mV～100mV | ||
RTD接线方式 | 2、3、4线制 | ||
电源 | FF/PA | (9～32)VDC 19mA | |
HART | (11.5～45)VDC | ||
总线协议 | (4～20)mA+HART、FF、PA | ||
通道数 | 双通道 | ||
绝缘强度 | 1000VAC | ||
显示 | LCD液晶显示或无显示（可选） | ||
温度范围 | (-40～85) ℃ | (-40～80) ℃ T5 (-40～60) ℃ T6 | (-40～70) ℃ T5 (-40～60) ℃ T6 |
常规 | 隔爆 | 本安 | |
湿度范围 | (5～95)%RH | ||
存储温度 | -40 ～ 85℃ | ||
启动时间 | ≤5秒（HART） ≤8秒（FF、PA） | ||
更新时间 | 0.8 ～ 1.3s 取决于传感器的类型与接线方式 | ||
阻尼调整 | 时间常数0～32秒 | ||
冷端温度 | ±1℃ | ||
报警信号 （仅HART） | 报警输出可设定 3.5…23 mA 上限/下限电流 20.8mA / 3.7mA | ||
电流精度 （仅HART） | 常温：0.03% / 温漂：±30ppm | ||
电压影响 | ±0.005%/V | ||
防爆形式 | Ex db IIC T5/T6 Gb / Ex ia [ia Ga]IIC T4/T6 Ga(HART) | ||
