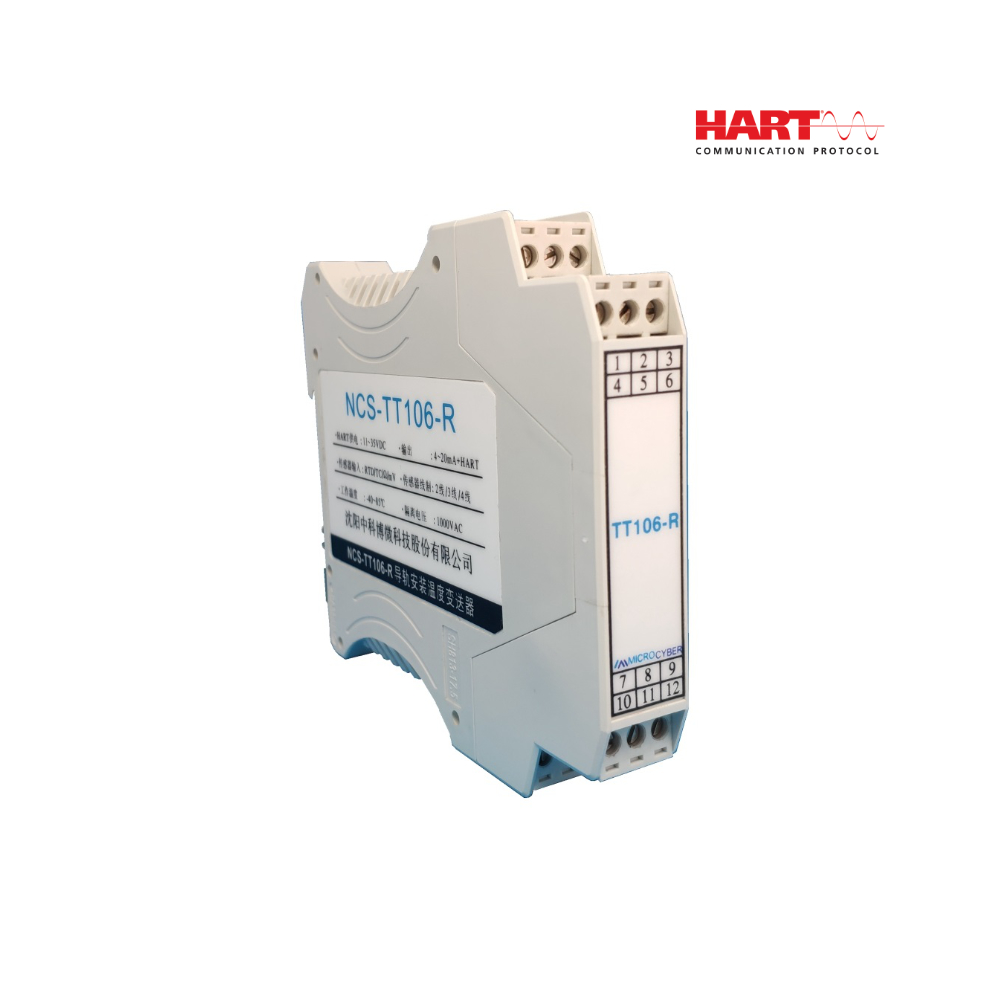

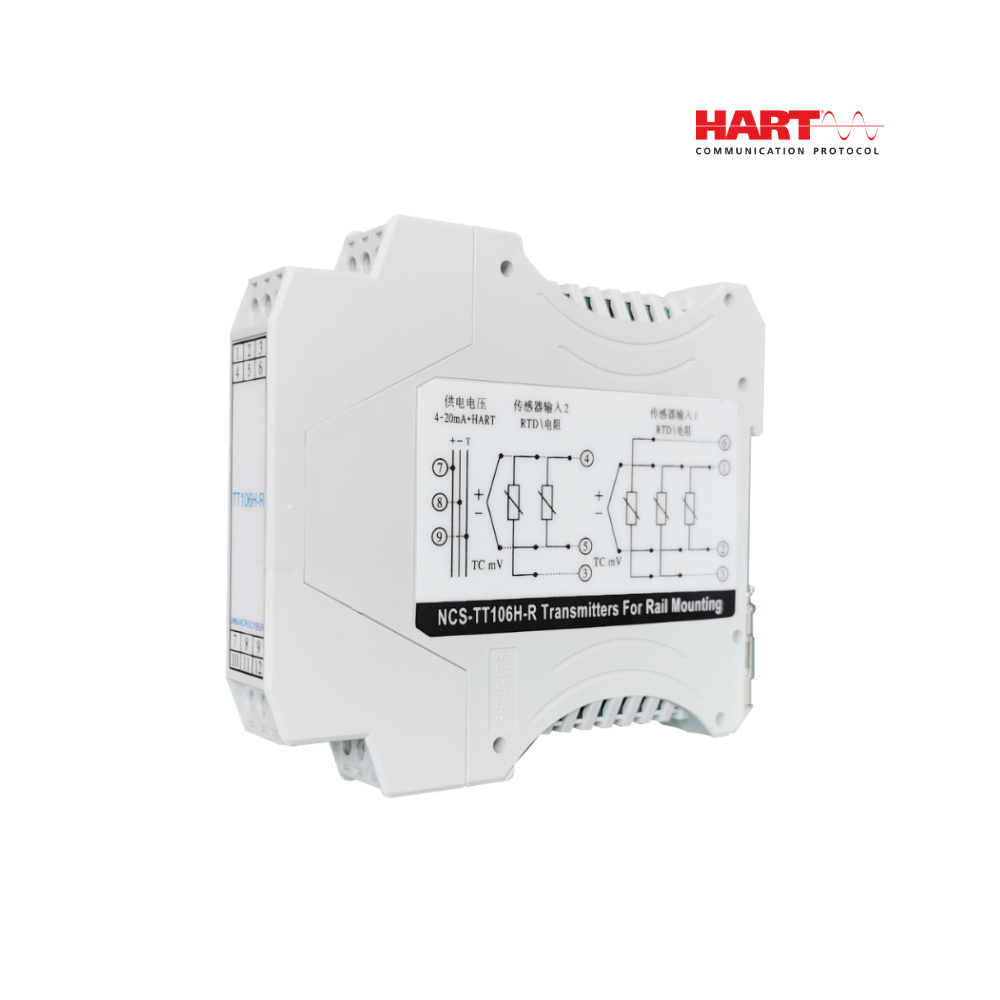

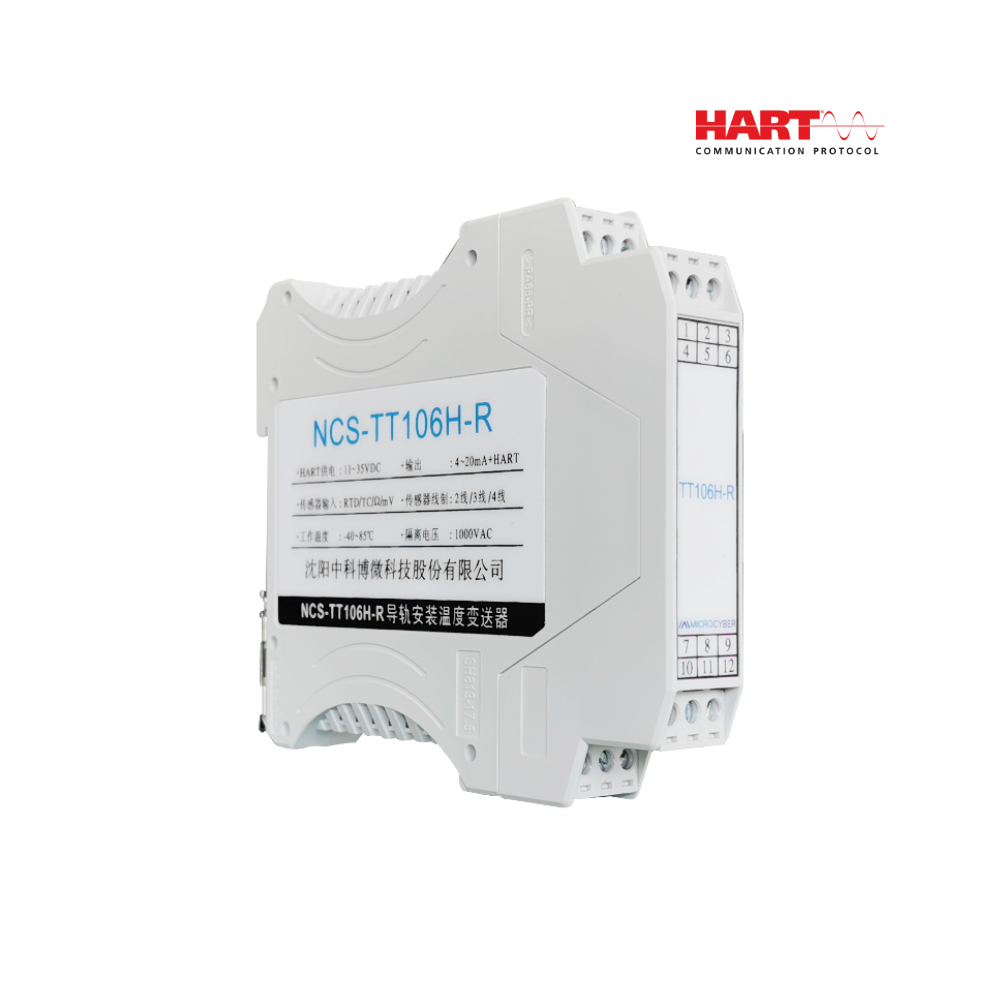

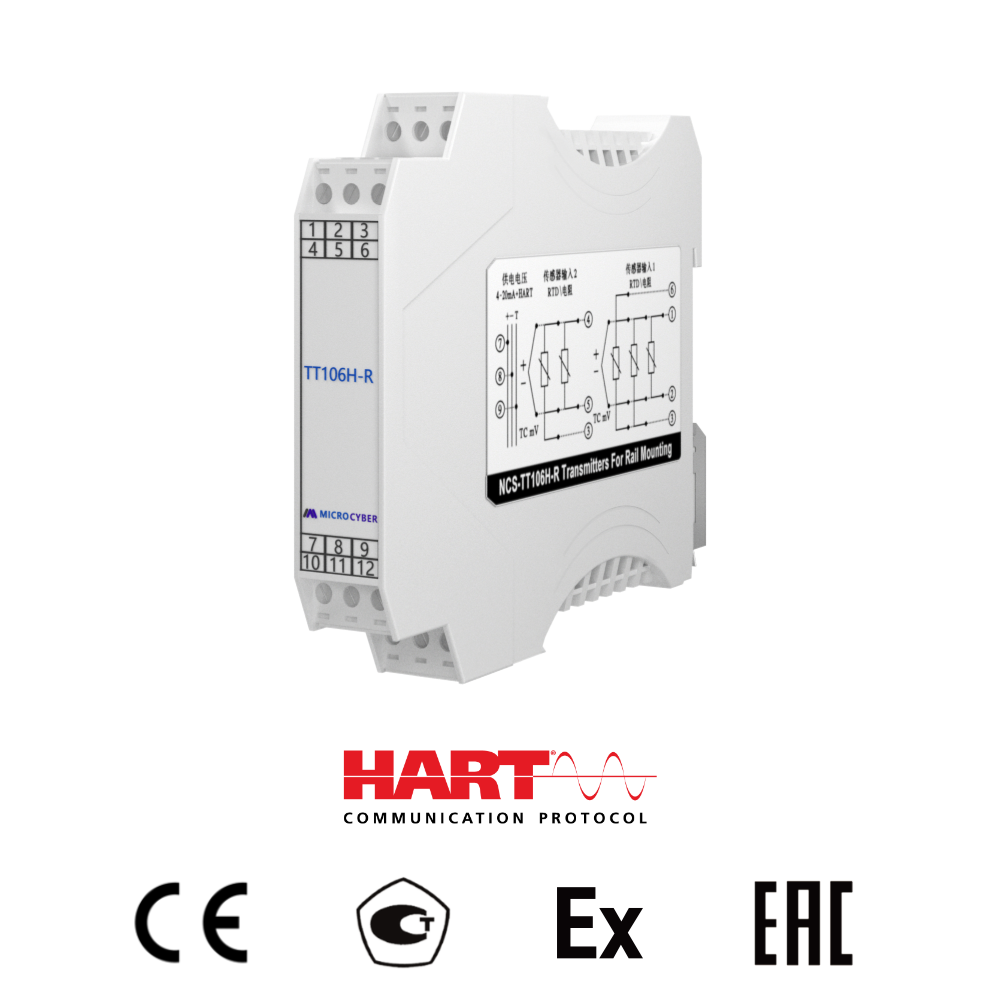

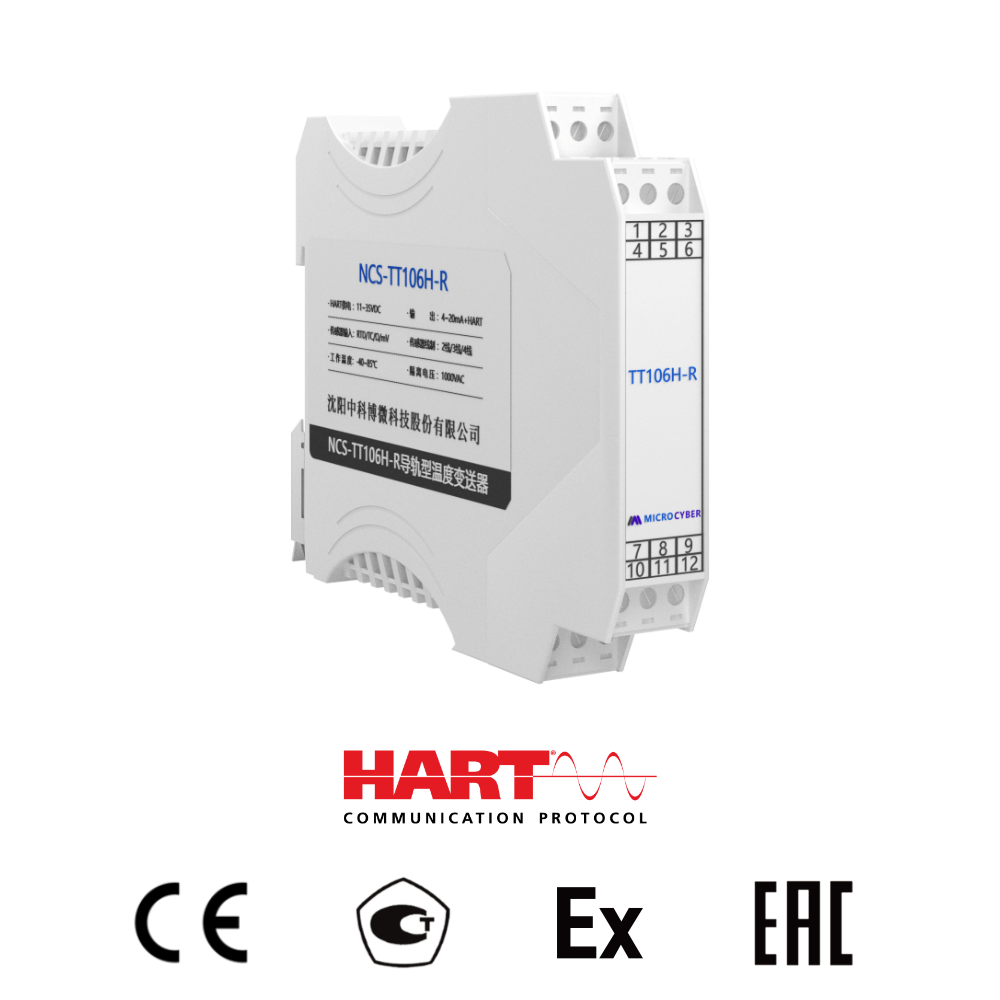

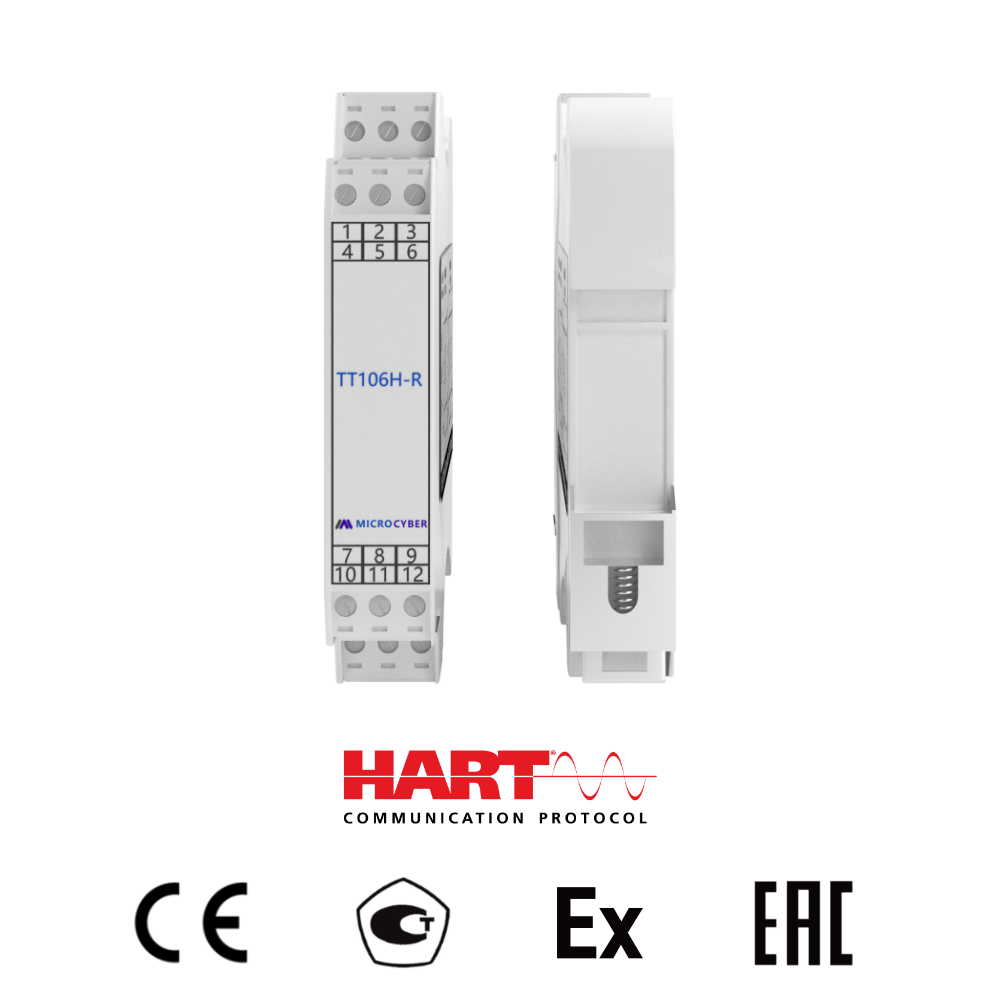

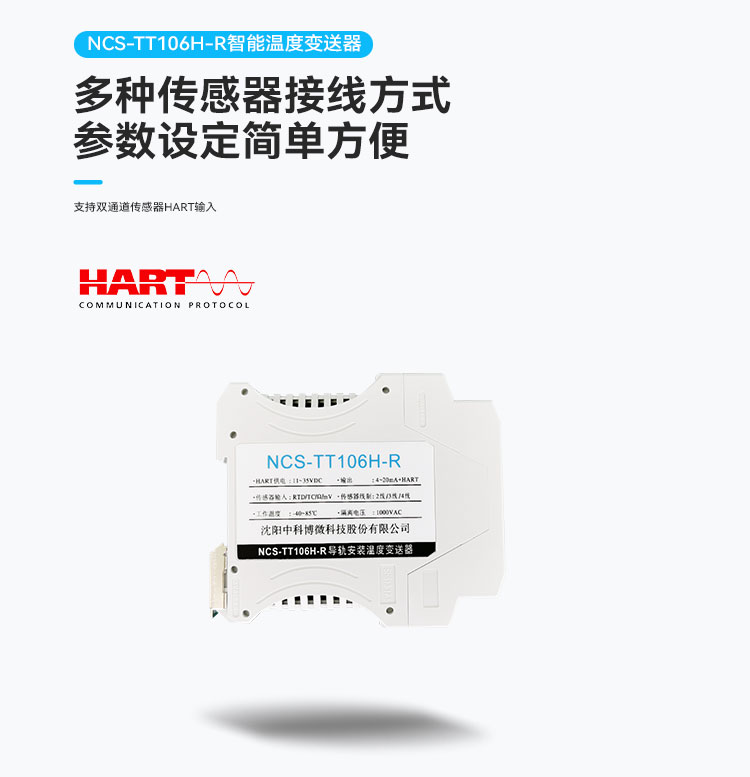

NCS-TT106-R 系列智能温度变送器
NCS-TT106-R 系列智能温度变送器是一款双通道导轨式安装温度变送器，具有高可靠性、高长期稳定性、高测量精度、低温漂等特点，配备高级诊断功能可以满足关键工艺段的测量要求，是过程控制中不可缺少的现场测温设备。可适用于多种热电阻(RTD)、热电偶(TC)、电阻(Ω)及电压(mV)传感器测量，支持 4-20mA+HART 通信协议。产品通过防爆、CE、PAC、EAC 等多项国际认证，广泛应用于石油、化工、电力、冶金等流程行业。
NCS-TT106-R 系列智能温度变送器特点：
1. 通过 CE 认证、本安防爆认证、PAC、EAC 等国际认证
2. 双通道，支持多种热电阻、热电偶传感器，支持传感器冗余热备份
3. 热电阻支持 2、3、4 线制接线方式
4. 热电偶冷端补偿精度可达 ±0.15℃ (外接 Pt100）
5. 高精度（Pt100：±0.1℃）、低温漂（Pt100：±0.003℃/℃）
6. 提供 EDD/FDI/DTM 设备描述文件，适配多种 DCS 系统
产品描述
NCS-TT106-R 系列智能温度变送器：提供了一个灵活、可靠的温度测量解决方案。HART通讯将不同类型的输入信号转换成4~20mA模拟量输出信号。其优异性能体现在信号的可靠性、长期稳定性、高精度和高级诊断功能（在关键过程中很重要），最大限度地降低了使用风险。

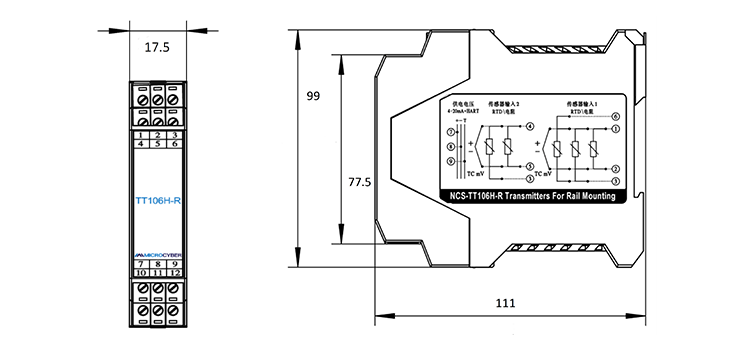

智能温度变送器外形尺寸图：
尺寸图（单位：mm）

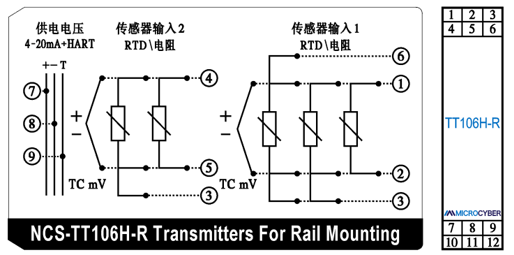

智能温度变送器接线图：
温度变送器接线图

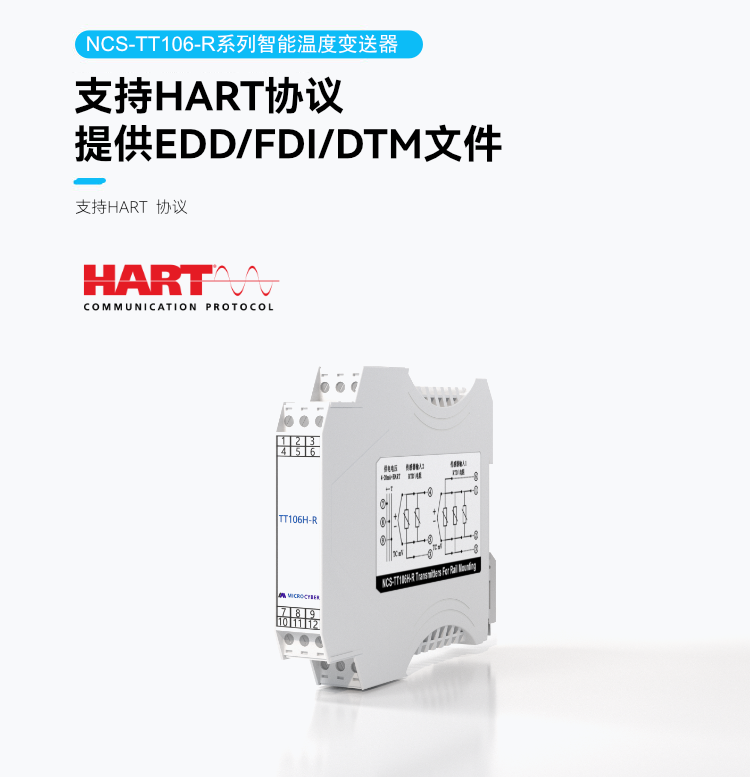

NCS-TT106-R 智能温度变送器支持 HART 协议，可以广泛应用于石油、化工、电力、冶金等行业。
NCS-TT106-R 智能温度变送器热电阻技术指标：
RTD常温精度指标（25℃）
信号类型 | 建议使用范围（℃） | 精度（25℃） | 温漂（/℃） |
电阻 | 0 ~ 500Ω | ±0.04Ω | ±0.001Ω |
0 ~ 4000Ω | ±0.35Ω | ±0.015Ω | |
Cu50 | -50 ~ 150℃ | ±0.10℃ | ±0.005℃ |
Cu50_GOST | -180~200℃ | ±0.10℃ | ±0.005℃ |
Cu100 | -50~ 150℃ | ±0.10℃ | ±0.003℃ |
Cu100_GOST | -180~200℃ | ±0.10℃ | ±0.003℃ |
Pt50_GOST | -200~850℃ | ±0.10℃ | ±0.005℃ |
Pt100 | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt100_GOST | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt200 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt500 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt1000 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
NCS-TT106-R 智能温度变送器热电偶技术指标：
TC精度指标：
信号类型 | 建议使用范围（℃） | 精度（25℃） | 温漂（/℃） |
毫伏 | -100 ~ +100mV | ±0.025mV | ±0.001mV |
B | 500 ~ 1810℃ | ±0.77℃ | ±0.050℃ |
E | -200 ~ 1000℃ | ±0.20℃ | ±0.025℃ |
J | -190 ~ 1200℃ | ±0.35℃ | ±0.01℃ |
K | -200 ~ 1372℃ | ±0.40℃ | ±0.025℃ |
N | -190 ~ 1300℃ | ±0.50℃ | ±0.015℃ |
R | 0 ~ 1768℃ | ±0.75℃ | ±0.023℃ |
S | 0 ~ 1768℃ | ±0.70℃ | ±0.023℃ |
T | -200 ~ 400℃ | ±0.35℃ | ±0.015℃ |
L | -200℃ ~ 800℃ | ±0.5℃ | ±0.0375℃ |
NCS-TT106-R 智能温度变送器详细数据一览：
输入 | Pt100, Pt1000, Cu50, Cu100, 0~500Ω, 0~4000Ω B, E, J, N, K, R, S, T八种分度号的热电偶 -100mV~+100mV电压信号 |
输出 | 单2线设备，采用4-20mA/HART，与输入呈线性关系 |
电源 | 11~35VDC |
通道数 | 双通道 |
RTD接线方式 | 2、3、4线制 |
温度限值 | -40~85℃ |
湿度限值 | 0-95%相对湿度 |
启动时间 | ≤5s |
更新时间 | 0.8~1.3s取决于传感器类型和接线方式 |
外壳保护等级 | IP20（端子IP00） |
隔离 | 1000VAC |
电源影响 | ±0.005%/V |
电磁兼容性 | GB/T 18268.1-2010《测量、控制和实验室用的电设备 电磁兼容性要求 第1部分:通用要求》中工业场所的抗扰度要求 电源接口测试方法采用GB/T 18268.23-2010 《测量、控制和实验室用的电设备 电磁兼容性要求 第23部分：特殊要求 带集成或远程信号调理变送器的试验配置、工作条件和性能判据》 |
故障报警 | 线性输出：3.8 ≤ I ≤ 20.8 上限故障：21.75 ≤ I ≤ 23 下限故障：3.5 ≤ I ≤ 3.75 |
