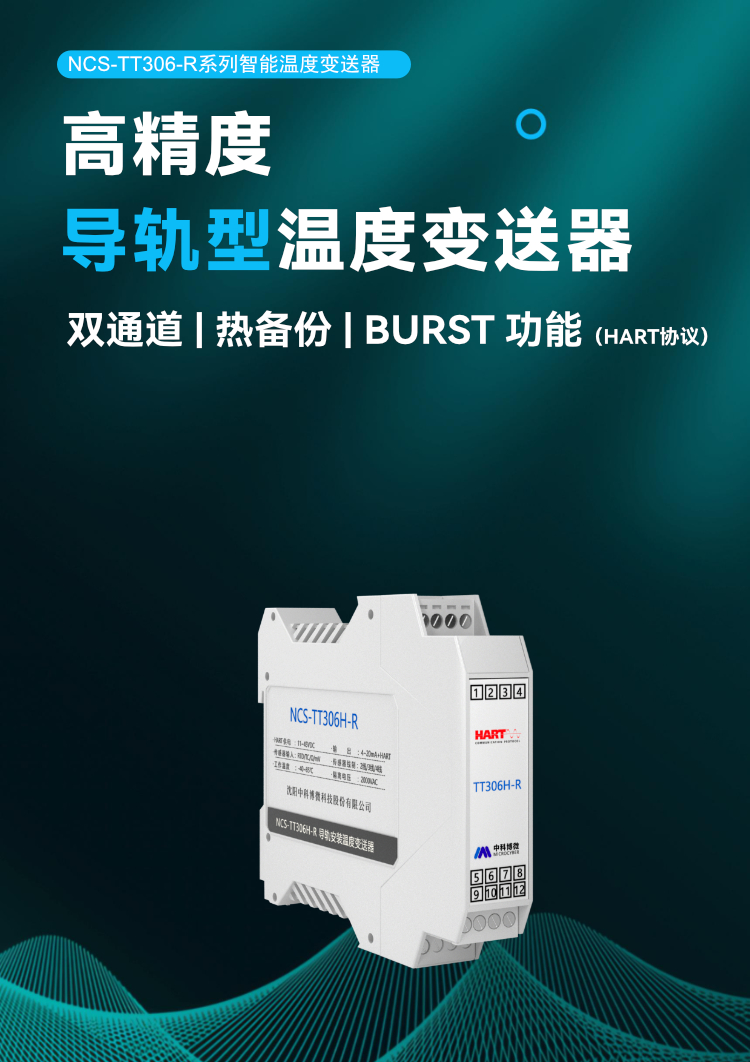

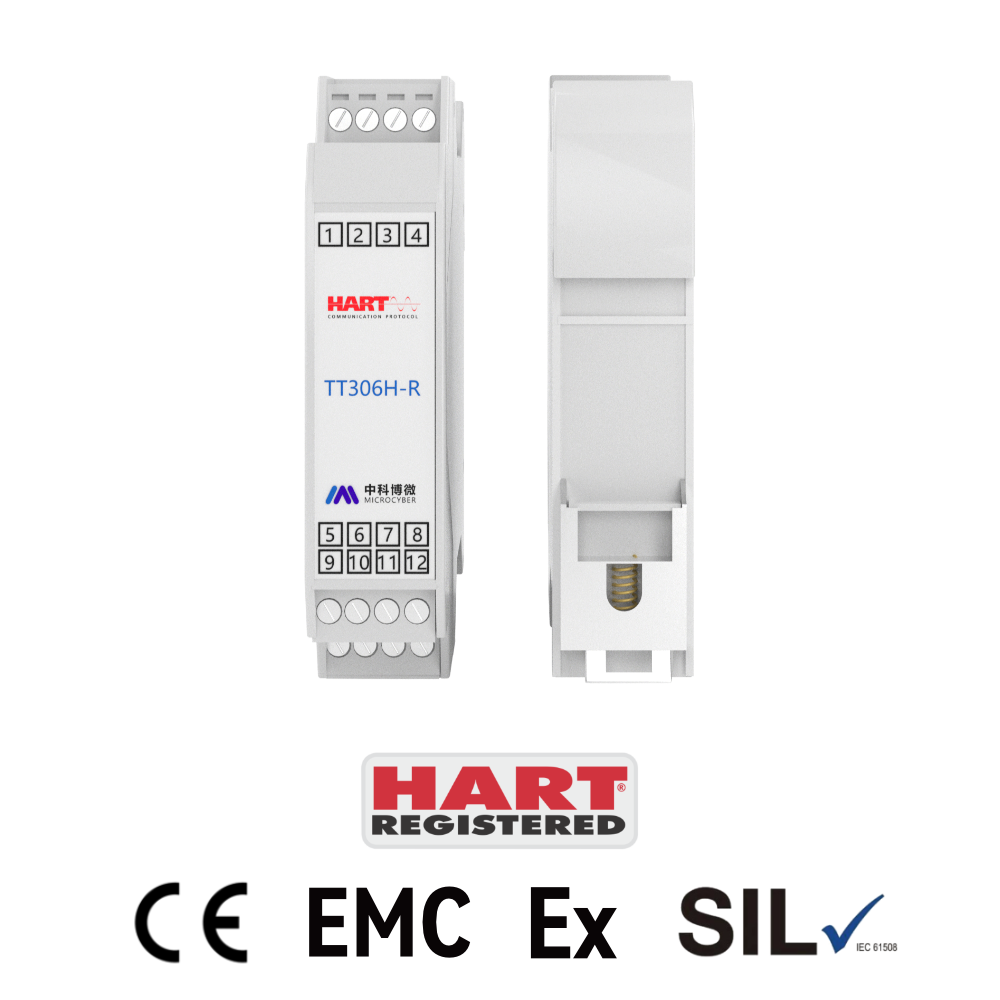

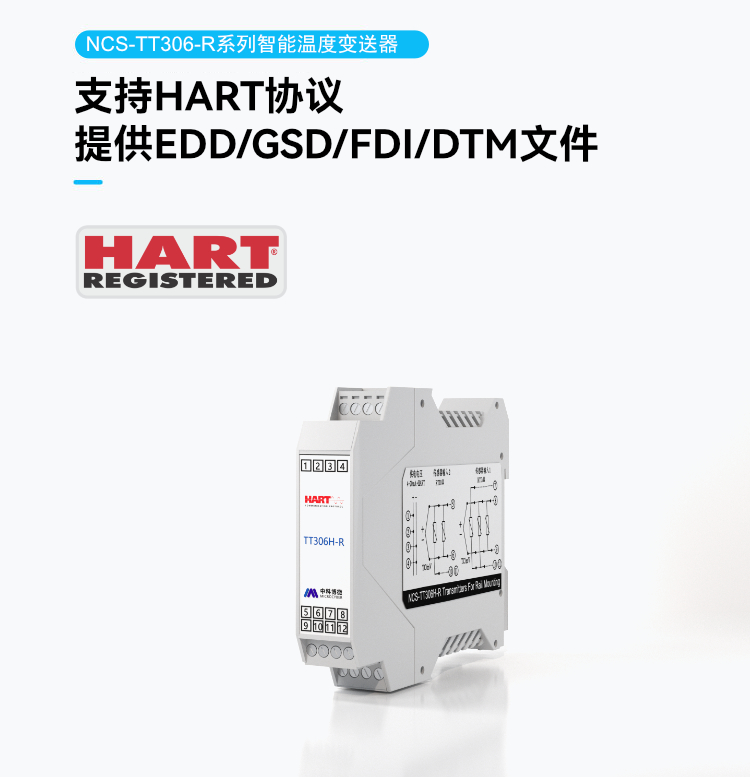

NCS-TT306-R 系列智能温度变送器
NCS-TT306-R 系列温度变送器是一款双通道模块式温度变送器，具有高可靠性、高长期稳定性、高测量精度、低温漂等特点，配备高级诊断、传感器冗余热备份等功能可以满足关键工艺段的测量要求，是过程控制中不可缺少的现场测温设备。可适用于多种热电阻 (RTD)、热电偶 (TC)、电阻 (Ω) 及电压 (mV) 传感器测量，支持 4-20mA+HART 通信协议。产品通过防爆、CE、EMC、SIL2 等多项国际认证，广泛应用于石油、化工、电力、冶金等流程行业。
NCS-TT306-R 系列智能温度变送器特点：
1. 通过 CE 认证、本安防爆认证、EMC、SIL2 等国际认证,通过 HART 国际组织认证
2. 双通道，支持多种热电阻、热电偶传感器，支持传感器冗余热备份
3. 热电阻支持 2、3、4 线制接线方式
4. 热电偶冷端补偿精度可达 ±0.15℃ (外接 Pt100）
5. 高精度（Pt100：±0.1℃）、低温漂（Pt100：±0.003℃/℃）
6. 提供 EDD/GSD/FDI/DTM 设备描述文件，适配多种 DCS 系统
产品描述

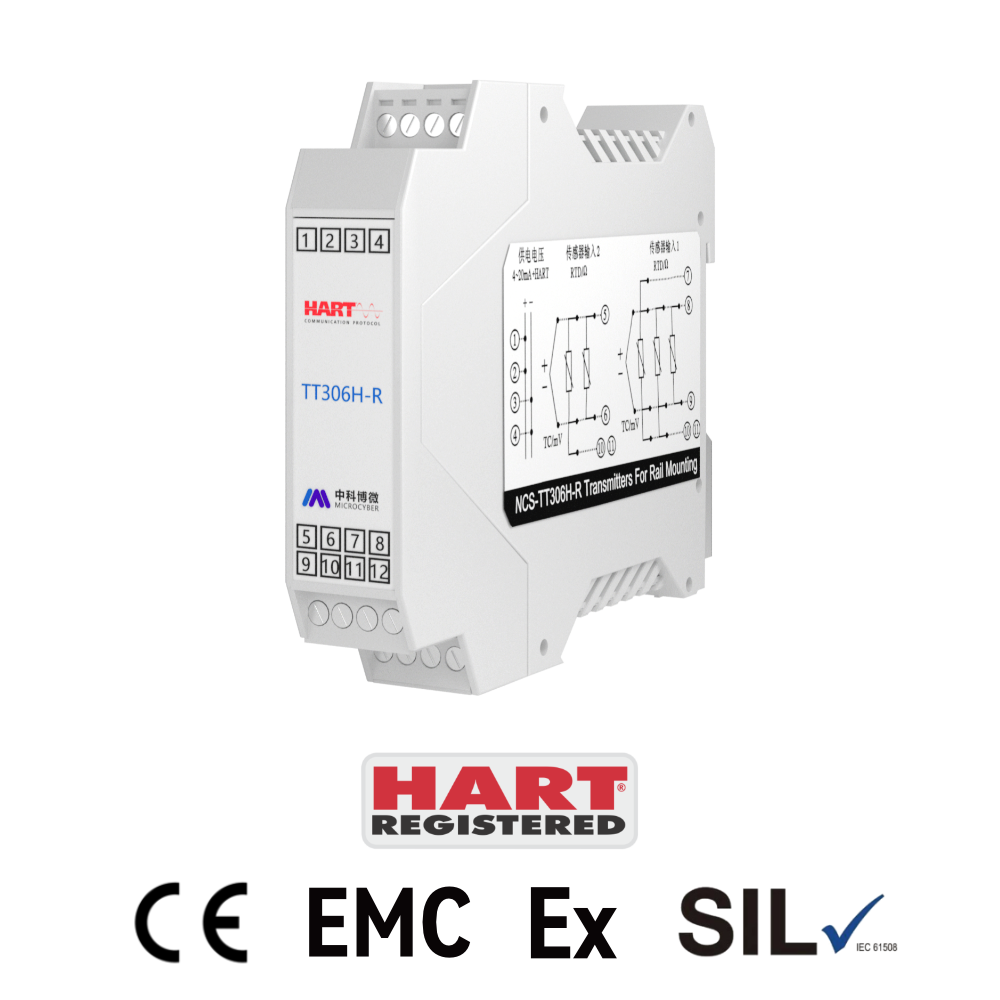

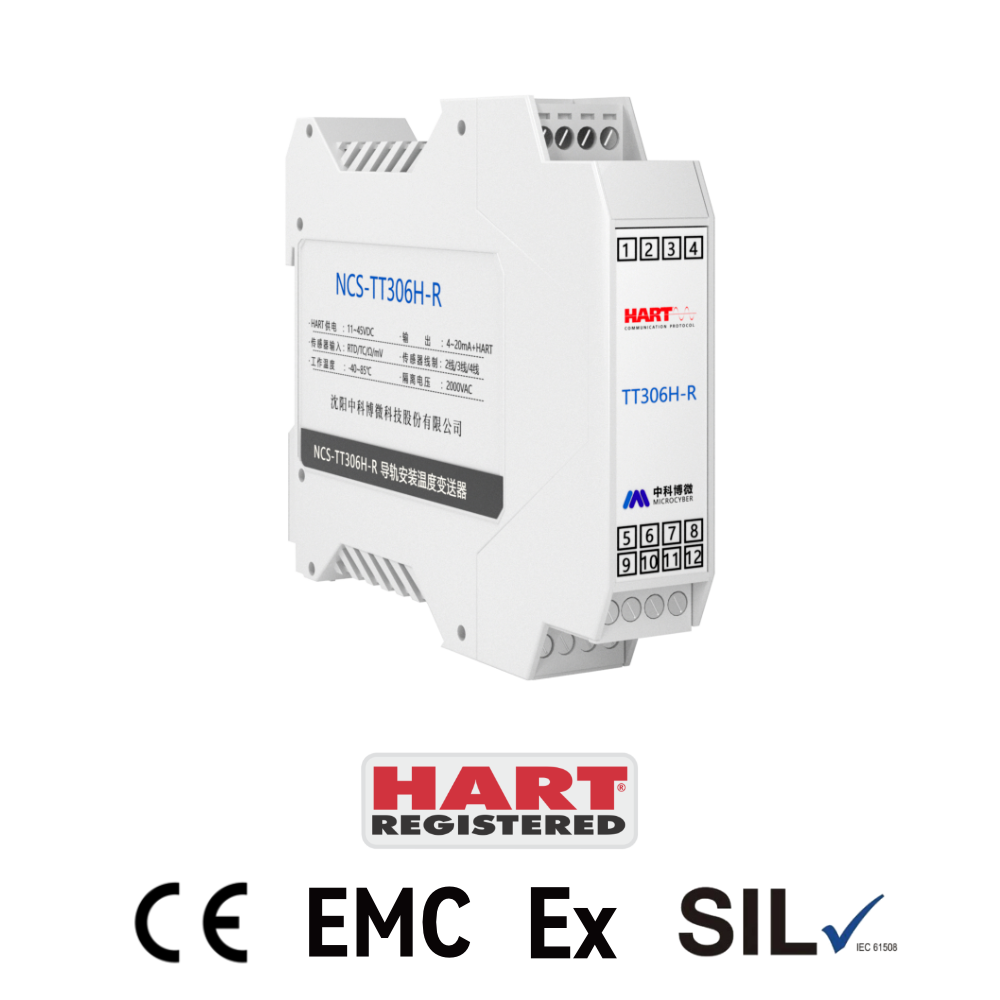

NCS-TT306-R 系列智能温度变送器: NCS-TT306H 系列 HART 温度变送器是一款高精度、低温漂、高可靠性产品，包括头部安装式 NCS-TT306H 与导轨式 NCS-TT306H-R 两种型号，是过程控制中不可缺少的现场设备。该设备集成了丰富的功能模块，既可以实现一般的检测功能，也可以实现复杂的控制策略。
智能温度变送器外形尺寸图：
尺寸图（单位：mm）
智能温度变送器接线图：
NCS-TT306H采用数字化技术，可适用于多种热电阻及热电偶传感器，量程范围宽，现场与控制室之间接口简单，并可大大减少安装、运行及维护的费用。
NCS-TT306H系列温度变送器支持4-20mA+HART协议、支持液晶显示，可以广泛应用于石油、化工、电力、冶金等行业。
NCS-TT306-R 系列智能温度变送器热电阻技术指标：
RTD常温精度指标（25℃）
信号类型 | 传感器量程范围（℃） | 精度（25℃） | 温漂（/℃） |
电阻信号 | 0~500Ω | ±0.04Ω | ±0.001Ω |
0~2000Ω | ±0.35Ω | ±0.015Ω | |
0~4000Ω | ±0.35Ω | ±0.015Ω | |
Cu50 | -50 ~ 150 ℃ | ±0.10℃ | ±0.005℃ |
Cu50_GOST | -180 ~ 200 ℃ | ±0.10℃ | ±0.005℃ |
Cu100 | -50 ~ 150 ℃ | ±0.10℃ | ±0.003℃ |
Cu100_GOST | -180 ~ 200 ℃ | ±0.10℃ | ±0.003℃ |
Pt50_GOST | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt100 | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt100_GOST | -200 ~ 850℃ | ±0.10℃ | ±0.003℃ |
Pt200 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt500 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Pt1000 | -200 ~ 850℃ | ±0.10℃ | ±0.005℃ |
Ni50 | -60 ~ 180℃ | ±0.10℃ | ±0.004℃ |
Ni100 | -60 ~ 180℃ | ±0.10℃ | ±0.002℃ |
Ni120 | -60 ~ 180℃ | ±0.10℃ | ±0.002℃ |
Ni1000 | -60 ~ 180℃ | ±0.10℃ | ±0.002℃ |
NCS-TT306-R 系列智能温度变送器热电偶技术指标：
热电偶常温精度指标（25℃）
信号类型 | 传感器量程范围（℃） | 精度（25℃） | 温漂（/℃） |
毫伏 | -100 ~ +100mV | ±0.025mV | ±0.0015 mV |
B | 500 ~ 1810℃ | ±0.77℃ | ±0.050℃ |
E | -200 ~ 1000℃ | ±0.20℃ | ±0.025℃ |
J | -190 ~ 1200℃ | ±0.35℃ | ±0.01℃ |
K | -200 ~ 1372℃ | ±0.40℃ | ±0.025℃ |
N | -190 ~ 1300℃ | ±0.50℃ | ±0.015℃ |
R | 0 ~ 1768℃ | ±0.75℃ | ±0.023℃ |
S | 0 ~ 1768℃ | ±0.70℃ | ±0.023℃ |
T | -200 ~ 400℃ | ±0.35℃ | ±0.015℃ |
L_GOST | -200 ~ 800℃ | ±0.50℃ | ±0.0375℃ |
A（W5ReW20Re） | 0 ~ 800℃ | ±1.45℃ | ±0.06℃ |
C（W5ReW26Re） | 0 ~ 800℃ | ±1.15℃ | ±0.09℃ |
D（W3ReW25Re） | 0 ~ 800℃ | ±1.55℃ | ±0.07℃ |
NiCrAuFe | -273 ~ 7℃ | ±0.65℃ | ±0.020℃ |
CuAuFe | -270 ~ -196℃ | ±0.85℃ | ±0.035℃ |
NCS-TT306-R 系列智能温度变送器详细数据一览：
总线接口 | 4～20mA（支持电流反转）+ HART 7（支持BURST模式） |
总线电源 | 11.0 ～ 45 VDC |
接线方式 | 2、3、4线制 |
输入信号 | 电阻信号：0～500Ω、0～2000Ω、0～4000Ω； 热电阻传感器：Cu50、Cu50_GOST、Cu100、Cu100_GOST、Pt50_GOST、 Pt100、Pt100_GOST、Pt200、Pt500、Pt1000、Ni50、Ni100、Ni120、Ni1000； mV信号：-100mV～100mV； 热电偶传感器：B、E、J、K、N、R、S、T、L_GOST、A（W5ReW20Re）、 C（W5ReW26Re）、D（W3ReW25Re）、NiCrAuFe、CuAuFe； |
协议版本 | HART 7 |
通道数量 | 双通道 |
输入阻抗 | ≧10MΩ |
电气隔离 | 2kVAC/50VAC |
电压影响 | ±0.005%/V |
液晶显示 | 头部安装：支持LCD液晶显示或无显示（可选） 导轨安装：无显示 |
按键操作 | 支持按键设置参数 |
工作温度 | -40（-55）℃～85℃ （无显示） -20 ～ 70℃ （有显示） |
湿度范围 | (5～95)%RH |
存储温度 | -40 ～ 85℃ |
启动时间 | ≤10秒 |
更新时间 | 0.8 ～ 1.3s |
阻尼调整 | 时间常数0～32秒 |
报警信号 | 饱和电流下限：[3.75-4.0)mA，默认值3.8mA 饱和电流上限：（20-20.8]mA，默认值20.5mA 报警电流下限：[3.5-3.7]mA，默认值3.6mA 报警电流上限：[21.0-23.0]mA，默认值21.75mA |
电流精度 | 0.05%；温漂0.005%/℃ |
端子力矩 | 0.4Nm |
导线规格 | 1.5mm2 |
抗振规格 | 2-25Hz：±1.6mm；25-100Hz：±4g |
防护等级 | 端子IP00、模块外壳IP20、导轨外壳IP20 |
重量 | 模块 ≦ 75g；显示卡：≦50g；导轨≦ 100g |
